HJ500晒版机
使 用 说 明 书
一、 概述

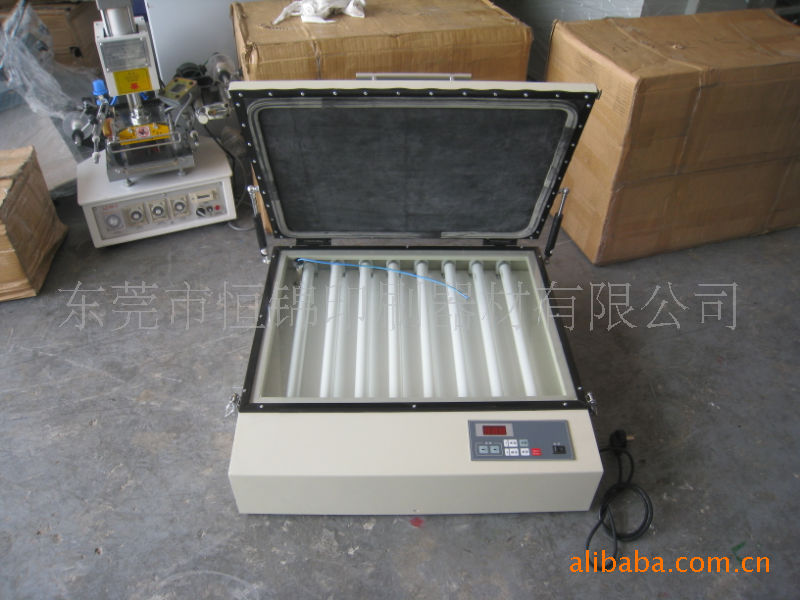

HJ500型真空丝网晒版机，是本公司按用户需要推出的新机型，该机结构紧凑、晒版采用微机控制，数据显示，按键置数，参数存储，智能化设计,操作简易快捷。晒版光源采用8支15W紫外灯管,真空橡皮采用进口橡皮粘合而成。可广泛用于丝网版、标牌、钢板的晒制。
一目了然的数显时间设定,十分精确地自动控制曝光时间。
二、主要技术参数
1、电源：220V 50HZ
2、功率：160W
3、重量：25KG
4、真空度：≥-0.025
5、橡皮内腔尺寸：520*420mm
6、外形尺寸：600*600*180mm
三、 操纵面板及其功能说明：
1、操作面板示意图:
2、面板各部分的功能：
（1）电源开关：通/断整机电源。
（2）显示窗：三位显示，用于显示晒版参数和程序执行过程。
（3）复位键：具有复位功能、程序执行过程中，按此键及返回初始状态。
（4）启动键：轻触此键，即开始全部的晒版过程。
（5）真空键：与置数键组合使用，预置、查询、修改真空延时时间。
（6）曝光键：与置数键组合使用，预置、查询、修改曝光时间。
（7）置数键：“ + 、 - ”预置或修改晒版参数时键入数字。
（8）清零键：具有显示清零功能。注：置数功能键按下有效时，会发出蜂鸣声。但在程序执行过程中无效。
（9）真空指示灯：，初始状态时，指示灯亮，延时两秒后恢复至“曝光”键，执行真空延时程序时指示灯亮。
（10）曝光指示灯：初始状态时，指时灯亮，直至按“真空”键，曝光键有效以及执行曝光程序时指示灯亮。
四、操作说明：
1、拉起上框放好网版，放下并扣上搭扣，使玻璃与橡皮边框压紧。
2、开机与初始状态：
打开电源开关，机器即进入初始状态，显示窗显示内存的真空时间和曝光时间，按“启动”键“真空”指示闪烁，真空泵工作，延时完成；曝光指示灯闪烁，灯管触发晒版开始，延时完成，灯管熄灭，讯响提示（五声响）即完成整个的抽气、晒版过程。
3、查询与修改晒版参数：
机器在晒版程序执行前，处于初始状态可随意修改，查询晒版参数（晒版参数包括真空延时时间与曝光时间），机器出厂时，机内已存有调试的晒版参数，需用户按需要进行修改。
（1）晒版参数的查询：
开机，显示窗先显示真空时间，延时2秒显示曝光时间，微机允许修改时间，如果需查询真空延时时间可按“真空”键，显示窗即显示内存的真空延时时间，此时允许修改真空延时时间，再按“曝光”键，显示窗重新显示曝光时间。
（2）晒版参数的预置或修改：
如果查询后确认内存的晒版参数可直接进行晒版操作。如内存的晒版参数不满足晒版要求，可根据具体需要键入合适的晒版参数，例如：晒版需要的参数为：真空延时时间60秒，曝光时间120秒，假设内存参数为：真空延时时间30秒，曝光时间90秒，可按下述步骤操作：
键 名 显 示
曝 光 090
+ 120
真 空 030
- 060
至此修改与查询存储同步完成，如在修改过程中出错，可按清零键，清除显示后重新置数。
四、注意事项
1、按下启动按钮若真空泵不工作，应检查电源电压是否过低或过高；
2、曝光出现灯管不亮，检查灯管两头是否严重发黑，灯管老化。
3、灯管、玻璃应经常擦洗，保持干净。
4、更换灯管时必须切断电源。
5、使用的电源必须有可靠接地。
6、使用中有任何问题，欢迎来电咨询。
