产品概况：

 玻璃钢螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备，是采矿、选矿设备，用于海滨、河畔、砂滩、溪道的砂矿开采。产品具有结构合理，安装简单，占地面积少，操作简易，选矿稳定，分矿清楚，处理量大，回收率较好,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀，对给矿量和浓度、粒度、品位的波动适应性强，无噪音等优点。

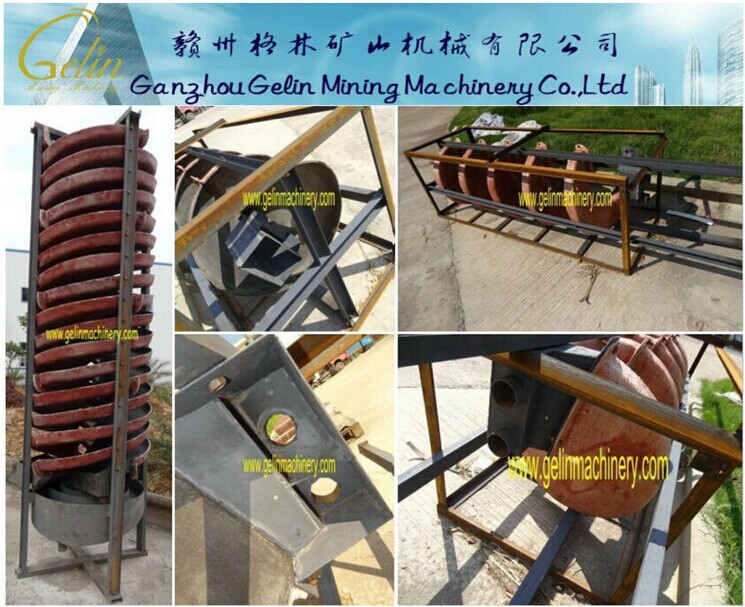

产品结构图片：

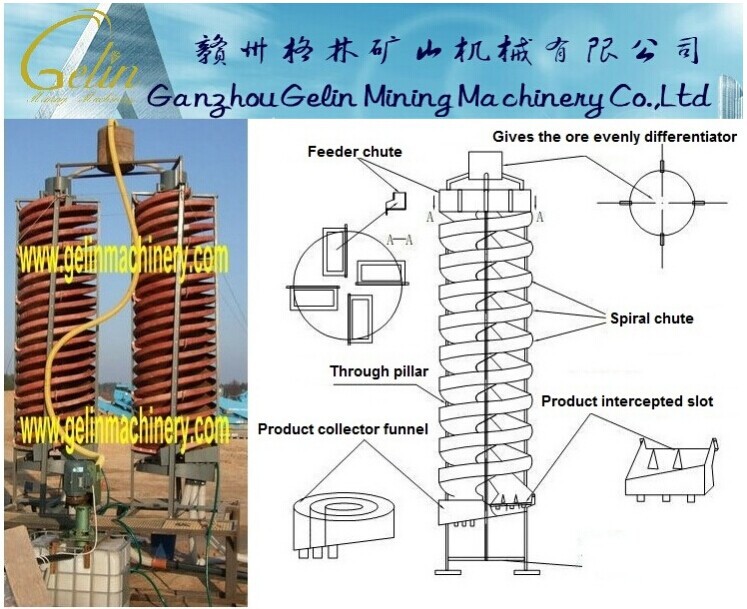

      玻璃钢螺旋溜槽由给矿均分器，给矿槽，螺旋槽，产品截取槽，产品集聚斗和槽之架（包括十字架或是三角架）等六部分组成。由螺旋片连接成的螺旋槽是主要部件。螺旋

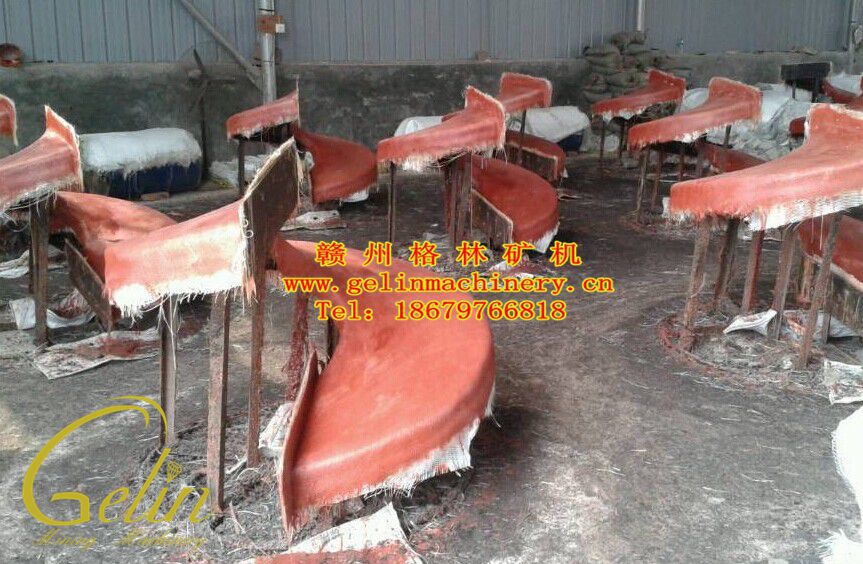

片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻，坚固，经久耐用。螺旋槽上方设有多管给矿均分器分矿均

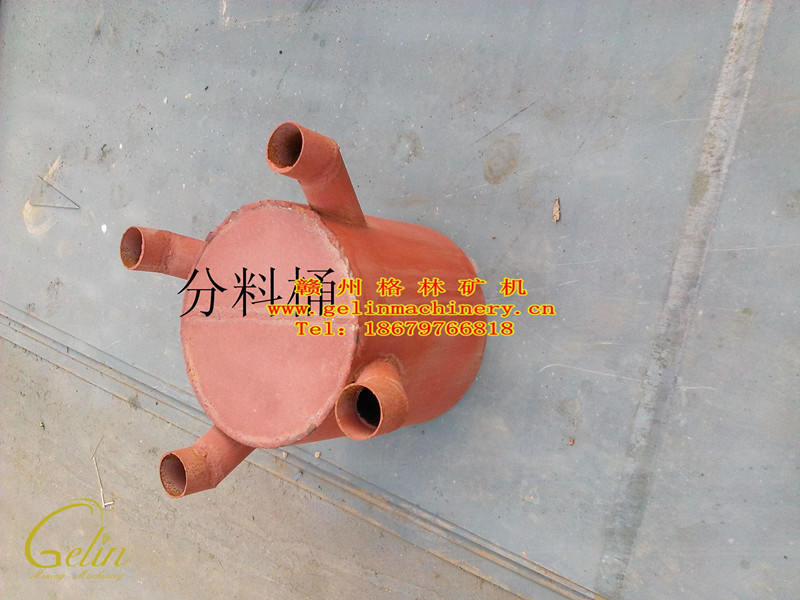

匀，控制简便。分矿器自由放置在支架的十字架（或三角架）上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢给大螺旋面上，进行分选。螺旋槽的尾端装有阀块式产品截取槽将

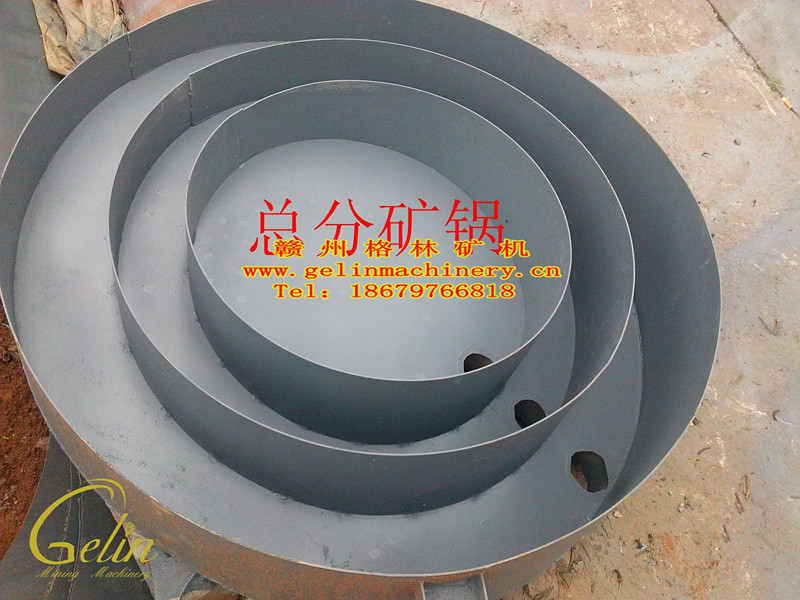

分选的产品沿径向按品味分为三种（或四种）产品。用调节阀块的位置来改变各种产品的截取宽度。产品集聚斗是同一心环形筒，将已截取的多头矿流分别汇聚导出。

       螺旋溜槽的横截面，曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单，无运动件，重量轻，无噪音，配置安装和维修方便等。

产品安装：
     螺旋溜槽的安装程序要求如下：
      1，首先检查玻璃钢螺旋片的质量（特别是工作表面的质量），尺寸和形状符合要求时方可装配。
      2，螺旋片上的联接螺栓孔一般由制造厂预先配钻好。如制造厂没有加工则需按同一样板钻孔。
      3，用螺栓将五圈螺旋片联接成一组螺旋槽，水平放置，相邻两片法兰联接处以内表面平滑过渡为准，联接时要特别注意上片表面不得低于相应的下片表面。沿径方向。（槽

宽方向）以外援对齐为准，不允许下片外援靠里，这样安装的目的是防止发生矿流飞溅。联接处有缝隙时，需用腻子抹平。
      4，将已联接好的五片一组的四头（或2，3头）螺旋槽旋在一起，分布成要求的形状。
      5，将四根（或三根）柱依次分别装在四个（或三，二个）螺旋槽上，用螺栓将螺旋槽与支柱固定，后安装十字架（三角架），使各头螺旋沿周围均布，在旋好全部螺

栓。安装后，螺旋片要保持自然形状，不得有显见的变型。
      6，将给矿槽和产品截取槽分布别装在螺旋槽的首端和尾端要保证连接处严密不漏水。如有缝隙，需用涂料封严。要保证槽面平滑过渡。
      7，给矿均分器和产品集聚斗与槽支架不联接，自由放置在支架上，安装时要注意按图放置。分配器的各个排管要分别对准相应的给矿槽。
      8，螺旋溜槽基础一般不需要固定，但要放在同一水平的四个（三个）平面基础上，安装后，要检查螺旋槽的数轴线是否铅垂，可以在立柱下面加垫片调整铅垂度。螺旋溜槽

要在适当高度设操作平台，螺旋溜槽支柱要与平面适当联接。
      9，工业上大都使用时，应组成配置，用多管分矿器定量给矿，螺旋溜槽应连接成排配置，以节约占地面积。

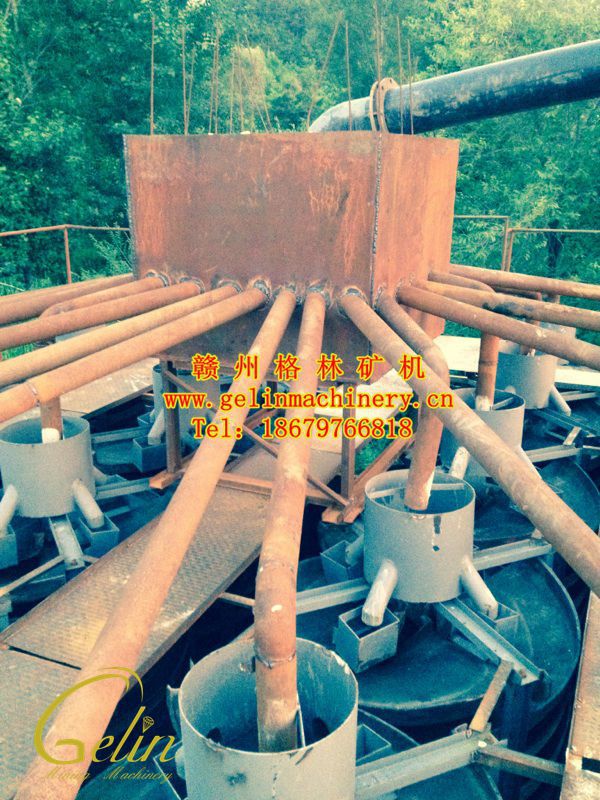

客户生产现场图片：

  玻璃钢螺旋溜槽技术参数：
