RS-232转 RS-485

                                                                      CAC-0101GL有源防雷型串口转换器

1产品介绍及特性

    产品介绍：

    CAC-0101GL是一款有源防雷带隔离的RS-232到RS485的转换器，是连接RS-232串口设备与RS485串口设备之间的数据通信设备，该转换器能够将单端的RS-232信号转换为RS-485信号。该转换器另一大特点是内置的防雷管极其有效的抑制了雷电和地电位差对设备带来的危害，具有很强的防雷防浪涌功能。该转换器可提供点到点，点到多点的连接。点到多点连接时可连接32个RS-485设备。该转换器是用户在户外做系统工程的最好选择！

    产品特性：

◆硬件自动发送／接收数据，无需外部的流量控制信号（RTS），即插即用；

◆支持标准导轨安装 ；
◆能够连接32个RS-485接口设备　
◆ RS-485提供每线600W的防雷保护和防止共地干扰　 　
◆ 支持DOS／WIN95／WIN98／WIN2000／NT／XP　Linux等1.2接口位置

1.1 接线端子定义

接线端子位置见1.1其定义见下表。

RS-232端接线端子定义.

RS485端接线端子定义

1.2 技术指标

◆接口特性：兼容EIA/TIA的RS-232 / RS-485标准
◆电气接口：RS-232接口（五位接线端子），RS-485接口（五位接线端子）
◆工作方式：异步半双工
◆传输速率：300—115200BPS

◆传输距离：0—1200米
◆传输介质：RS-485专用传输线
◆保护等级：600W雷击浪涌保护,15KV静电保护
◆使用环境：-10℃－50℃，相对湿度5%-95%
◆设备尺寸：117mm*36mm*59mm
◆外接电源：电压9v～30v，电流小于100mA

◆质量保证：两年

版权所有，保留一切权利。内容如有改动，恕不另行通知。

& 注意

禁止带电进行硬件操作！

安装步骤如下：

1．选择空闲的一段导轨空间；

2．将设备固定在导轨上

典型组网方案接线示意图如下

RS-232至RS-485转换

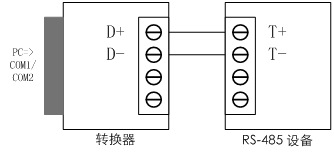

1 RS-485点对点/两线半双工通信

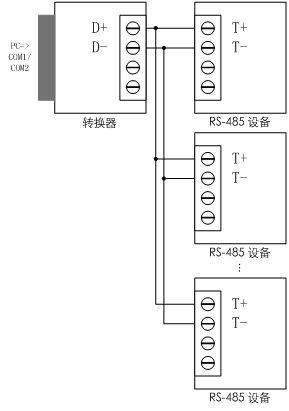

2RS-485点到多点/两线半双工通信
