一、概述

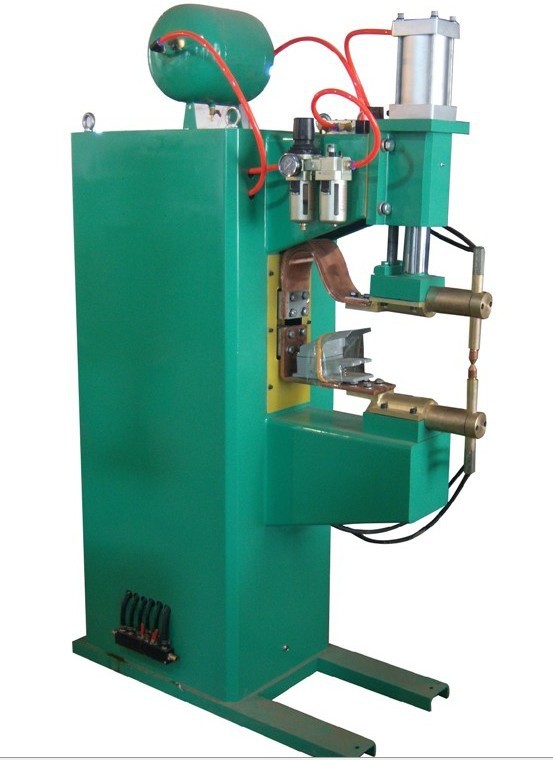

本焊机为气动加压方式具有自动控制功能的半自动焊接设备，电极的压力大小和工作行程范围可以在设定范围内随意调节。主要适用于各种薄板结构工件的点焊和凸焊，广泛地用于汽车零部件、摩托车零部件、钢制暖气片换散热器、太阳能热水器、金属包装容器、钢制保险柜文件柜、金属丝网过滤器材等制造行业，焊接的焊点可以保证有足够的焊接机械强度，随机配备高性能、高可靠性的KD3-160B型微机点凸焊控制器，它可以实现压紧、焊接、维持、休止四个焊接程序过程，根据工作需要可以选择单点点焊和循环连续点焊。与同类产品相比，它具有操作简单直观、输出功率大、焊接速度快、设备故障率低等显著优点，能够满足用户的各种焊接需要。
二、主要技术参数
项目 | 单位 | 数
据 |
额定容量 | 千伏安 | 25 | 40 | 75 | 100 | 150 |
额定负载持续率 | ％ | 20 | 20 | 20 | 20 | 20 |
初级电压 | 伏 | 38010％ | 38010％ | 38010％ | 38010％ | 38010％ |
额定焊接厚度 | 毫米 | 1.5+1.5 | 2.0+2.0 | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 |
最大焊接厚度 | 毫米 | 2.0+2.0 | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
次级电压 | 伏 | 3.3-5.2 | 4.3-6.6 | 4.3-7.3 | 4.5-7.6 | 7.0-11.5 |
次级调节级数 | 级 | 8 | 8 | 8 | 8 | 8 |
电极最大压力 | 千克力 | ＞200 | ＞200 | ＞300 | ＞500 | ＞800 |
电极行程 | 毫米 | ＞60 | ＞60 | ＞60 | ＞60 | ＞60 |
电极外伸距离 | 毫米 | ＞350 | ＞400 | ＞450 | ＞500 | ＞600 |
冷却水消耗量 | 升/小时 | 250 | 300 | 350 | 400 | 600 |
最快焊接速度 | 次/分 | 90 | 75 | 60 | 45 | 30 |
参考重量 | 公斤 | 220 | 260 | 380 | 410 | 460 |
