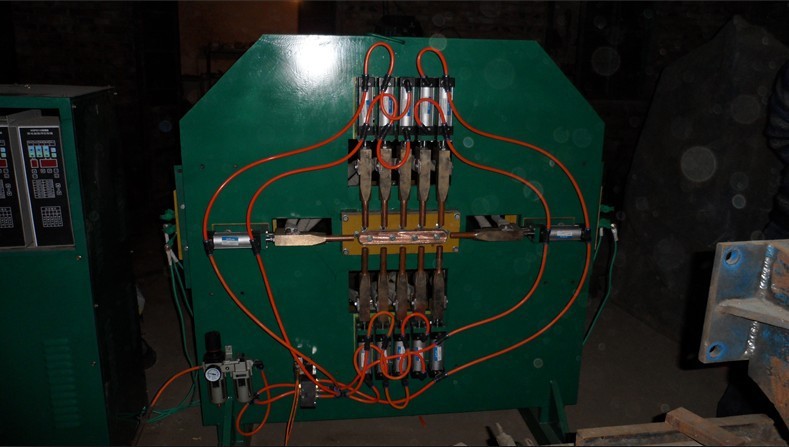

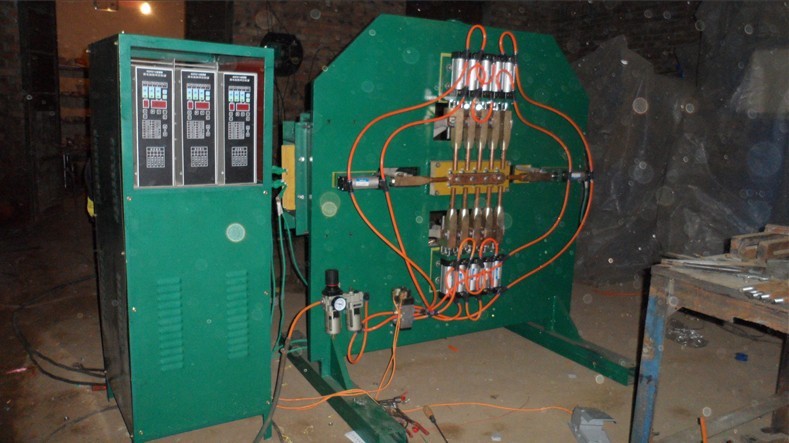

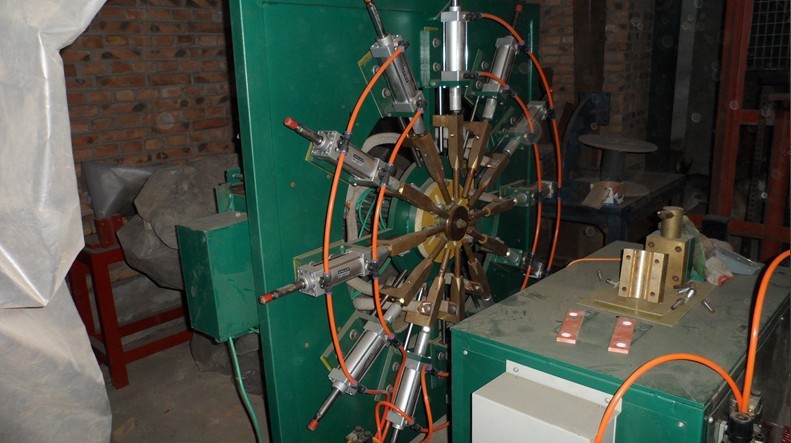

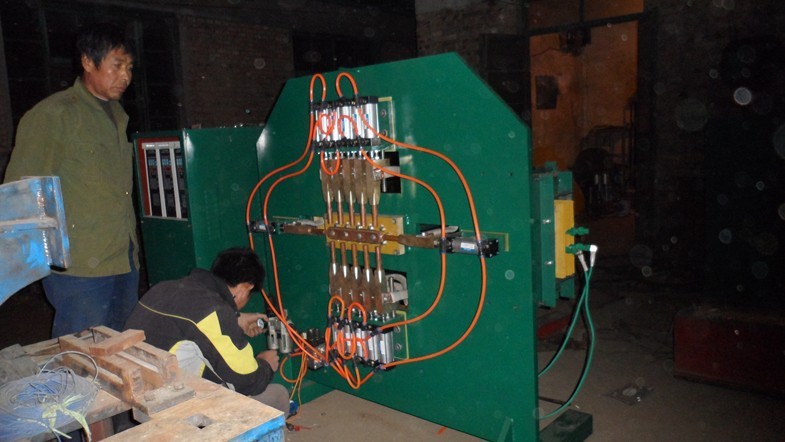

一、该焊机主要由焊接变压器、机体、气动加压装置、焊盘、焊接控制器等部分组成。

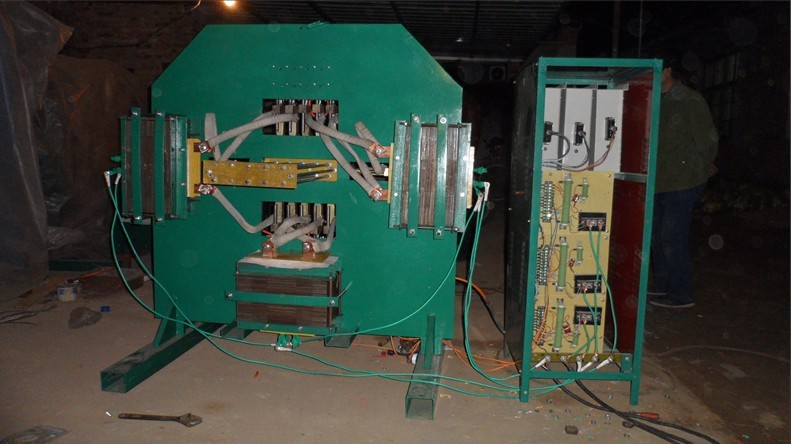

1、焊接变压器：额定功率为100-150KVA，二次电压有8档调节，并且通过焊接控制器也能实现无级连续调节焊接能量，可根据焊件大小来选择适当的二次电压，以达到最佳焊接效果。
2、机体：采用板框式结构，坚固、耐用。

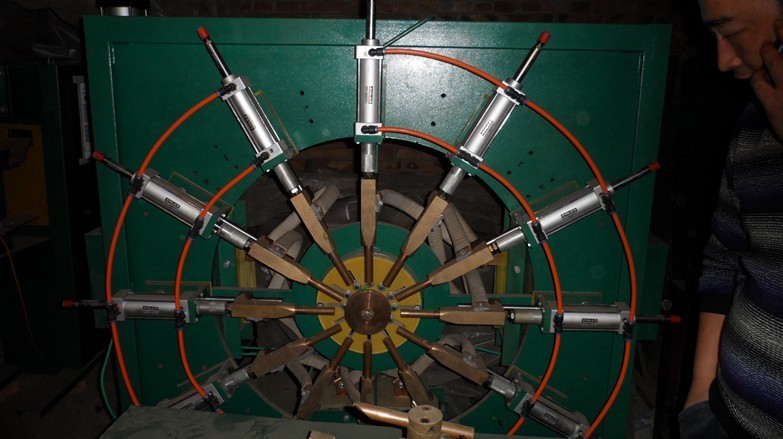

3、气动加压部分：由三联体、节流阀、电磁阀、气缸、导向套、导向杆、电极头等组成。焊机使用过程中注意在导向套和导向杆间加注润滑油。
4、焊盘：焊盘由铜焊盘和钢焊盘组成。铜焊盘用于焊接，钢焊盘用于穿丝定位。
5、焊接控制器：整个焊接过程全部由焊接控制器实现程序控制。压紧、焊接、维持、休止四程序段时间随意可调，能够保证焊接性能的一致性，焊点的循环焊接点数可以根据实际情况随时进行设定。关于控制器的详细资料请查询KD3-160D微机点凸焊控制器产品说明书。
|
