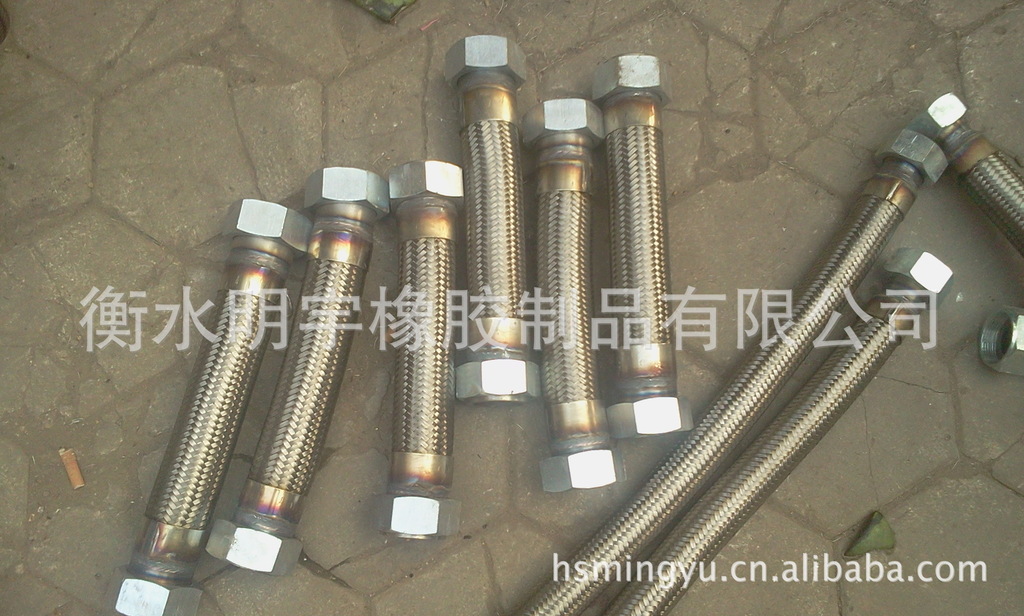

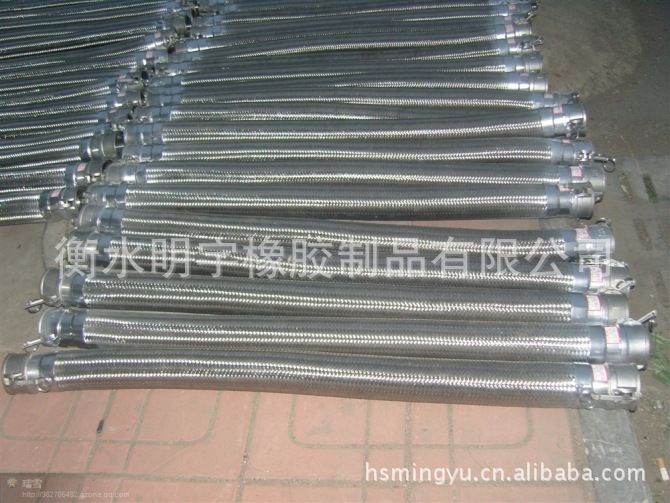

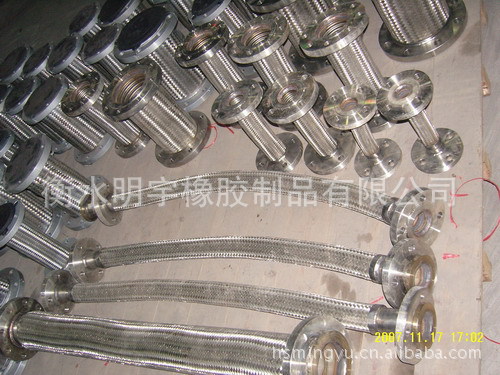

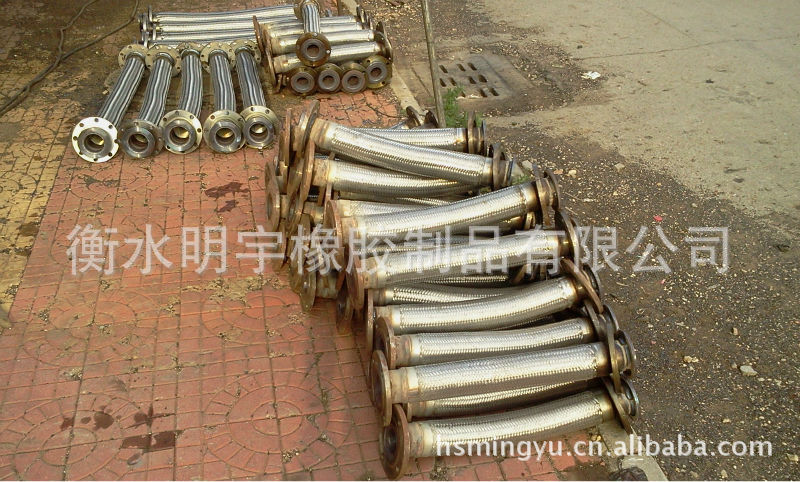

一.结构：是由不锈钢波纹管外编一层或多层钢丝或钢带网套，两端配以接头或法兰头，用于输送各种介质的柔性元件。
二.特点：耐腐蚀、耐高温、耐低温（-196℃~+420℃)，重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、、交通等行业。
四.主要用途：
1．输送具有腐蚀性的化工介质或有机溶剂。（例如：装卸氨水、丙酮等）
2．输送高温气体、热油等高温介质。（例如：热蒸汽、导热油等）
3．输送低温或超低温介质。（例如：液氮）

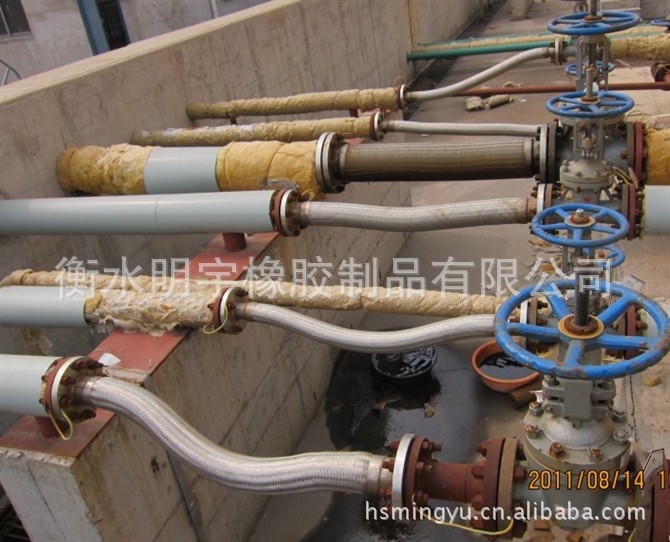

4．高温环境下输送水、汽、油等介质。（例如：炼焦、炼钢、连铸设备中的水汽系统和液压系统）
5．需要减震或消除噪音的管路。（例如：泵的进出口）
规格：￠4-￠600
压力：0.6MPa-25.0MPa
执行标准：GB/T14525-93
不锈钢金属编织软管具有耐腐蚀、耐高温、耐低温（196℃～－420℃）、重量轻、体积小、柔软性好等特点。应用于航空、石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业。
形式记号 | 通径(A) | 尺寸(mm) | 弯曲半径(mm) | 软管使用压力 | |||
内径 | 外径 | 最小 | 反复 | (kgf/cm2) | (Mpa) | ||
S | 10 | 10.5 | 15.2 | 20 | 140 | 50 | 4.9 |
15 | 13.4 | 18.5 | 30 | 160 | 40 | 3.9 | |
20 | 19.1 | 25.6 | 30 | 200 | 30 | 2.9 | |
25 | 25.4 | 32.8 | 40 | 220 | 25 | 2.5 | |
32 | 32.9 | 40.6 | 40 | 290 | 25 | 2.5 | |
40 | 39.3 | 47.6 | 50 | 360 | 25 | 2.5 | |
50 | 51.8 | 61.5 | 60 | 470 | 25 | 1.2 | |
形式记号 | 公称通径(mm) | 内径 | 外径(mm) | 最小曲半径(mm) | 最高使用压力(Mpa) | ||
本体 | 一层网 | 静态 | 动态 | 2层套网 | |||
A | 14 1/2″ | 14 | 20 | 22 | 62 | 120 | 12.5 |
16 5/8″ | 16 | 23 | 25 | 80 | 150 | 10.0 | |
20 3/4″ | 20 | 28 | 30 | 100 | 180 | 8.0 | |
25 1″ | 25 | 35 | 37 | 120 | 280 | 7.5 | |
32 1 1/4″ | 32 | 43 | 45 | 140 | 340 | 6.4 | |
40 1 1/2″ | 40 | 51 | 53 | 180 | 450 | 5.6 | |
50 2″ | 50 | 62 | 64 | 220 | 550 | 4.0 | |
65 2 1/2″ | 65 | 79 | 82 | 280 | 650 | 4.0 | |
80 3″ | 80 | 97 | 100 | 350 | 800 | 4.0 | |
100 4″ | 100 | 122 | 125 | 400 | 1000 | 4.0 | |
125 5″ | 125 | 151 | 155 | 500 | 1200 | 4.0 | |
150 6″ | 150 | 180 | 184 | 600 | 1500 | 4.0 | |
175 7″ | 175 | 210 | 215 | 700 | 1750 | 4.0 | |
200 8″ | 200 | 240 | 245 | 800 | 2000 | 4.0 | |
250 10″ | 250 | 298 | 303 | 1000 | 2200 | 4.0 | |
300 12″ | 300 | 360 | 365 | 1200 | 2500 | 2.5 | |
350 14″ | 350 | 410 | 415 | 1400 | 3000 | 2.5 | |
400 16″ | 400 | 460 | 465 | 1600 | 3500 | 2.5 | |
