NHR-A32系列二三线制热电阻输入检测端隔离栅
| |
|  概述
| 本产品可将危险区的热电偶、毫伏信号转换成对应温度的线性电流或电压信号隔离传输到安全区，也可将热电偶、毫伏信号测量值隔离后通过RS-485通迅的方式或开关量输出方式传输到安全区。它具有冷端自动补偿功能，是智能型安全栅。该产品需独立供电，输入/输出/电源三隔离。本产品可用在各种标准热电偶、毫伏信号输出设备。 | 安全认证 | | 证书号 | GYB081019(模拟量输出) | | GYB081135(RS485输出) | | GYB081560(开关量输出) | | 防爆标志 | 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) | | 认证参数 | | | 端子 | 8-7 | | 最大允许电压 | Um=250V | | 电压 | Uo=9.2V | | 电流 | Io=23mA | | 功率 | Po=53mW | | 电容 | Co=3μF | | 电感 | Lo=20mH |
| 接线图 |

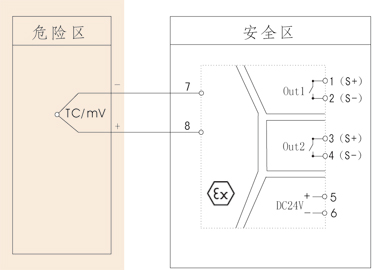

模拟量输出接线图

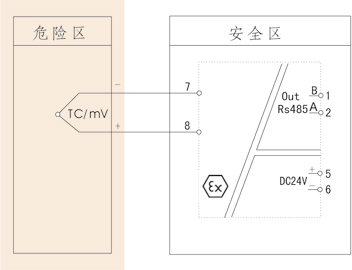

RS485输出接线图

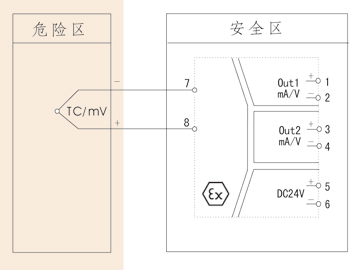

开关量输出接线图
| | 端子号 | 端子说明 | | 安全区（绿色） | 1 | OUT1（+）/B | | 2 | OUT1（-）/A | | 3 | OUT2（+） | | 4 | OUT2（-） | | 5 | POW（+） | | 6 | POW（-） | | 危险区（蓝色） | 7 | TC（-） | | 8 | TC（+） |
| 结构外型图 |
| | EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色。 | | 35mm导轨式安装，安装时请注意卡位稳定、牢固。 | | 请尽可能垂直安装，以利于仪表内部热量散发。 |
| 技术参数 | | 电源 | | 额定工作电压范围 | DC24V±10% | | 功耗 | RS-485输出:≤0.7W
模拟量输出:≤1.7W(单路)，≤2.1W(双路)
开关量输出:≤1.4W | | 危险侧 | | 输入信号类型 | 各种标准热电偶信号（订货时确定或配置编程器自行编程） | | 安全侧 | | 输出信号类型 | 模拟量输出，RS-485信号输出，开关量输出 | | 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ | | RS485信号输出 | 传输延时≤10μs，信号传输率≤9.6kbps | | 开关量输出 | 继电器驱动能力：125VAC/0.6A，30VAC/2A
继电器响应时间：＜5ms
晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V
晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V | | 测量精度 | 0.2%FS±1字 | | 绝缘强度 | | 本安端与非本安端 | 2500V，a.c;1min | | 冷端补偿 | | 补偿特性 | 每20℃误差±1℃（补偿范围：-25～+75℃） | | 环境条件 | | 环境温度 | 0～50℃ | | 环境湿度 | 5%～95%RH（非结露） | | 标准 | | 电磁兼容性 | 符合GB/T18268工业设备应用要求 |
| 仪表选型 | | | 7 | | 8 | | 9 | | 热电偶输入检测端隔离栅 NHR-A32 | - | □ | - | □ | / | □ | | 位 | 规格 | 注释 | | |
|
|
↓
□ | | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ | | 7 | <输入> | | | <从列表中选择代码> | | 代码 | 类型 | 量程范围（℃） | | 00 | B | 400～1800 | | 01 | S | 0～1600 | | 02 | K | 0～1300 | | 03 | E | 0～1000 | | 04 | T | -199.9～400.0 | | 05 | J | 0～1200 | | 06 | R | 0～1600 | | 07 | N | 0～1300 | | 09 | Wre3-25 | 0～2300 | | 20 | 0-20mV | 全量程 | | 22 | 0-100mV | 全量程 | | 8/9 | <输出> | | | | 输出I/输出II(从列表中选择代码) | | 代码 | 类型 | | X | 无输出（仅限于输出II） | | 0 | 4-20mA | 模拟量输出 | | 1 | 1-5V | | 2 | 0-10mA | | 3 | 0-5V | | 4 | 0-20mA | | 5 | 0-10V | | D1 | RS485输出（仅限于输出I） | 485输出 | | K1 | 继电路接点 | 开关量输出 | | K2 | 晶体管 |
| 注：模拟量输出、485输出、开关量输出不能同时选择，且485输出仅限于输出I。
订货时请在选型后标注输入量程范围。
型号举例：NHR-A32-01-0/0（S/0～1600℃）
热电偶输入检测端隔离栅，输入信号为S偶，两路输出信号为4-20mA，S偶的输入量程范围为0～1600℃。 |
|
