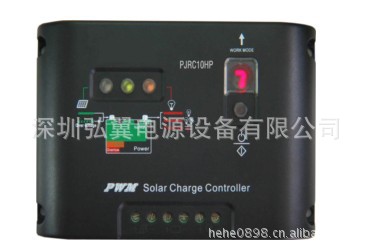

下图为太阳能控制面板示意图：
深圳12V/5A太阳能控制器由深圳弘翼电源生产制造，我司所有的太阳能控制器均免费保修一年，终身维护。
销售服务热线：0755-33130386 13378666862
弘翼太阳能是控制器专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设置。具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采了用高效PWM蓄电池的充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。

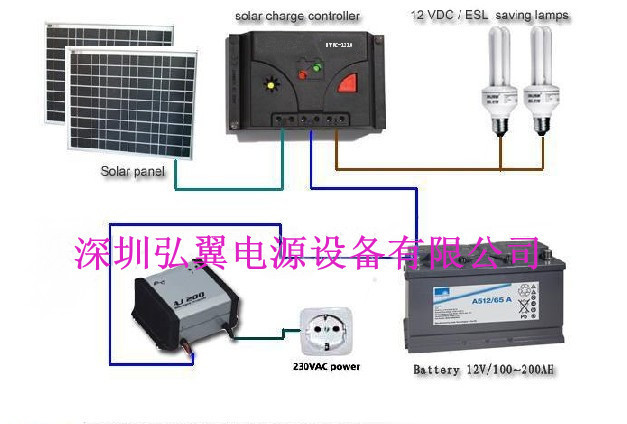

下图为太阳能控制器工作原理图：
太阳能控制器常见故障现象及处理方法：
在出现下列现象时，请按照下述方法进行检查：
现 象 | 解 决 方 法 |
当有阳光直射光电池组件时，绿色充电指示灯(1)不亮； | 请检查光电池电源两端接线是否正确，接触是否可靠； |
充电指示灯(1)快闪； | 系统电压超压。蓄电池开路，检查蓄电池是否连接可靠；或充电电路损坏； |
负载指示灯(3)亮，但无输出； | 请检查用电器具是否连接正确、可靠； |
负载指示灯(3)快闪而且无输出； | 输出有短路，请检查输出线路，移除所有负载后，按一下开关按钮，30秒后控制器恢复正常输出； |
负载指示灯(3)慢闪，且无输出 | 负载功率超过额定功率，请减少用电设备，按一下按钮，30秒后控制器恢复输出 |
状态指示灯(2)为红色，且无输出； | 蓄电池过放，充足电后自动恢复使用； |
■ 技术指标
型号 | 12V/24V 自动转 |
额定充电电流 | 10A
|
额定负载电流 | 10A |
系统电压 | 12V/24V AUTO； |
过载、短路保护 | 1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作. ≥3倍额定电流短路保护动作 |
空载损耗 | ≤6 mA |
充电回路压降 | 不大于0.26V |
放电回路压降 | 不大于0.15V |
超压保护 | 17V，×2/24V； |
工作温度 | 工业级：-35℃至+55℃(后缀I)； |
提升充电电压 | 14.6V；×2/24V； (维持时间：10min)（仅当出现过放电时调用） |
直充充电电压 | 14.4V; ×2/24V； (维持时间：10min) |
浮充 | 13.6V; ×2/24V；(维持时间：直至降到充电返回电压动作) |
充电返回电压 | 13.2v； ×2/24V； |
温度补偿 | -5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）; |
欠压电压 | 12.0V； ×2/24V； |
过放电压 | 11.1V-放电率补偿修正的初始过放电压（空载电压）； ×2/24V； |
过放返回电压 | 12.6V；×2/24V； |
控制方式 | 充电为PWM脉宽调制 |
二、太阳能控制器技术参数:
型 号 SLD-20
额定电压 12V/24V
额定充电电流 20A
额定负载电流 20A
接线直径 4m㎡
空载电流 <4mA
强充电压 14.6V/29.2V
均衡充电压 14.4V/28.8V
浮充电压 13.7V/27.2V
过放保护电压 11V/22V±0.2
负载恢复电压 12.5V/25.5V±0.2
充电恢复电压 13.6V/27.2V
重 量 200g
产品尺寸 118*78*32.8
温度补偿系数 -4mv/℃/2V
工作环境 -40℃~60℃
