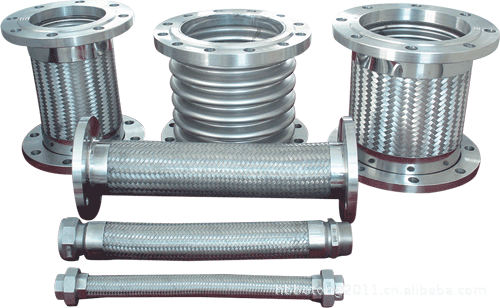

金属软管系列

　　不锈钢金属编织软管具有耐腐蚀、耐高温、耐低温（420℃～－196℃）、重量轻、体积小、柔软性好等特点。应用于航空、石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业。

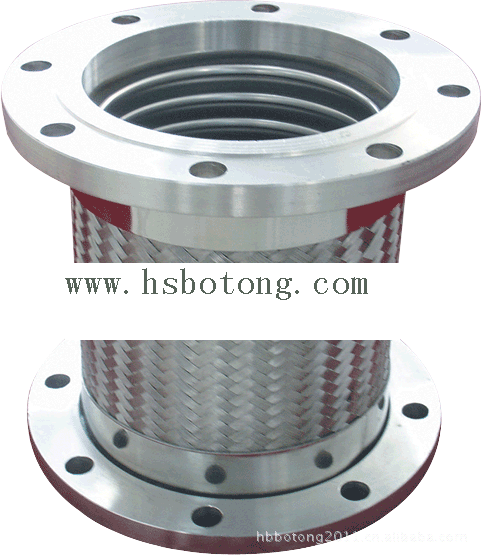

一、内压波纹补偿器（内压式膨胀节，通用型补偿器）的使用说明：

此膨胀节主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用通用型补偿器来补偿角位移。
型号：
本公司生产内压式膨胀节DN32-DN8000，压力级别0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：18mm-400mm
二、通用型补偿器（膨胀节）型号示例

三、内压波纹补偿器（膨胀节）对支座作用力的计算：
膨胀节的内压推力：F=100·P·A　　　　 轴向弹力：Fx=Kx·（f·X）
                 横向弹力：Fy=Ky·Y 　　　　　　　弯 矩：My=Fy·L
                 弯 矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：内压波纹补偿器（膨胀节）中点至支座的距离m
