名称：

电动油墨移印机

型号：

DY-3

产品说明:

本系列印码机适用于各类瓶、罐、杯、盒包装上打印出厂日期、保质期、批号、条码及简单图案，可在各种材料，不同面上印刷，印刷速度快，字体美观，清晰。凹版移印板分方形板和圆形活动板两种，可定制各种所需的印刷符号。

技术参数:

1、用途特点

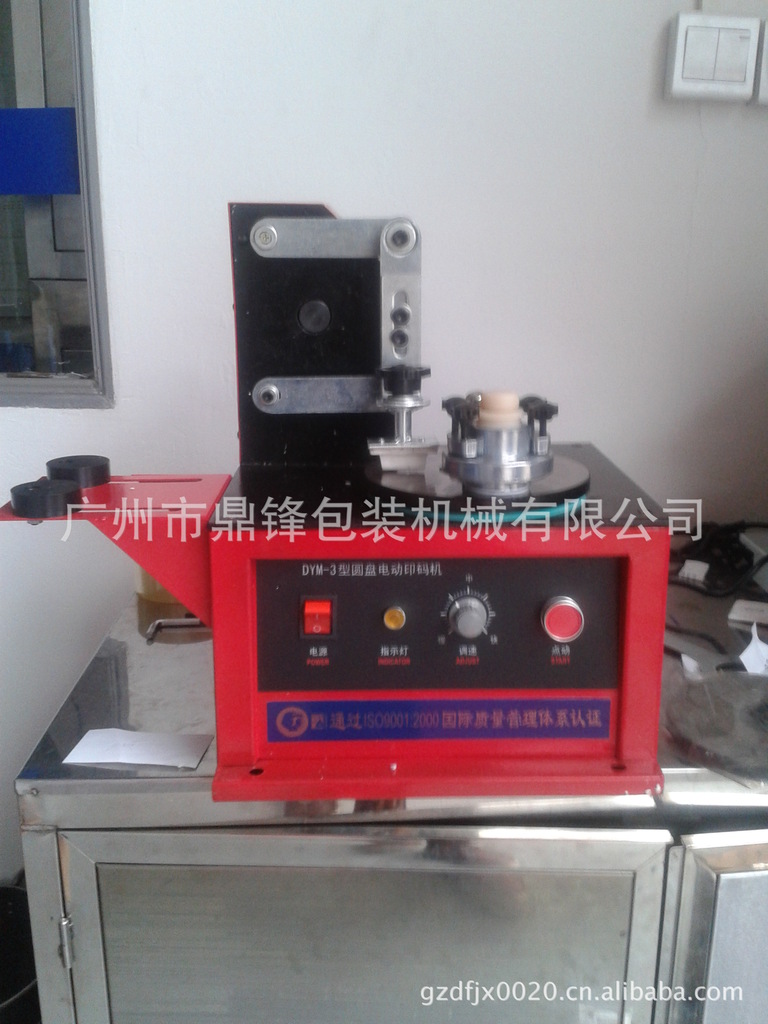

1.1《鼎锋》牌DYM-3型圆盘电动印码机是本公司最新开发研制的新一代印码设备。本公司发明的墨盒采用封闭式结构,刮刀采用耐腐蚀软质非金属材料制作,解决了活动拼装印版很难刮净余墨的难题,且工作中油墨不易挥发、溢出,从而达到节哟耗材;刮墨干净;信息量大;清洁卫生;更换刮刀方便;操作调整简单之目的。

2、操作方法(参照附件图一)

2.1准备工作

2.1.2首先将机器在操作台上安装好,为了安全,必须先接好接地保护再接通电源。

2.1.2旋开锁紧螺母(20),取出刮墨摆杆(21)旋开锁紧螺母(25)将事先制好的圆版(27)

清洗干净后,装入机上,将所须印刷信息对正工作台,用锁紧螺母(25)压紧,点动工作开关,使主、副摆杆(16、17)转至源盘(28)上方的水平位置,再装入刮墨杆(22),使刮墨摆杆保持与两摆杆的垂直方向,并指向电器面版,避过胶头支架。用锁紧螺母(20)压紧。

2.2刮墨调整

2.2.1打开墨盒(26)上的墨盒盖(19),将墨盒清洗干净,不得有任何附件着沙粒。将刮刀(27)压入墨盒(26)槽内,(注意刮刀要轻拿轻放,比可损坏刮墨口)。将墨盒(26)推人刮墨摆杆(21)内,旋入调节螺钉(18)使其套入压垫凹孔内,略施压力,加入油墨,盖上墨盒盖.点动开关,根据刮墨情况适当调节施压,直接刮尽油墨为止。

2.3印头调整

2.3.1按点动开关，将印头支架（13）转至工作台（16）上方，卸下胶头固定（11），用木螺钉或502胶水把胶头（9）固定在胶头固定盘上，重新装在胶头支架中心位置上。

2.3.2按点动开关，使印头支架转至圆版上方最低处，松开固定螺钉（15），调整印头支架的高度，使胶头印版稍有压缩（一般要求能印上所有需字码、图案、又不会把相邻的字码、图案印上为宜），锁紧固定螺钉。

2.3.3在调整胶头支架时，需同时调整胶头对正印版需要印刷信息的位置，即松开大旋钮（12），移动胶头，调整好位置后重新紧固。

2.4工作台定位调整

2.4.1按点动开关，把胶头（9）转至工作台上方最低点。

2.4.2把工件放在工作台上，松开锁紧螺母（7）移动地位块（8），使工件需印部位对准胶头中心，然后拧紧锁紧螺母（6）如被印物较少，较薄，用户可自行制作夹具，把其放在工作台上，调整。

2.4.3松开紧固螺钉（6），上下移动工作台，使被印工件向上压向胶头，用户可自行制作夹具，把其放在工作台上调整。压缩程度以胶头上的字体全部印上工件为宜。

   2.4.4用稀释剂擦洗印版表面的油迹、干墨迹，以防带不上字迹影响印刷质量；若胶头上有杂物，可用稀释剂擦洗或用单面胶带粘去。

   2.5打开点动开关，进行试应，若印刷质量满足要求，即可进行正常工作。

   2.6更换刮刀

   2.6.1点动开关，将印头转至工作台上方（如图所示），将印版边缘干涸油墨擦尽，松开调节螺钉，将接墨斗靠在印版台阶边缘。取出墨盒（26），将油墨倒入油墨瓶内，用油棉将墨盒（26）油墨擦尽，倒置墨盒，可以看见刮刀边缘的两道小槽，用小一字螺丝刀及可将刮刀（27）拔出。更换新刮刀，再按2.2.1所讲重新调整刮墨。

3、特别提醒

  本机刮刀是一种特殊耐磨材料经特种工艺合成的，在使用过程中，应按如下要求调节。以保证刮刀的使用寿命（正确使用可达15万次以上）

   3.1作为一块新的印字版，用户可以先用金相砂纸（320g）打光一下印版平面.

   3.2调节压力时,注意压力均衡.本机有4只压力调节螺丝,当发现对应的螺丝下方刮墨不净时,须先松开一下对面的调节螺丝,再向下调节对应的这颗螺丝.应避免调节螺丝一直往下调节,以免反作用力过大,而造成刮墨摆杆断裂,和缩小短刮刀使用寿命.

   3.3如发现活动版内外圆刮不干净时,须先清洗干净活动版内外版内赃物。不可一直增加压力。

   3.4不可在油墨干涸情况下，开动机器，以免造成干磨擦。否则会迅速地降低本刮刀使用寿命。

3.5刚调节时也许我们调节的压力比较大，特摸合好以后，可适合当降低压力，以延长使用寿命。

3.6尽量远离有颗粒状灰尘的地方工作，以免灰尘进入油墨，造成永久的损坏刮刀和印刷。

3.7如长时间工作，发现有几条小丝路，可调转墨杯，改变刮刀磨损的圆弧状凹槽方向。作为新产品，还希望广大用户在使用过程中，向我们提出更多的建议，本公司将用不同的地方式表示感谢。

4、维护保养

   4.1在工作过程中要注意保持胶头、印版表面清洁、如有干墨迹、污迹、油迹应随时擦洗干净。

   4.2停机使用一段时间后（一般2小时以上）。重新开始工作前，应先用少量稀释剂湿润刮刀，软化刮刀周围干墨，以免降低刮刀使用寿命。

   4.3如长时间停止使用，应取出墨盒，倒净余墨，卸除刮刀，刮刀及印版，以备下次使用。

   4.4刮墨压力要适宜，太轻刮不尽油墨，太重会加速刮刀磨损，降低使用寿命。

   4.5工作速度不宜太快，最佳速度为40次∕分钟，以确保加速刮刀磨损，降低使用寿命。

   4.6刮刀的正常使用寿命哟为15万次（以40次∕分计算哟为64小时）

   4.7各传动部位每天要加一次润滑油，以保证设备的正常工作。

   4.8调整日期前，须先将印版表面干涸油墨擦洗干净，以免开动机器时，刮刀越过干涸墨迹而损坏刀口，影响刮刀使用寿命和刮刀质量。

   4.9出现故障时，应先切断电源，再排除故障。

.

 5.故障排除方法

附图一

DYM-3型电动机圆盘印码机外形示意图

DYM-3型电动机圆盘印码机电器接线图
