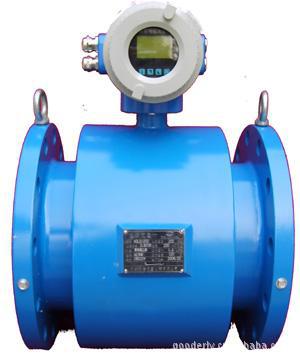

电磁流量计简介

VEC20系列电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，由于其传感器结构简单，测量管内没有任何阻碍液体流动的部件，所以当流体通过流量计时不会引起任何附加的压力及流速损失，是流量计中运行能耗最低的流量仪表之一。VEC20系列电磁流量计可广泛应用于水利，石油、化工、冶金、轻纺、造纸、环保、食品等各个行业及市政管理，水利建设、河流疏浚等领域的流量。

电磁流量计原理

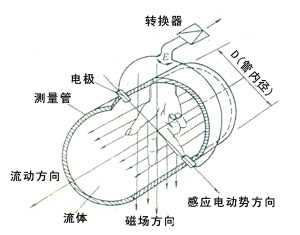

VEC20系列电磁流量计的测量系统是是基于法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。如图所示，导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”，

其值如下式：E=KBVD

 式中 E-----感应电动势，

k-----系数；

B-----磁感应强度，

V----测量管截面内的平均流速

D----测量管的内径

VEC20系列电磁流量计在工作时，流体流过垂直与流体方向的磁场，导电性液体的流动感应出一个与液体平均流速成正比的电动势，其感应的电动势通过安装在管壁上的两个电极检测出来，通过屏蔽电缆传送给转换器，经过转换器运算后，再将瞬时流量，累计流量，流速等信号显示在显示屏上，还可根据需要转换成为4-20mA信号。

产品优点：
       1）电磁流量计的传感器结构简单，测量管内没有任何阻碍流体流动的节流部件。所以不会引起流体的任何能量损失，也不会造成堵塞，是流量计中运行能耗低的流量仪表之一，特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
        2）电磁流量计与液体接触的只有测量管内衬和电极，其材料可根据被测流体的性质来选择，可广泛使用与各种流体。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬就可以测量具有磨损性质的流体。

        3）电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。
        4）电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
        5）电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量。
   6）安装要求低。前管只要大于5D,后管只要大于2D（D为仪表的内径）。

 如需更详细的参数请联系：深圳市固特利科技有限公司
