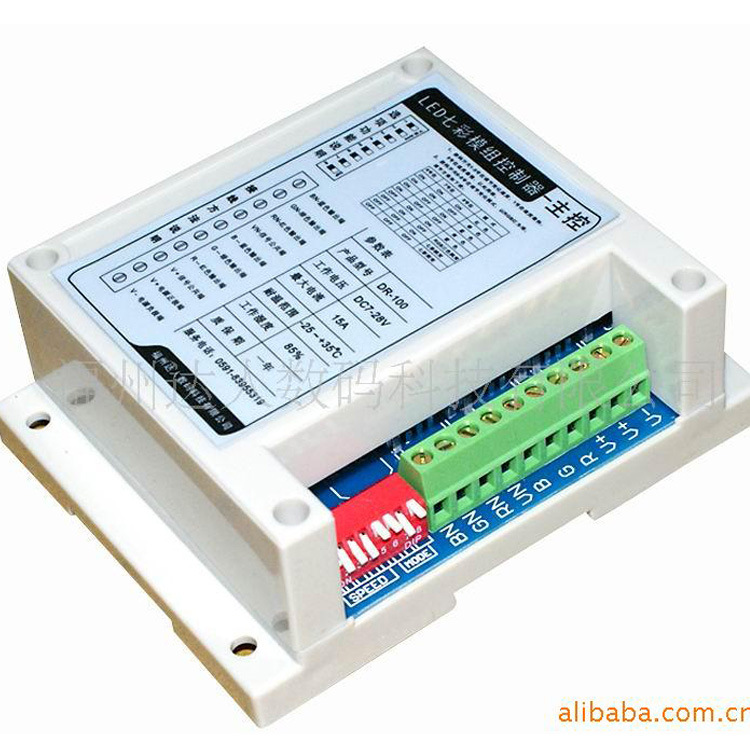

产品编号：DR-100A

规   格：96×90×40

工作电压：DC5-28V

功    率: 720W

外壳材质: ABS塑料

概况说明：

DR-100配备了多种的变光程序可供用户选择，产品应用的核心电子元件全部采用国外原厂封装，安全稳定，发热量极低。LED变光方式采用PWM方式，达到256级灰度，使得变化效果更为细腻。可拖带的光源：LED模组，LED灯条，LED灯带，LED灯管。最多可拖带常规96珠灯板40米或9珠模组400个。

拨码开关：

1、当开关按钮下压时为打开状态(ON),提起时为关闭状态(OFF)。

2、拨码开关的1--5号位用于调节变化速度，共有5级速度：第1位最快，第5位最慢，依此类推。

每次只能打开1个位号才有效，当同时打开2个及以上或全部关闭时，系统将默认为1号位的速度。

3、拨码开关的6-8号位用于变化模式的选择，以RGB灯为例，具体操作方式请参照下表：

主控接线示意图：

备注：1、当需要接LED的数量比较多时，最好将3个GND用电线连接起来。

      2、输出端有两组RGB输出，接灯数量多时，可以两组并用。
