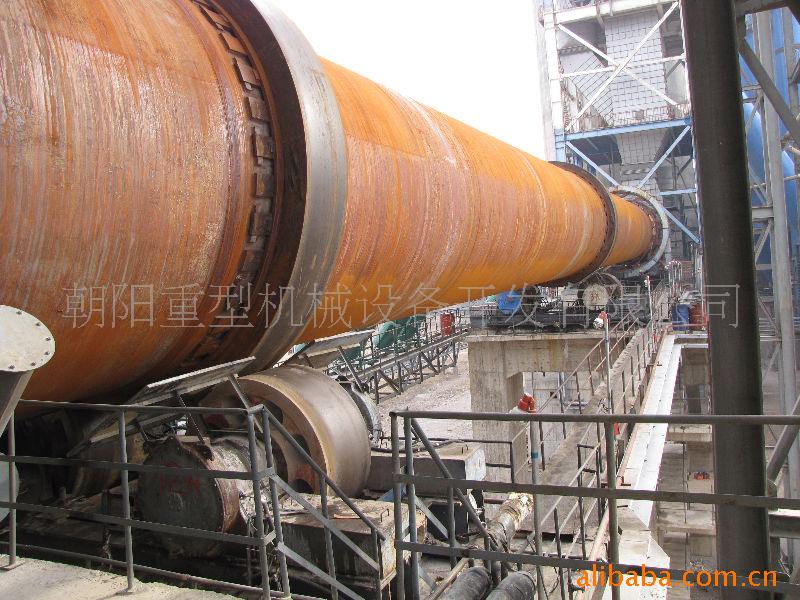

水泥回转窑

我公司是以回转窑的设计、制造、安装为主的专业生产厂家,所生产的回转窑应用于水泥、冶金、化工、等行业,并受到业界的广泛好评。
目前,公司所产的回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑----主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑----主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑----(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
业绩:康达承德水泥厂 ф4.2╳66m回转窑
太原西山水泥厂 ф3.2╳50m回转窑
山东淄博宏达钢铁有限公司 ф4.0╳60m回转窑
锦州恒利铁合金有限责任公司 ф1.4╳12m回转窑
咯左钼业公司 ф1.8╳24m回转窑
江苏泰州市万鑫钨钼制品有限公司 ф1.8╳28m回转窑
主要技术参数
| 项目 | VHS 3514 | VHS 2507 | VHG 2505 | VHG 2303 | VHS-Y4015 | VHG-Y3205 | VHS-Y4607 | VHG 3008 | VHS-Y4015 | VHS 2507 | VHS-Y4607 | VHG 2303 | VHS 2507 | VHG-4006 |
| 湿法直筒式 | 湿法直筒式带多筒冷却器 | 干法直筒式 | 干法直筒迥转式培烧窑 | 湿法回转窑 | 窑外分解 | 预热器回转窑 | 干法直筒式 | 湿法回转窑 | 湿法直筒式带多筒冷却器 | 预热器回转窑 | 干法直筒迥转式培烧窑 | 湿法直筒式带多筒冷却器 | 窑外分解 |
| 筒体内径(m0 | 3.5 | 2.5 | 2.5 | 2.3 | 4/3.5/4 | 3.2 | 4.6 | 3 | 4/3.5/4 | 2.5 | 4.6 | 2.3 | 2.5 | 4 |
| 筒体长度(m) | 145 | 78 | 50 | 32 | 150 | 52 | 72 | 60 | 150 | 78 | 72 | 32 | 78 | 60 |
| 产量(t/h) | 25 | 6.7 | 7 | 3 | 30±20% | 1000t/d | 4000t/d | 320t/d | 30±20% | 6.7 | 4000t/d | 3 | 6.7 | 2000t/d |
| 转数 | 正常(r/min) | 0.46~1.37 | 0.5~1.35 | 0.583~1.75 | 0.4~1.47 | 0.47~1.42 | 0.2 | 0.35~3.5 | 0.5-1.35 | 0.47~1.42 | 0.5~1.35 | 0.35~3.5 | 0.4~1.47 | 0.5~1.35 | 0.35-3.5 |
| 辅助(r/min) | 2.45 | 2.93 | 3.25 | | 0.04 | 3.5 | 12 | 0.07 | 0.04 | 2.93 | 12 | | 2.93 | 0.14 |
| 斜度% | 3.5 | 4 | 4 | 3.5 | 3.5 | 3.5 | 4 | 3.5 | 3.5 | 4 | 3.5 |
| 支承数挡 | 6 | 4 | 3 | 3 | 6 | 3 | 3 | 3 | 6 | 4 | 3 | 3 | 4 | 3 |
| 挡轮型式 | 液压 | 机械 | 机械 | 机械 | 液压 | 机械 | 液压 | 机械 | | 机械 | 机械 | 机械 |
| 传动型式 | 双传动 | 单传动 | 单传动 | 单传动 | 双传动 | 单传动 | 双传动 | 单传动 | 双传动 | 单传动 | 双传动 | 单传动 | 单传动 | 单传动 |
| 主电机 | 型号 | Z2-102 | Z2-111 | Z2-101 | JZT2-72-4 | ZSM4-280-118 | ZSM4-280-226 | ZSM4-315-12 | YTP280M-4 | ZSM4-280-118 | Z2-111 | ZSM4-315-12 | JZT2-72-4 | Z2-111 | ZSM4-315-12 |
| 功率(kw) | 75 | 75 | 55 | 30 | 2×125 | 160 | 540 | 90 | 2×125 | 75 | 540 | 30 | 75 | 250 |
| 额定电压(v) | 220 | 220 | 220 | 220 | 440 | 6000 | 370 | 440 | 220 | 6000 | 220 | 220 | |
| 额定转数(r/min) | 1000 | 750 | 1000 | 1200 | 1000 | 1500 | 495-1336 | 1000 | 750 | 1500 | 1200 | 750 | 1000 |
| 减速器 | 型号 | ZS165-3-Ⅰ/Ⅱ | F327.10.2.00 | ZS165-6-Ⅰ | ZS165-10-Ⅰ | ZS199 | ZSY560-56-11 | ZTGMNPOG-04-02-02 | S314.4.100 | ZS199 | F327.10.2.00 | ZTGMNPOG-04-02-02 | ZS165-10-Ⅰ | F327.10.2.00 | ZSY630 |
| 中心距(mm) | 1650 | 1900 | 1650 | 1650 | | | | 1730 | | 1900 | | 1650 | 1900 | 1395 |
| 速比 | 64.2 | 96.7 | 86.9 | 136.5 | 62.31 | 55.6 | 46.7 | 110.6 | 62.31 | 96.72 | 46.7 | 136.5 | 96.72 | 39.08 |
| 设备净重(t) | 789 | 352 | 176 | 96 | 904 | 252 | 550 | 258 | 904 | 352 | 550 | 96 | 352 | 508 |
