秸秆粉碎机图片展示区:

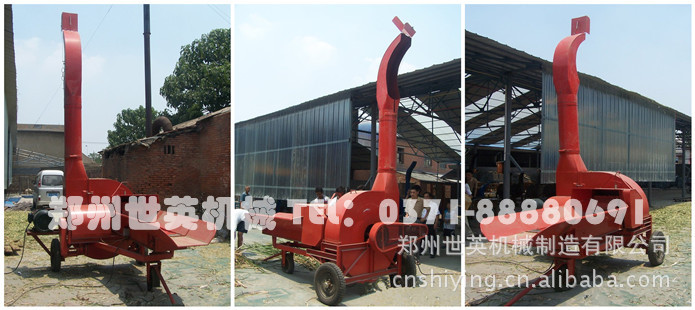

图1:9Z-12C型秸秆粉碎各个侧面图

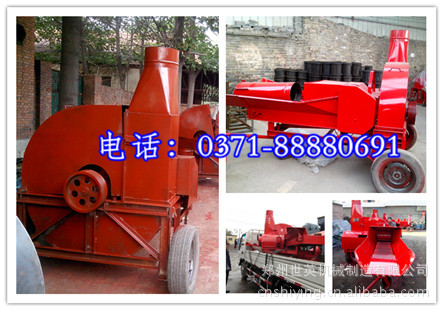

图2:9Z-12C型秸秆粉碎机。

图3:9Z-6A型秸秆粉碎机

图4:秸秆粉碎机车间照。
产品介绍
秸秆粉碎机主要用于秸秆、棉秆、树枝直径5CM以下等植物秸秆的切碎加工,也可用于各种农作物秸秆及牧草的切碎加工。该机整套设备主要用于棉秆、树皮、树枝、玉米秆、麦秆、稻草等生物质的切碎加工,加工的成品可用于发电、造纸、人造板、提炼已醇等。
秸秆粉碎机主要适用于粉碎生长期为一年内的多种植物:如可粉碎棉花、玉米秸秆、茄子、辣椒秧等,粉碎长度可根据客户要求制造。粉碎后的农植物碎屑可用于制造有机肥、燃料、刨花板、纸张等各种生产行业的原料。该设备将原难以销纳的大量绿色垃圾变废为宝,发挥出新的经济价值,同时也保护了环境、改良了土壤,创造出良好的社会效益。
产品优势
1、机械自动进料:操作方便快捷,生产效率高。
2、工作平稳:鼓式、连续粉碎,并经动平衡处理,安全可靠。
3、经久耐用:钢结构组件,选料坚实可靠,采用大功率调心轴承,使用寿命长。
4、使用成本低:功率小;切刀选材优良,双面刀刃,寿命达500至1000小时,且可反复重磨。
5、移动方便:可根据客户的要求生产拖挂移动式粉碎机,便于野外生产。
工作原理
秸秆粉碎机可用电机、柴油机或30-50马力拖拉机配套,主机由喂入机构、铡切机构、抛送机构、传动机构、行走机构、防护装置和机架等部分组成。具有结构合理、移动方便、自动喂料、安全可靠等特点。
其各部分组成如下:
1)、喂入机构:主要由喂料台、上下曹锟、定刀片、定刀支承座组成
2)、铡切抛送机构:主要由动刀、刀盘、锁紧螺钉等组成
3)、传动机构:主要由三角带、传动轴、齿轮、万向节等组成
4)、行走机构:主要由地脚轮组成
5)、防护装置:由防护罩组成
技术参数
机型 | 9ZT-12C | 9ZT-9C | 9Z-6A | 9Z-4C | 9Z-2.5 | 9Z-1.5 |
配用电机(kw) | 18.5 | 15 | 7.5 | 5.5 | 4 | 单相电机-4 |
配用柴油机(hp) | ≥30 | ≥28 | ≥15 | ≥12 | ≥8 | |
生产效率(t/h) | 4-25 | 3-20 | 2.5-15 | 2-8 | 1-4 | 0.5-1.5 |
成品物料长度(mm) | 两刀18.27.38.53三刀12.18.25.35 | 两刀18.27.38.53 三刀12.18.25.35 | 两刀18.27.38.53三刀12.18.25.35 | 两刀34.44 三刀17.22 | 三刀15.35 四刀11.22.26.54 | 三刀15.35 四刀11.22.26.54 |
使用尺寸(mm) | 2630×2230×4120 | 2620×2140×4110 | 2147×1600×2756 | 1737×1575×2315 | 1230×1150×1695 | 1030×950×1495 |
运输尺寸(mm) | 2630×1690×1870 | 2620×1720×1850 | 755×1393×1585 | 630×1010×1300 | 510×982×1050 | 310×782×850 |
链条输送带 | √ | √ | √ | △ | × | × |
喂草辊 | √ | √ | √ | √ | × | × |
拖拉机悬挂架 | × | × | × | √ | √ | √ |
拖拉机拖挂架 | √ | √ | △ | △ | × | × |
三轮车联接架 | × | × | × | △ | △ | △ |
柴油机架 | △ | △ | △ | △ | △ | △ |
柴油机动力输入轴 | △ | △ | △ | △ | × | × |
橡胶地脚轮 | △ | △ | △ | △ | △ | △ |
注:“√”为标准配置,“△”为可选配置,“×”为不适用该配置。
大型秸秆粉碎机 | 9ZT-30 |
主机功率(kw) | 30 |
喂料功率(kw) | 4 |
转速转速(r/min) | 1470 |
生产效率(t/h) | 20-30 |
使用尺寸(mm) | 4290×2510×4510 |
运输尺寸(mm) | 3630×2070×2810 |
主机重量(kg) | 2300 |
刀盘转速(r/min) | 450 |
动刀片数(片) | 3 |
传动型式 | 普通V带传动 |
普通V带 | C3050五根 |
皮带输送机(可选) | 功率3kW,输送距离 4.5m 5000×1000×830mm |
