供应台湾创鸿牌CH105系列鼓包机
供应台湾创鸿牌CH105系列鼓包机
1.本机种实用于PC.PVC.PE.PBC等薄膜开关的热压鼓包首选机型.
2.此机台采用四柱型,精密度较高,且四柱分别装置直线自润轴承,平面度及垂直度.可控制在0.02mm以内.
3.上,下可分别发热控制,公差上,下1度,液晶显示,行程可精调,下压计时，保压,计数,压力均可调;快慢速装置,快速下压,遇模慢行,快速回升.
4.安全操作,双手按钮,急升开关,脚踏开关,上下点动控制,使装卸模具方便,操作简单。
5.机台上下板及发热板全部经过热处理及电镀处理,长期使用不易变形,可保持精确度,机台的发热管件全部采用不锈钢罩,以提高工人操作的安全性,机台加装光电护手(电子眼).替代传统式冷冲压,可一次成型.无报废率.
6.出力：3T-50T供选择。
供应台湾创鸿牌CH105系列鼓包机

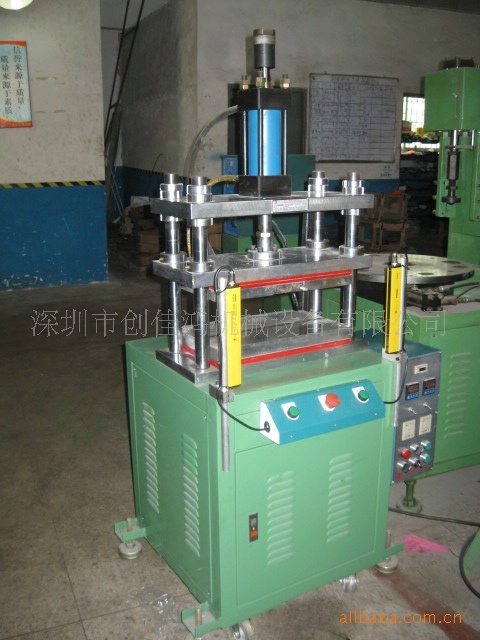

四柱油压鼓包机
CH105
规格 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） | G（mm） |
CH105-3T | 1760 | 870 | 160 | 870 | 600 | 690 | 100 |
CH105-5T | 1760 | 870 | 160 | 870 | 600 | 690 | 100 |
CH105-10T | 1760 | 870 | 160 | 880 | 600 | 690 | 100 |
CH105-15T | 1800 | 1000 | 200 | 890 | 600 | 690 | 150 |
CH105-20T | 1800 | 1000 | 200 | 900 | 600 | 690 | 150 |
CH105-30T | 1900 | 1100 | 200 | 920 | 650 | 780 | 150 |
CH105-50T | 1900 | 1100 | 200 | 950 | 650 | 780 | 150 |
规范
规格 | CH105-3T | CH105-5T | CH105-10T | CH105-15T | CH105-20T | CH105-30T | CH105-50T |
理论出力 | 3T | 5T | 10T | 15T | 20T | 30T | 50T |
行程范围 | 100mm | 100mm | 100mm | 150mm | 150mm | 150mm | 150mm |
最大工作高度 | 160mm | 160mm | 160mm | 200mm | 200mm | 200mm | 200mm |
工作台面积 | 450*240mm | 450*240mm | 450*240mm | 550*300mm | 550*300mm | 600*350mm | 600*350mm |
油缸下压速度 | 120mm/sec | 120mm/sec | 120mm/sec | 60mm/sec | 60mm/sec | 80mm/sec | 80mm/sec |
油缸慢压速度 | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec | 0-50mm/sec |
油缸上升速度 | 120mm/sec | 120mm/sec | 120mm/sec | 80mm/sec | 60mm/sec | 80mm/sec | 80mm/sec |
操作压力 | 6Mpa | 6.3Mpa | 13Mpa | 13Mpa | 13Mpa | 17Mpa | 16Mpa |
轴孔尺寸 | ф30*40L | ф30*40L | ф30*40L | ф30*40L | ф30*40L | ф40*40L | ф40*40L |
电源 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 |
马达功率 | 2HP (1.5KW) | 2HP (1.5KW) | 3HP（2.2KW） | 5HP（3.7KW） | 5HP（3.7KW） | 7.5H（5.5KW） | 7.5H（5.5KW） |
操作种类 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 |
三操作方式 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 |
油容量 | 50L | 60L | 80L | 100L | 120L | 150L | 150L |
本机重量 | 约350Kg | 约380Kg | 约450Kg | 约600Kg | 约700Kg | 约900Kg | 约1200Kg |
鼓包机销售电话：0755-28026842
