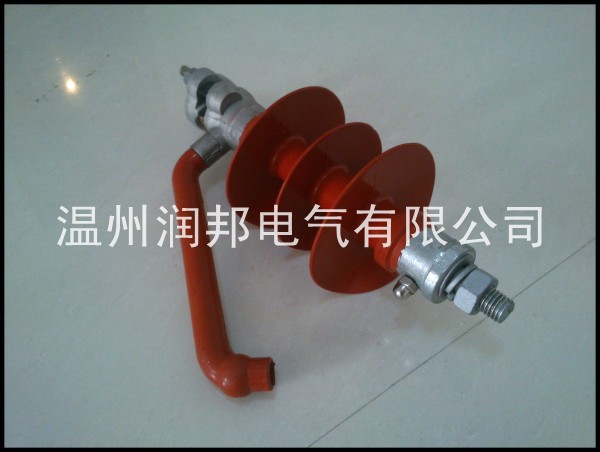

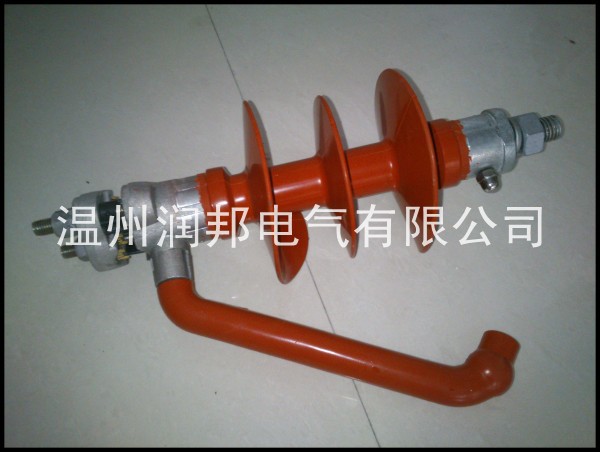

1.本产品分穿刺式和非穿刺式（剥除绝缘层）二种，其主要由绝缘护罩、夹线铝合金金具、复合绝缘子、引弧棒和下钢脚等组成。　　2.引弧棒和夹线金具装配连接成一体，当雷击发生时，引弧棒和下钢脚之间引起闪絡放电，形成短路通道，接续的工频电弧移动到引弧棒和钢脚之间燃烧，以保护导线免于烧伤。因引弧棒绕开伞裙并调至最佳放电间隙，放电效果更好并防止烧坏绝缘子伞裙。　　3. FEG-12/5型具有穿刺式的刺齿构造，刺齿可拆卸，剥皮或不剥皮用途可选择。刺齿采用比铝强度更高电性能更好的铜合金，表面经过电（渗）镀处理以防止铜铝结合时氧化，这样铜或铝线路都可使用。穿刺式的不需剥除导线绝缘层，避免线芯进水和腐蚀，安装施工极为方便，可极大地减轻操作工人的劳动强度。　　4.采用复合材料制作的绝缘子比PS-15等电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平，可满足广大用户对绝缘子的防污秽要求。　　5.绝缘护罩采用硅橡胶材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能。　　6.已考虑到防止鸟类对架空导线造成短路危害的独特结构。　　7.能耐受5次左右工频大电流电弧的烧灼。

安装方法

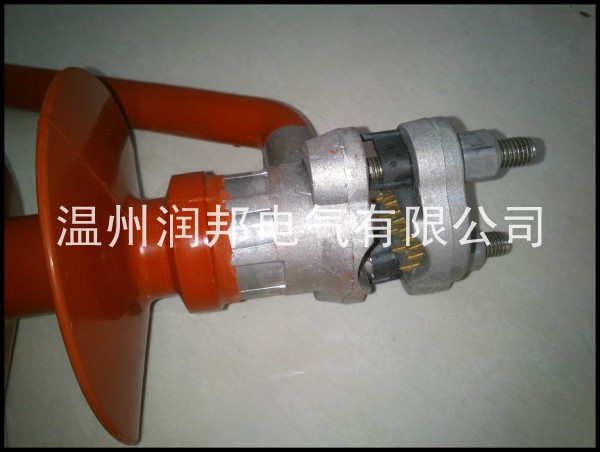

1、安装产品前，首先要检查FPEG-12/5型高压线路防雷支柱复合绝缘子导电弧棒和高压电极装配连接成一体是否牢固可靠，紧固螺母把导弧棒和高压电极调整到需要位置，以保证放电间隙防向和尺寸。

2、防雷支柱绝缘子的夹线槽应对准导线平行方向安装在横担上，拧紧钢脚螺母，等同传统的绝缘子安装方法，把引弧棒朝向横担的（距离横担最远处）远外侧;引弧棒朝向一个方向，最好是朝向负荷侧。

3、穿刺式的夹线方式为：根据导线截面及天气温度设定扭力扳手扭力值：26-32Nm，用扭力扳手交替、对称拧紧2个压力螺母。用肉眼检查，基本看不见刺齿根部即可，然后拧紧备紧螺母，防止压力螺母松动。（兆

4、非穿刺式的夹线方式为：绝缘导线剥开一段约65-80mm嵌入绝缘子夹线金具上, 用扳手把压紧螺母拧紧带动压块座压紧导线即可；绝缘护罩装配在夹线金具的外部。

五、使用条件

1、环境温度：-40℃～150℃

2、海拔高度不超过：1500m海拔

3、最大风速：35m/s

4、地震烈度：8级

六、引用标准

GB/T20142-2006标称电压高于1000V的交流架空线路柱式复合绝缘子-定义、试验方法及验收准则

JB/T8177-1999 绝缘子金属附件热镀锌层通用技术条件

GB311.1-1997 高压输变电设备的绝缘配合

GB/T775.1/2006绝缘子实验方法第1部分一般试验方法

GB/T775. 2/2003绝缘子实验方法第2部分电气试验方法

GB/T775.3/2006绝缘子实验方法第3部分机械试验方法

JB/T9673-1999绝缘子产品
