| 代码 | 输入 | 代码 | 输出1 | 代码 | 输出2 | | 1 | 0-75mVDC | A | 0-5VDC | A | 0-5VDC | | 2 | 0-5VDC | B | 0-10VDC | B | 0-10VDC | | 3 | 0-10VDC | C | 1-5VDC | C | 1-5VDC | | 4 | 0-250VDC | D | 0-10mA | D | 0-10mA | | 5 | 0-10mA | E | 0-20mA | E | 0-20mA | | 6 | 0-20mA | F | 4-20mA | F | 4-20mA | | 7 | 4-20mA | G | -10V-+10VDC | G | -10V-+10VDC | | 8 | 用户特定参数 |
输入阻抗 | 电压型≥100KΩ 电流型；100Ω | | 输出阻抗 | 电压型≥10KΩ 电流型≤550Ω | | 精度 | ±0.2%F.S | | 温度系数 | <50ppm/℃ | | 环境温度 | －10℃-＋60℃ | | 绝缘电阻 | 电源、输入、输出1、输出2之间≥100MΩ(500VDC) | | 绝缘强度 | 电源、输入、输出1、输出2端口之间≥1500VAC/分钟 | | 电源 | 24Vdc±10% | | 消耗功率 | ＜2W |
| 标明输入、输出信号的代码
例：输入0-5V
输出1：4-20mA 输出2：0-5V
输出信号2：1-5V

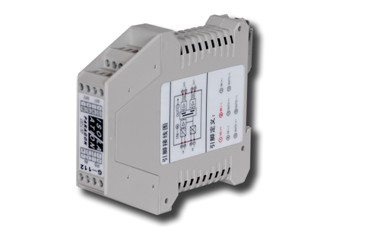

型号G-1122FA |
 24V供电
35mmDIN导轨安装
定端子，螺栓接线
输入、输出、电源，端口间全隔离 |
|
