宝鸿喷砂机械有限公司是一家专业从事表面处理及相关非标产品研究开发、设

计、制造、销售、技术 服务于一体的现代化企业，先后为国内外许多知名大型企

业 和 国家级重点企业提供表面处理设备。本公司经营玻璃珠，棕刚玉。钢丸等各

种磨料，免费为客户打样，代客喷砂加工。

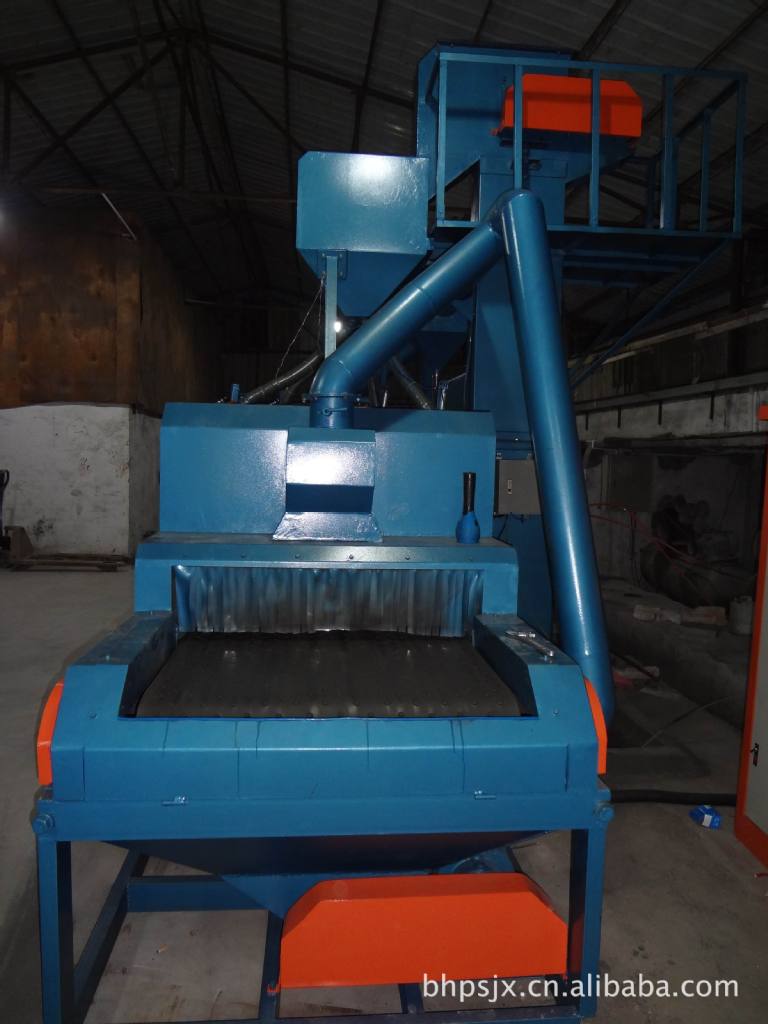

   产品名称：BH4C-900履带通过式抛丸机

   主要技术概要及说明

   一、功能概述：

   BH4C-900型履带通过式抛丸清理机，是针对铝材、灯饰件、压铸件、拉手、家

具铝材等金属和大理石表面处理的专用抛丸喷砂设备。通过抛丸加工，可以清除工

件表面的线纹和内应力，从而提高工件的观赏性和着色的附着力，达到提高产品质

量的目的。该抛丸机具有如下特点：

  ● 抛丸室及抛丸器的布置方式均经过计算机抛射仿真后确定，对工件表面喷砂

全面、彻底。

  ● 采用适当抛丸量、低能耗的抛丸器。能显著的提高喷砂效率，获得满意的清

理质量。

  ● 采用滤袋式除尘器，除尘效率高，低消耗，清灰再生性能好，成本低，更换

、维修方便。

  ● 采用分离装置利用蜗流风选方式，把粉尘、有效丸料、铝氧化皮、破料和大

颗粒杂物分离开来。使工件加工效果好，效率更高，质量一致。

  二、设备技术参数 ：

   设 备 型 号： BH4C-900

   清理工件尺寸 截面（宽×高） 900×250mm

   抛丸器： 数  量 4个

   抛丸量: 4×90Kg/min

   功  率: 4×4KW

   提 升 机： 功  率 2.2KW

   输送装置： 功  率 2.2KW

   输送速度(变频调速)： 1.5～8.0m/min

   辊道装置： 功率 1.5KW

   除尘系统： 处理风量 8500m3/h

   功    率： 3KW

   丸 料 循 环 量： 32.4T/h

   丸料首次加入量： 800～1000Kg

   主机外形尺寸(长×宽×高)： 4000×2100×3700mm

   总  功 率： 23.9KW

   三、设备组成及结构特点：

本设备主要包括：抛丸系统、丸料循环分离系统、输送系统、除尘系统和电气控系

统等五部分。

  1、抛丸系统：

抛丸系统主要由抛丸室和抛丸器组成；抛丸室由钢板及型钢焊接而成，箱式结构，

抛丸器布置在抛丸室上面，抛丸器的位置布置均通过计算机设计确定，根据工件的

特点，选择最佳抛射位置处理方式安装。其箱体内壁衬有一层耐磨合金衬板，衬板

均采用球面耐磨螺栓紧固便于装拆。为防止弹丸及粉尘弹出外溢损耗，在输入仓、

输出仓均设有多层防护板，有效阻挡弹丸的飞溅，不易损坏，输入仓、输出仓室上

部设有吸尘口，吸尘口与除尘系统相接，使整个抛丸室呈负压状态，清理时确保无

粉尘外溢。在抛丸室底部设有隔栅及过滤网，可确保无异物进入丸料循环系统，提

高了设备运行的可靠性，抛丸器采用直联式抛丸器，抛丸器是本机的关键部件，采

用高铬材质。主要由叶盘、叶片、分配器、加速器、电机等部件组成。

   其工作原理是：

   抛丸器的叶轮在高速旋转过程中产生离心力，当丸料流入进丸管时便被加速带

入高速旋转的加速器中心，在离心力的作用下，弹丸经分配器分料口抛出，从高速

旋转的叶片外端加速运动直至抛出，抛出的弹丸形成一定的扇形流束，打击工件表

面，扇形流束可调节。叶盘、叶片、加速器、分配器紧固在电机主轴上，并随其一

同高速旋转，分配器固定在抛丸器壳体上。分配器的分料口是改变弹丸的抛出方向

，分料口角度的大小决定弹丸的径向散射角。

  2、丸料循环净化系统：

  丸料循环净化系统主要由螺旋输送机、斗式提升机、分离器、储料箱、供丸阀、

抛丸器等部件组成，使弹丸有效循环使用，并去除杂物.抛丸室箱体底部形成锥斗

，能有效的将丸砂集中至螺旋输送机，净丸料送入斗式提升机入口。斗式提升机将

丸料提升至分离器上部，再到储砂箱里。分离器利用蜗流风选方式把粉尘、铝氧化

皮、破碎丸料、大颗粒杂物和有效丸料分离开来，粉尘由除尘机组过滤收集。破碎

丸料则通过除尘系统中的沉降室排出，较为粗大的杂物由筛网阻隔（应根据使用情

况定期清扫），有效丸料最后贮存在贮料箱中待用。

  3、输送系统：

  主要由履带、耐磨辊筒、传动链轮、传动链组成，它是将加工工件从进口输送到

出口的主要辅助机构。

  4、除尘系统：

  它是丸料进行分离、筛分的主要辅助系统，也是收集和排除粉尘的系统,主要由

滤袋式除尘器、除尘管道、调节阀组成，粉尘经管道系统和滤袋过滤后排放，该系

统除尘效率高，粉尘排放控制在国家规定的排放浓度。

  5、电气控制系统:

  是机器的重要组成部分。主要由交流接触，热继电器等元件组成控制电器，来实

现机器的控制工作指令。电器设计有自动过载保护和断相保护功能。过载保护是当

某一机构发生故障时，电流增大，热继电路自动切断接触的线圈电流，电机停止运

行——此时对应机构的工作指示灯熄灭，指示故障，给故障的判断、维修带来方便。
  6、工作原理:

  工件放在输入端，以履带输送为介质，匀速通过抛丸室。开启抛丸装置，这时抛

丸器开始工作，被加工工件表面经高速弹丸束冲击后，其表面产生匀均的粗糙度。

工作循环连续进行。丸砂通过循环分离系统完成筛分，粉尘则通过吸尘系统吸收过

滤、排放完成。

  四、服务：

    １、设备安装前，供方技术人员提供有关技术咨询，协助需方做好基础施工工作。
    ２、供方免费安装、调试，并对需方相关人员提供操作、维修方面的指导培训。
    ３、保修一年。

    ４、供方备有充足的优质、优价、品种齐全的易损备件供需方选用，供方将提

供全方位优质服务。

５、供方提供详细的操作、调整及维修使用说明书及满足需方维修所需的易损件规

格、型号等。
