概述 APPLICATION

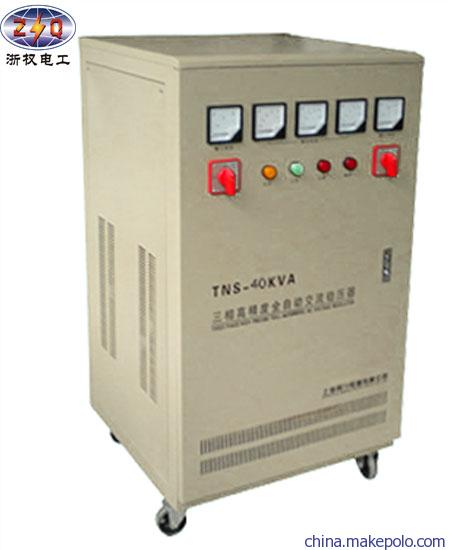

TNS系列高精度全自动三相交流稳压电源，由单相TND(SVC)系列高精度自动稳压电源组合而成，三相分相调节，保证各相电压稳定安全，电网输入为三相四线制，星形(Y形)接法，输出可用三相四线制或三相三线制，由三只电流表分别指示各相的输出电流，由一只转换开关和一只电压表换档检测各相输出线电压。

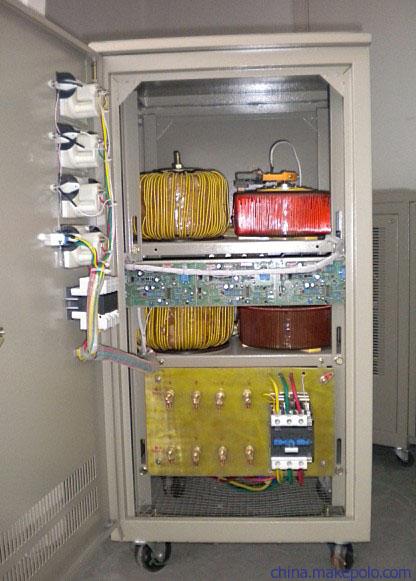

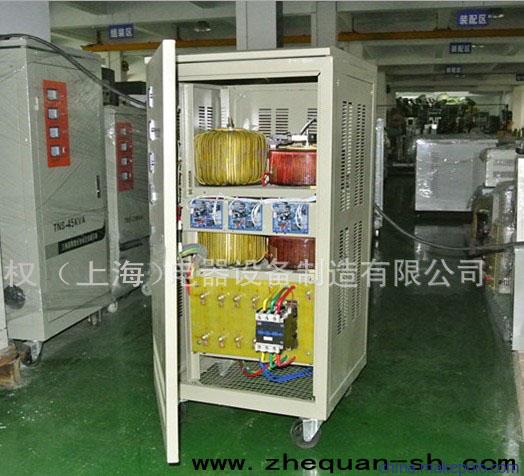

20KVA及以上规格TNS系列高精度自动三相交流稳压器，由三只相应规格的单相自动稳压电源构成，采用自耦式。
产品性能 SPECIFICATIONS
|
输入电压
Input voltage |
三相 Three phases :260V-430V |
输出电压
Output voltage |
三相 Three phases：380V±3% |
|
相数
Phase number |
三相 Three phases |
调整时间
Response time |
<1秒（输入电压变化10%时）
<1sec.（against 10% input voltage deviation） |
|
效率
Efficiency |
≥90% |
环境温度
Ambient temperature |
-10℃~+40℃ |
|
相对湿度
Relative humidity |
<90% |
波形失真
Waveform distortion |
无附加波形失真
Non-lack fidelity wareform |
|
频率
Frequency |
50Hz/60Hz |
绝缘电阻
Insulation resistance |
>5MΩ |
外型尺寸、包装 OUTLINE & PACKING
|
型号规格
Model |
输出功率
Output power （KVA） |
产品尺寸Outline（cm） |
净重
Weight(kg) |
|
长（L） |
宽（W） |
高（H） |
|
TNS-1.5K |
1.5 |
48.5 |
22.5 |
17 |
20 |
|
TNS-3K |
3 |
48.5 |
22.5 |
17 |
24 |
|
TNS-4.5K |
4.5 |
48.5 |
22.5 |
17 |
28 |
|
TNS-6K |
6 |
36 |
28 |
68 |
29 |
|
TNS-9K |
9 |
38 |
32 |
78 |
43 |
|
TNS-15K |
15 |
44 |
36 |
78 |
68 |
|
TNS-20K |
20 |
52 |
40 |
86 |
85 |
|
TNS-30K |
30 |
49 |
46 |
97 |
91 |
|
TNS-40K |
40 |
64 |
57 |
118 |
175 |
|
TNS-50K |
50 |
64 |
57 |
118 |
185 |
|
TNS-60K |
60 |
64 |
57 |
118 |
196 |
|
TNS-75K |
75 |
67 |
55 |
132 |
207 |
|
TNS-100K |
100 |
67 |
55 |
132 |
273 |
