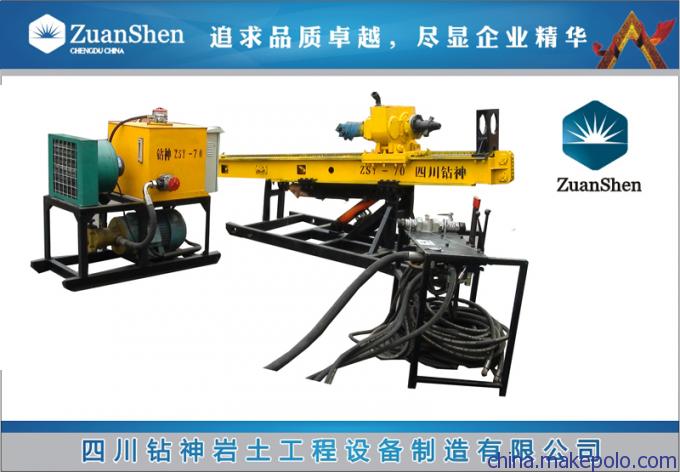

一、钻机的用途及特点

1、钻机的用途

该液压钻机主要用于铁路、公路、水利、水电站滑坡治理工程及危岩锚固工程的锚固孔、排水孔、注浆孔施工，以及爆破工程的爆破孔和隧道管棚支护孔的施工。

2、钻机的性能特点

（1）本钻机结构紧凑，重量轻以及可拆性好，便于搬迁和就位；采用全液压控制，操作方便灵活，省时、省力且可远距离操作。

（2）本机采用低速大扭矩马达，使整机性能稳定、可靠、寿命长。

（3）本机适用范围广，钻进能力强；动力头行程长，钻进效率高。

（4）动力头与导轨采用新型耐磨板连接，导轨磨损很少。

（5）本机钻孔角度范围大，可0~360度。轨道可沿底盘架前后滑移，钻孔定位方便、可靠。

二、钻机的主要技术参数

1、钻孔直径（mm）：Φ110~Φ230

2、钻孔深度（mm）：100~35

3、钻杆规格（mm）：Φ89×1500；Φ114×1500

4、钻孔角度（°）：0～360（任意角度都可施工）

5、动力头输出转速（rpm）：36

6、动力头输出最大扭矩（N·M）4000

7、动力头最大行程（mm）：1800

8：副轨道行程（mm）：500

9、动力头最大提升力（KN）：45（0～45）连续可调

10、动力头最大进给力（KN）：30（0～30）连续可调

11、液压系统额定压力（Mpa）：16

电机功率：22 KW

13、钻机质量：总质量为1260Kg

①主机（含动力头、轨道和底盘架）：770Kg

②液压站（含邮箱、散热器、油泵电机和支架）：346Kg

③操作台（含操作台架、多路换向阀和液压油管）：150Kg

最大部件（动力头）质量：235Kg

14、①主机外形尺寸（长×宽×高）（mm）：

    a运 输 状 态： 3010×900×1270

    b水平钻进状态：3050×900×1190

    c垂直钻进状态：2150×900×3100

    ②液压站外形尺寸（长×宽×高）(mm)：1850×810×1280
