一、概述

  本型电流互感为塑料外壳，全封闭、户内型产品。适用于额定频率为50HZ或60HZ，额定0.66KV以下的电力系统中作电流，电能测量。产品符合IEC60044-1;2003及GB1208-2006《电流互感器》标准。

二、使用条件

  1、海拔高度不超过1000米；

  2、周围环境温度不高于+40?，不低于-5?；

  3、周围空气的相对湿度不大于85%（20?）；

  4、安装场所无严重影响互感器绝缘的气体，蒸气，化学沉积，污秽及其它爆炸性和腐蚀性介质。

三、结构简介

  该系列电流互感器为ABS阻燃塑料外壳全封闭结构，使产品不易受潮湿；导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级的精度，超导磁材料的应用使产品在同体积下能达到0.2S划0.5S级，使产品能在一次电流1%-120%宽负荷下准确的计量电能。一次为：P1、P2,二次为S1,S2当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。

 持别提醒：1、当一次电流通过时，二次回路不得开路，否则有高压产生。

           2、该电流互感器一次孔为两排结构。

四、型号及含义

五、主要技术参数：

1、额定一次电流：30-5000A;                2、额定二次电流：5A或1A;

3、额定电压：0.66KV;                      4、计量准确级次：0.2S、0.5S、0.2、0.5；

5、负荷的功率因数：cosØ=0.8(滞后)；        6、产品标准：GB1208-2006《电流互感器》

7、其它技术参见下表：

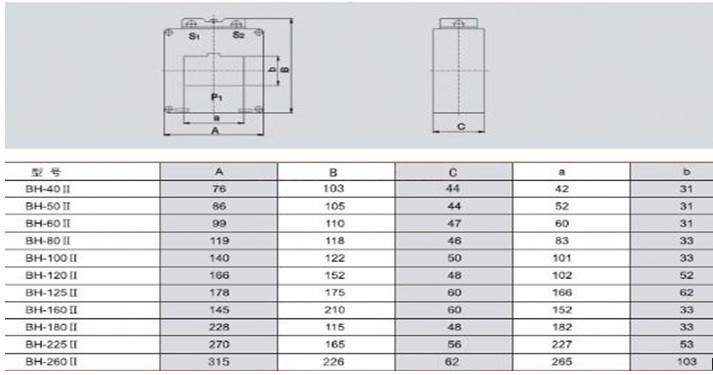

六、外形尺寸
