电器规格说明

　　主电源             三相五线制380VAC 50Hz 15A

　　（需要工作零线,保护接地）

　　电控供电电源       24VDC
　　0.5A 及 12VDC 3A

　　触摸屏             嵌入式工控一体屏

机械规格说明

　　总体尺寸（包括电动推杆）   2140HX890WX940D mm

　　脱模装置（不包括手柄）     800HX304.8WX355.6D mm

　　高度（不包括电动推杆防护套）     1880 mm

　　重量                             365kg

　　模具重量                         10.2kg

　　底托重量                         3.2kg

　　压实压力范围                     200至1500kpa可调

　　旋转圈数                         0~999

　　旋转压实角度范围                 0.5度~2.0度
　　可调

　　（出厂时缺省值1.16度±0.02度内部角）

　　旋转速度                         30±0.5rpm

　　试样最高温度                     170℃

　　模具最高温度                     175℃

　　设备放置环境温度                 -5~40℃

简介

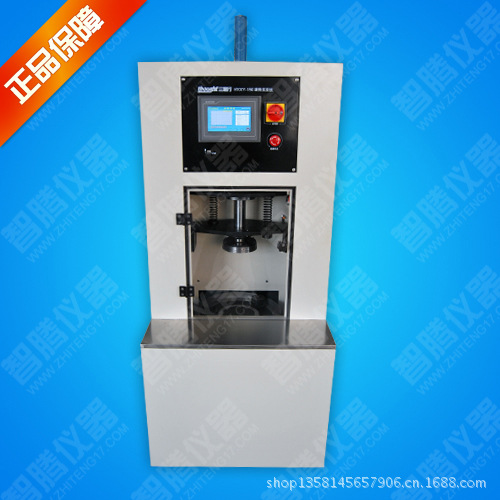

为了使用者的安全，所有旋转部件都被覆盖封闭，在旋转压实过程中人体不能触及。如果外维护罩安装不当，或实验舱门打开，旋转压实仪都将停止工作。控制操作屏在仪器的右上方提供操作此仪器的人机界面。控制操作屏左边的旋转开关是仪器的控制开关，右边的红色开关是急停开关能使所有的运动停止下来，并且释放出所有对使用者和仪器造成威胁的力。

HYXY–150型旋转压实仪有一个可以开关的门，在旋转压实仪正前方，即试验试样舱门。在旋转压实仪的操作台左下方有一个可以打开的窗口，此窗口用来改变和调节旋转压实角度。拆除前面护罩可以对旋转部件和设备的电控部分进行维护。

为了使试验室更灵活使用此仪器，HYXY-150型旋转式压实仪提供两种压实模式：自动和手动模式。自动压实模式在所有设置完成以后，只需按一个键就可以完成压实沥青混合料样品；手动模式在样品压实过程中，允许用户对其每个阶段或状态进行控制。

HYXY-150型旋转式压仪允许用户试制直径100mm或150mm的两种规格沥青混合料试样。旋转角度可在0.5°到2.0°之间可调，缺省值是在1.16°（内部角），角度调整的精度为0.01°。

注意：

在使用HYXY-150型旋转式压实仪之前必须仔细阅读本手册和手册中的安全使用信息，北京三思行测控只对确保安全使用HYXY-150型旋转压实仪的用户负责。对于忽视本手册或设备上的安全使用信息或警示而造成的损失，破坏或个人伤害，无论是制造商，代理商或批发商，都将不承担任何责任。没有本公司同意，对设备任何理由的拆卸而造成的损失，破坏或人员伤害，本公司将不承担任何责任。
