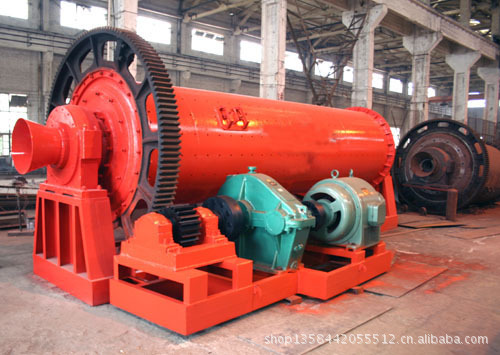

选矿球磨机
用途：
主要用于选矿、陶瓷、化工、水泥、玻璃、耐火材料等行业。球磨机分干、湿两种，干式用于耐火材料、水泥、化肥、玻璃行业；湿式用于选矿、陶瓷、化工行业。
主要技术参数
规格型号 筒体转速（r/min） 生产能力（t/h） 装球量 (t) 电机功率(kw) 重量 (t)
Ф900×1800 40.7 0.3-1.8 1.6 11 3.9
Ф900×3000 40.7 1-3 2.3 22 4.4
Ф900×3500 40.7 1-3.2 2.5 22 4.95
Ф1200×2400 32 1.2-5.5 3.5 30 6.5
Ф1200×4500 32 1.4-7.5 4.8 55 11
Ф1500×3000 29.5 2-5 6 75 13.8
Ф1500×5700 29.5 4-15 12 130 24.7
Ф1830×6400 25 6-16 19 210 33
Ф1830×7000 25 6-17 21 245 34.5
Ф2100×4500 25 5-16 19 210 32.8
Ф2100×7000 25 6-45 22 320 41.5
Ф2200×4500 21.6 7-45 22 320 43
Ф2200×6500 21.6 7-48 24 320 47
Ф2400×3600 21.6 10-45 28 320 52
Ф2700×3600 20.6 16-60 35 400 89
Ф3200×3100 18 24-110 47 600 103
操作维护检修规程
操作规程
1、开车前检查好机械和电器各部分，检查各连接螺栓是否松动；各润滑点润滑是否正常，传动装置是否正常可靠，防护装置完好，电器仪表是否灵敏，电机碳刷接触良好。
2、盘车一周，检查设备转动部分或周围有无障碍物，并消除。启动时周围不准站人。
3、检查无误后，按启动按钮启动电机，注意电流变化。磨球机连续起动不得超过两次，第一次与第二次隔5分钟以上，如果第三次起动，必须同电工、钳工配合检查后，方可起动。不得与其它设备同起，要交错起动，以免跳闸。
4、磨球机正常运转后，要严格按给水、给矿、添加钢球的规定，禁止超负荷运转，空转时间不超过15分钟，以免打坏衬板。
5、运行中要注意检查筒体是否漏浆，认真观察电流、电压、给料、给水是否正常，每半小时检查一次电机及主轴温度不大于60°С，发现问题及时处理。
6、运转中要注意观察中空轴、油环是否转动带油，中空轴温度是否正常，如发现中空轴发热，接近烧瓦时，应立即采取强制冷却措施，不得马上停车，以免造成“抱轴”。同时注意检查各润滑部位油量、温度，定时加油。
7、球磨机停车前应先停止给矿，待机内精矿处理完后，停止给水。按停车钮，拉下电闸。
8、在无通知停电时，首先拉下刀闸，按停止按钮，停止给矿、给水。
9、停车后，清理设备和环境卫生，保证文明生产。
维护规程
1、球磨机的操作维护人员要熟悉掌握粉碎设备的结构性能及各部件的名称、规格、作用。
2、操作人员要按“四定”原则，以润滑图所标注的各部要求润滑，不得使用未经处理的废油，保持润滑点清洁。
3、运转中注意检查各部轴承温度不超过60℃，并检查各部螺栓有无松动，有无异常声响，给矿给水是否均匀，筒体有无漏浆现象，电机电流、电压是否正常。传动部分防护罩是否完好。
4、保持设备环境卫生清洁，除运转部分外，其余各部分均要随时处理。
检修规程
（一）、检修周期：1、经修1个月；2、小修1——3个月；3、中修12——24个月；4、大修60——120个月。
（二）、检修内容： 1、经修：主要检查油量、调整各部间隙，坚固各部螺栓，更换个别衬板或检查衬板磨损情况，修补进料器。 2、小修：检查清洗测量齿面磨损情况，检查衬板磨损情况，必要时更换。 3、中修：更换进料部分零件，更换传动小齿转轮和轴承，减速箱解体检查。大齿轮在运行3——5年可根据情况调整使用，中空轴运行3——5年应进行测量。 4、大修：解体检查清洗、测量，根据磨损情况，修理或更换大齿轮、中空轴、球面瓦、传动轴、小齿轮及筒体，修理更换电器元件，电器设备大修后，必须进行试运行验收工作。
（三）、检修标准： 1、两轴承底座上加工面在同一水平面上，中心间距允差1mm，纵向中心线不平行度偏差0.5mm，横行中心线偏差每米0.5mm。 2、瓦座球形接触面应接角均匀；每50ⅹ50mm2内不少于1——2点；中空轴与瓦接触面应为90°——100°每平方英寸不少于2点，轴颈与轴承两侧间隙近似相同。 3、筒体法兰与前方端盖的配合面应保证良好接触，不准加垫片，两中空轴不同轴度允差小于0.8mm。大齿圈与筒体端盖在连接装配校正时，应坚固止推，上好定位销，齿圈的径向摆动不大于0.5mm，轴向摆动不大于0.84mm。 4、衬板安装时应先安装端盖，筒体衬板应从人口处开始，按装配要求进行，各螺钉要均匀把紧，不得漏水。橡胶衬板配合不得有缝隙，有缝隙处要用海绵堵死。 5、小齿轮中心线与大齿轮的中心线要平行，其偏差每米不大于0.2mm。齿顶间隙1/4模数，齿侧间隙1.06-----1.8mm，齿面接触面积不小于齿长的50%，齿高的40%。 6、减速机、电机及传动轴的传动联轴器应保持很高的同轴性，中心线不同轴度不大于0.3mm，中心线倾斜度小于1/1000。 （四）、主要磨损报废标准： 1、轴瓦磨损大于其厚度的1/3。 2、小齿轮面磨损量不应大于齿厚的30%，大齿圈齿面的磨损量大于齿厚的25%，可倒面使用，磨至1/2时应报废。 3、齿圈轮缘扭曲度变形量不应大于7.5mm。 4、中空轴外表面产生沟槽、斑痕或其内圆面上局部磨穿致中空轴变形，裂纹等情况时应更换。
球磨机的维护和检修
对球磨机的维护和检修是一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命，那么在使用过程中如何正确的维护和检修，下面给予介绍：
1、所有润滑油在磨机投入连续运转一个月时应全部放出，彻底清洗，更换新油。以后结合中修约每6个月换油一次。
2、各润滑点润滑情况和油面高度至少每4小时检查一次。
3、磨机运转时，主轴承润滑油的温升不超过55℃。
4、磨机正常运转时，传动轴承和减速机的温升不超过55℃，最高不超过60℃。
5、大、小齿轮传动平稳，无异常噪音。必要时应及时调整间隙。
6、球磨机运转平稳，无强烈震动。
7、电机电流应无异常波动。
8、各连接紧固件无松动，结合面无漏油、五漏税水、无漏矿现象。
9、钢球依磨损情况及时添加。
10、如果发现不正常情况应立即停磨检修。
11、磨机衬板被磨损70%或有 70mm长的裂纹时应更换。
12、衬板螺栓有损坏造成衬板松动时应更换。
13、主轴承严重磨损时应更换。
14、格子式球磨机的篦子板磨损到不能再焊补时应更换。
15、大齿轮齿轮面磨损到一定程度后可翻面继续使用。
16、小齿轮严重磨损应更换。
17、进出料螺旋磨损时应及时焊补，磨损至无法焊补时应更换
18、地脚螺栓松动或损坏应及时修复。
对球磨机的维修时一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命。为了及时发现缺陷病消除隐患，以保证其磨机正常运转，除了日常的维护外，还需要定期停磨，（建议每月一次）对重要部件 如中空轴、主轴承、筒体、减速机、大小齿轮等作认真检查，作详细记录。按照缺陷情况分轻重缓急作适当处理和安排中修及大修计划。
编辑本段球磨机的安装
球磨机应安装在牢固的混凝土基础上。球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化，球磨机的基础应采用整块式结构。 混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验，要求混凝土没有影响强度的缺陷，预留孔的数量和位置符合要求，预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时，在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记，作为安装时的中线基准。 吊装之前应对球磨机分部位全面进行验收，发现问题及时处理。 1、主轴承部分的具体要求参看主轴承部件装配图。 2、筒体部分参看回转部分装配图。 3、传动部分参看传动部分装配图。 4、整体相对位置参看总装图。
常见问题及故障解决
试运转前的准备工作
1、清扫车间内部，将施工用的机具全部撤走。 2、球磨机设备本身的检查清扫： (1)球磨机磨本内是否有物品及杂物； (2)球磨机进出料淄子内和吸尘管内有否杂物； (3)球磨机轴承及磨机外筒体的清扫； (4)将联轴节部位、球磨机磨机轴承、减速机、电动机外表清洗干净； (5)电动机内部用压缩空气吹净，并检查电动机内部有否杂物。 3、油路管道冲洗，一般用过滤后的40＃机油加 20％的防锈剂冲洗。先将通向设备的油管拆下，在设备油路进口处用盲板封死。用临时管道将通向设备进油管与收备出油管联接起来，用循环油泵冲洗，并在油箱的油管滤油网上检查，直至滤购网上没有杂物，方可认为油管内冲洗合格。然后，将油管同样用循环油泵，通过冲洗干净，接在球磨机设备上。 4、逐件逐项检查球磨机地脚螺栓、衬板螺栓的紧固程度。检查电源电压、控制球磨机设备的可靠性。将球磨机电动机与减速机，减速机与磨机的联轴节的联接螺栓，或联接部件卸下，使球磨机各部分能够单独旋转。 5、在球磨机试运转前，先将高压油泵运转，利用高压油膜将球磨机托起形成浮动，减小球磨机的转矩，然后将球磨机各个轴承和润滑部分注油。 6、检查冷却水管有否堵塞现象，球磨机试运转前，先将冷却水管接头打开冲洗管道，直到冷却水干净为止。
试运转要求
按照球磨机电动机、电动机联减速机、减速机联球磨机顺序进行试运转。我国水泥机械设备安装施工验收暂行技术规程“建规7-62”规定，电动机空运转 4小时，带减速机运转8小时，带球磨机运转24小时。球磨机主轴及传动轴瓦温度不超过55℃，减速机滚动轴承温度不超过70℃，就认为合格。现在国外没有明确规定，球磨机运转时间，一般运转两三小时以后，温升及振动等保持在规定范围内，便认为合格。
常见问题及处理措施
1、球磨机运转时，出现有规则的敲打声音，且音响很大。是部分衬板螺栓没有拧紧，在球磨机旋转时，衬板敲击球磨机磨筒体。根据声音判断球磨机衬板部位，找出松动螺栓，另行紧固。 2、球磨机及电动机轴承温度升高，超过规定。用手试摸轴承是局部或是全部温度过高，从以下几条检查处理球磨机。 (1)检查球磨机各部位的润滑点，所用的润滑油牌号与设备出厂说明书是否一致。 (2)检查球磨机润滑油及润滑脂是否变质。 (3)检查球磨机润滑管路是否有堵塞，或是润滑油没有直接进入润滑点，油量不足引起发热。 (4)球磨机轴瓦的侧间隙过小，轴瓦与轴的间隙过大，接触点过多，不能形成轴瓦上的均匀油膜。 (5)球磨机滚动轴承润滑脂过多或过少，过多形成滚动体搅动润滑脂产生热量，并且热量不易散出。过少润滑不良，应按规定加足油量，一般为轴承空隙的1/3～1/2较适当。 (6)球磨机磨体两端的中空轴的密封装置太紧，或是密封体铁件直接与轴相接触。 以上出现的问题，按其原因进行处理，唯独轴瓦的侧间隙过小，或底部接触角过大，必须将磨筒体用油压千斤顶顶起，将轴瓦从轴的一侧抽出，另行刮研瓦口。 3、球磨机减速机轴承发热： 除按球磨机轴承温升检查外，应检查减速机的排气孔是否堵塞，要疏通排气孔。 4、球磨机电动机带减速机启动后，发生振动，主要原因是： (1)球磨机联轴节的两轮间隙太小，不能够补偿电动机在启动时，由自找磁力中心所引起的窜动量。 (2)球磨机联轴节的找正方法不对，致使两轴不同心。 (3)球磨机联轴节的联接螺栓没有相对称的拧紧，并且紧固力程度不一样。 (4)球磨机轴承外圈活动。 处理方法：按规定的对轮间隙调好，使两轴同心。以同等力矩对称紧固联轴节的联接螺栓。 转子不平衡时，将球磨机转子抽出另行找静平衡。 5、球磨机减速机带动磨机时发生巨大振动： (1)球磨机与减速机的平衡轴，轴心不在一直线上，其产生原因是： 磨机安装衬板时，没有进行二次灌浆，或二次灌浆后的地脚螺栓没有紧固好，用卷扬机转动磨筒体，致使磨筒体一端位移，而两轴心不在一直线上，使减速机带动磨机后而产生振动。 处理方法：要重新调整，使球磨机磨机轴心与减速机轴心在同一平面轴心线上。 (2)大型球磨机体积大，重量重，使地基下沉；发生位移。在基础旁设监测沉降点；进行观测，发现有下沉时，进行调整。 6、球磨机减速机运转声音异常： 球磨机减速机正常运转的声音，应是均匀平稳的。如齿轮发生轻微的敲击声，嘶哑的磨擦声音，运转中无明显变化，可以继续观察，查明原因，球磨机停车进行处理，如声音越来越大时，应立即停球磨机进行检查。 值得注意的是，球磨机减速机的平衡轮与中间轮没有按规定的啮合齿标高安装，会造成球磨机高速轴小齿轮带动一侧的中间轴大齿轮，而球磨机中间轴的小齿轮带动平衡轮，球磨机平衡轮又转过来带动另一侧的中间轴，使球磨机减速机没有形成两侧均载转动，发生打点声响，这样是很危险的。
