【仪器组成 】

名称：便携式LED测试仪

标配：主机Q1，5V电源（充电器），USB线，单夹锁（转接座）。

选配：双夹锁（转接座），需另外购买，30元/个。

【特点 】

自动识别LED模块（数码管）内部线路，不论什么脚位、共阴还是共阳，均能正确识别。

恒流方式驱动点亮每个笔段，亮保证亮度一致。
可以设置4档驱动电流：10mA,20mA,30mA,40mA，解决有的LED过亮，有的过暗的问题。-2012.11新增
有共阴、共阳指示功能。-2012.11新增

可以测试24脚以内任意线路的LED模块。

内置1000mAH聚合物锂电池，可以工作4-8小时。

标准MiniUSB充电口，可以使用电脑USB充电或用手通用充电器充电。

超便携设计，体积：重量：

配有两种转接座，适应不同体积的LED模块。

有7种点亮模式：全显，自动共阴逐位点亮，自动共阳逐位点亮，自动逐段点亮，手动共阴逐位点亮，手动共阳逐位点亮，手动逐段点亮。

【应用领域 】

在很多场合甚至可取代专业测试仪。

广泛用于焊线测试、贴膜、检查漏光、检查亮度色度均匀性检查等

产品展示。

用于LED模块老化测试。

IQC检验。

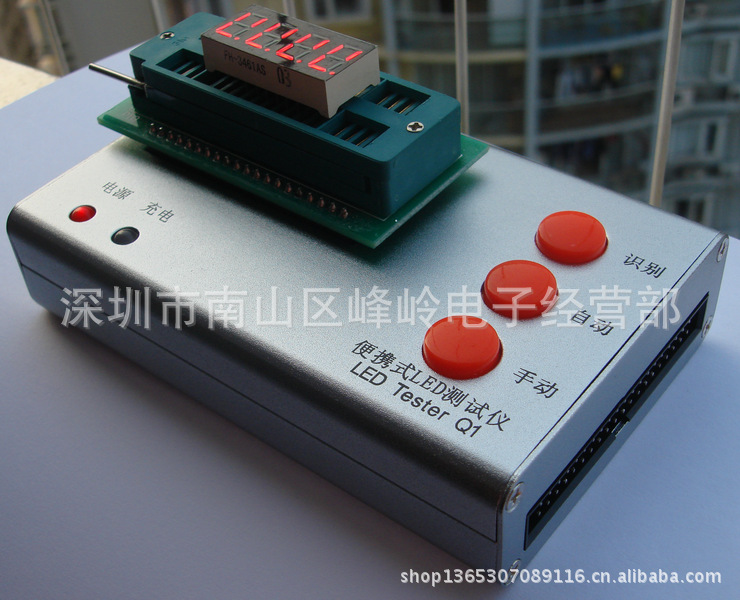

 面板上有锁紧座、电源灯、充电灯、识别键、自动扫描键、手动扫描键。

充电灯：双色灯，充电时为红色，充满为绿色。

识别键：自动识别LED线路图，并全速扫描点亮所笔段。

自动键：共阴或共阳自动逐位点亮LED。

手动键：共阴或共阳手动逐位点亮LED。

同时按下自动键和手动键可以在共阴和共阳模式之间切换。

设置驱动电流，同时按下“识别”键和“自动”键增大驱动电流，同时按下“识别”键和“手动”键减小驱动电流，有4档(10mA,20mA,30mA,40mA)驱动电流可选择,断电自动保存设置。
电源、共阴、共阳指示灯：
1、全显模式下：每秒闪1次为共阳数管，每秒闪2次为共阴数码管，常亮为无法识别。（注：共阴、共阳指示仅供参考，并不是绝对准确，特别是比较复杂的LED）。
2、共阳逐位点亮：每秒闪1次，此时如果测试的正是共阳数码管，可以看到逐个“8”字点亮。
3、共阴逐位点亮：每秒闪2次，此时如果测试的正是共阴数码管，可以看到逐个“8”字点亮。

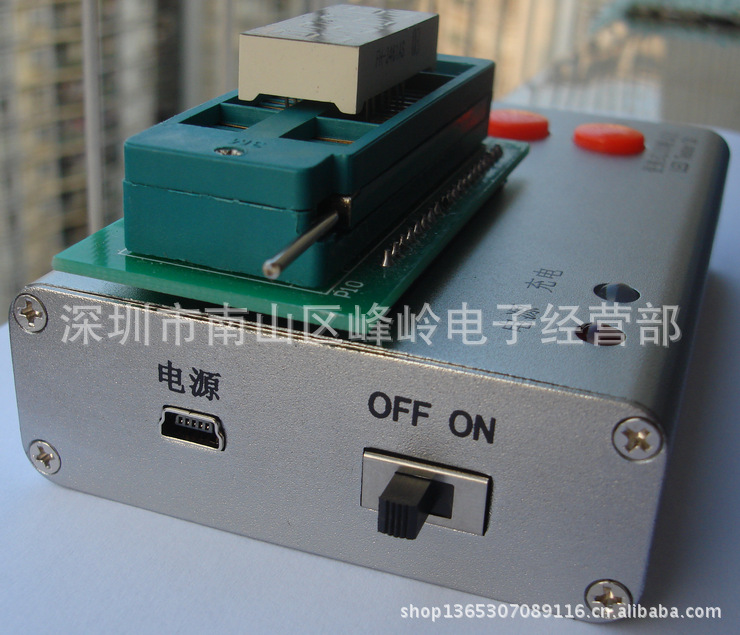

电源接口采用常用的MiniUSB接口设计，可以使用手机USB充电器或电脑USB口充电，更加方便。

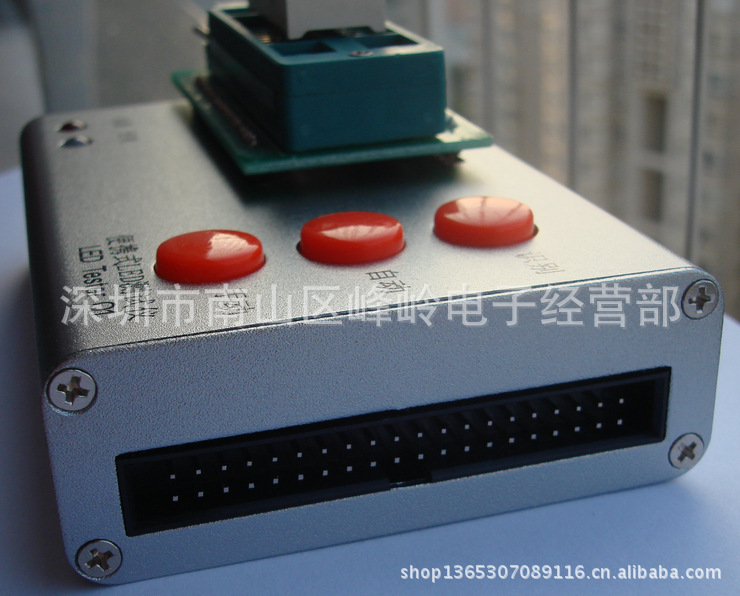

外部接口，方便外接测试架，用于测试特殊的LED模块。

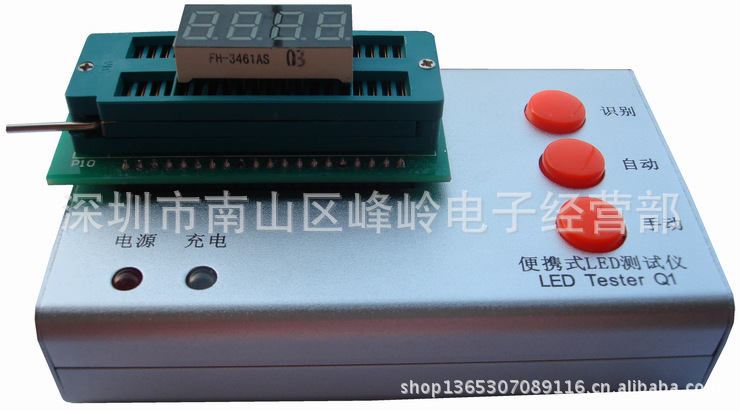

点亮测试（由于相机曝光时间的原因，图片看起来不是全亮，实际肉眼看起来是全亮的）。

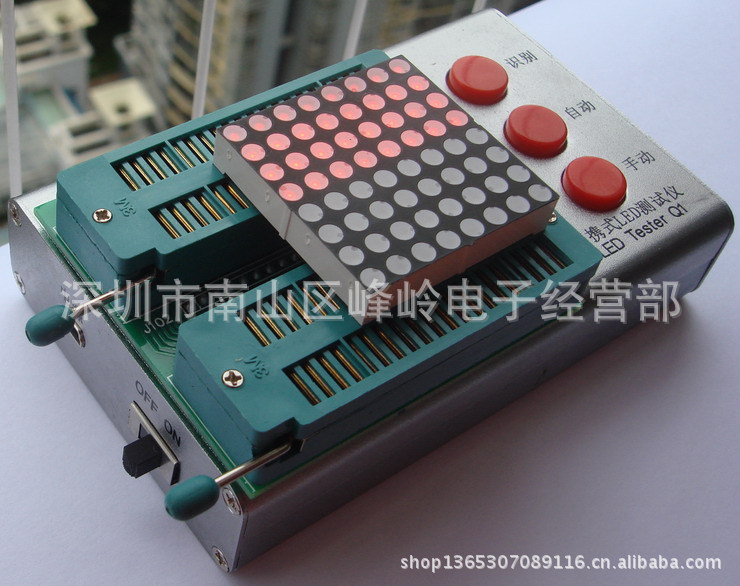

双夹锁转接座（需另外购买），支持更大脚距(最大52mm)数码管，上图点亮8X8点陈LED（由于相机曝光时间的原因，图片看起来不是全亮，实际肉眼看起来是全亮的）。
