♦概述
W6Mo5Cr4V2高速工具钢简称高工钢或高速钢，俗称“锋钢”或“风钢”，简称W6或6542，是钨钼系通用型高速钢的代表钢号。是一种适于高速切削的高碳高合金工具钢,W6Mo5Cr4V2钢它是含有多种合金元素的高合金钢，属莱氏体型钢种。具有高硬度、高耐磨性、高热硬性、高淬透性和足够的塑性和韧性,并有良好的铸、锻、焊和机械加工性能，因而它在工具钢中占有及重要的地位。
W6Mo5Cr4V2高速工具钢突出特点是具有很高的硬度、耐磨性及热硬性（也称红硬性），当刃具温度高达500~600摄氏度左右时，硬度仍无明显下降，能以比低合金刃具钢更高的速度进行切削，主要用于制造切削速度高、负荷重、工作温度高的各种切削刀具，如车刀、铣刀、滚刀、刨刀、拉刀、钻头、丝锥等，也可用于制造要求耐磨性高的冷热变形模具、高温弹簧、高温轴承等。
W6Mo5Cr4V2高速工具钢韧性、耐磨性、热塑性均优W18Cr4V，而硬度、红硬性、高温硬度与W18Cr4V相当，因此W6Mo5Cr4V2高速钢除用于制造各种类型一般工具外，还可制作大型及热塑成型刀具。由于W6Mo5Cr4V2钢强度高、耐磨性好，因而又可制作高负荷下耐磨损的零件，如冷挤压模具等，但此时必须适当降低淬火温度以满足强度及韧性的要求。W6Mo5Cr4V2高速钢易于氧化脱碳，在热加工及热处理时应加以注意。
腾鹏金属材料有限公司出售高质量高速钢：
通用型 ：W18Cr4V(T1） W6Mo5Cr4V2（M2） W9Mo3Cr4V
高性能型：W12Cr4V4Mo(EV4) W6Mo5Cr4V3（M3） W6Mo5Cr4V2Co5(M36)
W2Mo9Cr4VCo8(M42) W6Mo5Cr4V2Al(M2Al，501)
W10Mo4Cr4V3Al(5F6) W6Mo5Cr4V5SiNbAl(B201)
♦化学成分
其主要化学成分为（各元素所占的质量分数）：
♦性能&处理规范
物理性能：
交货硬度:(其他加工方法)≤262HB; (退火)≤255HB。试样热处理制度及淬回火硬度:≥63HRC(箱式炉)、≥64HRC(盐浴炉)
化学性能：
交货状态钢材硬度及试样液回火硬度：交货硬度HBW小于等于（其他加工方法：262，退火：255）；预热温度：730~840摄
热处理：
淬火温度：（盐浴炉1210~1230，箱式炉1210~1230）；淬火：油；回火温度540~560摄氏度；HRC（箱式炉63，盐浴炉64）。
交货状态：
热轧、锻制、冷拉钢棒以退火状态交货，热轧、锻制钢棒以退火+其他加工方法（剥皮、轻拉、磨光或抛光等）加工后交货。

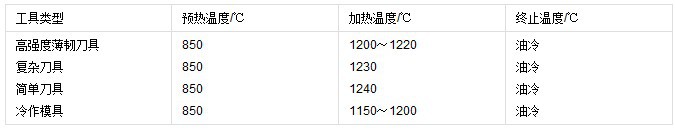

淬火：
♦典型用途
高速钢的主要应用于机械和工具制造业，例如加工中心、车削中心等，高速钢刀具在精密零件，复杂零件，成型加工零件的市场也越来越大，对可磨性的要求也越来越高！
♦高速钢产品介绍
高速钢是一种含多量碳、钨、钼、铬、钒等元素的高合金钢，热处理后具有高热硬性是制造形状复杂、磨削困难的刀具的主要材料。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。
Ψ【按化学成分可分为普通高速钢及高性能高速钢，】
普通高速钢
♦钨 系高速钢
典型牌号为w18Cr4V，热处理硬度可达63-66HRC，抗弯强度可达3500MPa，可磨性好。
♦钨钼 系高速钢
典型牌号为W6Mo5Cr4V2，目前正在取代钨系高速钢，具有碳化物细小分布均匀，耐磨性高，成本低等一系列优点。热处理硬度可达63-66HRC，抗弯强度达4700MPa，韧性及热塑性比w18Cr4V提高50％。常用于制造各种工具，例如钻头、丝锥、铣刀、铰刀、拉刀、齿轮刀具等，可以满足加工一般工程材料的要求。只是它的脱碳敏感性稍强。
另一牌号的普通高速钢为W9Mo3Cr4V，这是中国近几年发展起来的新品种。强度及热塑性略高于W6Mo5Cr4V2，硬度为HRC63-64，与韧性相配合，容易轧制、锻造，热处理工艺范围宽，脱碳敏感性小，成本更低。
这三个牌号的普通高速钢在中国市场的比例分别为:
W18Cr4V，16.5％ † W6Mo5Cr4V2,69％ † W9Mo3Cr4V,11％
高性能高速钢
高性能高速钢具有更好的硬度和热硬性，这是通过改变高速钢的化学成分，提高性能而发展起来的新品种。它具有更高的硬度、热硬性，切削温度达摄氏650度时，硬度仍可保持在60HRC以上。耐用性为普通高速钢的1.5-3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具。主要品种有4种，分别为高碳系高速钢、高钒系高速钢、含钴系高速钢和铝高速钢。
♦高碳 系高速钢
牌号为9w18Cr4V，因含碳量高(0.9％)，故硬度、耐磨性及热硬性都比较好。用其制造的刀具在切削不锈钢、耐热合金等难加工材料时，寿命显著提高，但其抗弯强度为3000MPa，冲击韧性较低，热处理工艺要求严格。
♦高钒 系高速钢
牌号有W12Cr4V4Mo及W6Mo5Cr4V3(美国牌号M3)，含钒量达3-4％，使耐磨性大大提高，但随之带来的是可磨性变差 。高钒系高速钢的使用及发展还需要依赖于磨削工艺及砂轮技术的发展。
♦钴 系高速钢
牌号有W2Mo9Cr4VCo8(美国牌号M42)。其特点为：含钒量不高(1％)，含钴量高(8％)，钴能促使碳化物在淬火加热 时更多地溶解在基体内，利用高的基体硬度来提高耐磨性。这种高速钢硬度、热硬性、耐磨性及可磨性都很好。热处理硬度可达67-70HRC，但也有采取特殊热处理方法，得到67-68HRC硬度，使其切削性能(特别是间断切削)得到改善，提高冲击韧性。钴高速钢可制成各种刀具，用于切削难加工材料效果很好，又因其磨削性能好，可制成复杂刀具，国际上用得很普遍。但中国钴资源缺乏，钴高速钢价格昂贵，约为普通高速钢的5-8倍。
♦铝 系高速钢
牌号为W6Mo5Cr4V2Al、W6Mo5Cr4V5SiNbAl等,主要加入铝(Al)和硅(Si)、铌(Nb)元素，来提高热硬性、耐磨性。适合中国资源情况，价格较低。热处理硬度可达到68HRC，热硬性也不错。但是这种钢易氧化及脱碳，可塑性、可磨性稍差，仍需改进。国际市场上高性能高速钢使用量已经超过普通高速钢25-30％。
Ψ【高速钢材料按制造工艺可分为熔炼高速钢及粉末冶金高速钢。】
近几年来高速钢的最大变革就是发展了粉末冶金高速钢，它的能优于熔炼高速钢。用高压氩气或氮气雾化熔融高速钢水，得到细小高速钢粉末，筛选后为0.4mm以下的颗粒；在真空(0.04Hg)状态下，密闭烧结达到密度65％；再在1100℃高温、300MPa高压下制成密度100％的钢坯，然后锻轧成钢材，这样有效地解决了熔炼高速钢在铸锭时要产生粗大碳化物偏析的问题，而它无论截面多大，其碳化物级别均为一级。碳化物晶粒极细，小于0.002mm，而熔炼高速钢碳化物晶粒为0.008-0.02mm。
♦粉末高速钢
牌号为APM T15的粉末冶金高速钢，它的强度、韧性分别是同化学成分的熔炼高速钢的2倍及2.5倍。尽管含钒量达5％，但由于碳化物晶粒细，可磨性依然很好。高温热硬度也比熔炼高速钢提高0.5-1HRC。又由于其物理机械性能高度各向同性，淬火变形小。碳化物颗粒均匀分布的表面较大，不易从刀具的切削刃上剥落，小尺寸刀具耐磨性提高1.5-2倍，大尺寸刀具提高20-30％。
粉末冶金高速钢具有良好的力学性能，适合制造：间断切削条件下易崩刃的刀具、强度高而切削刃又必须锋利的刀具，如插齿刀、滚刀、铣刀，高压动载荷下使用的刀具。它的碳化物偏析小，晶粒细，可磨性好，适合制造：大尺寸刀具、精密刀具、复杂刀具。这类材料的高温热硬度高，又适合制造难加工材料所用的刀具，确实是面面俱到。
粉末冶金高速钢生产过程较复杂，造价较高。中国钢厂提供的品种较少，市场用量也很少。国际上著名钢厂如美国Crucible公司已可提供近二十种粉末冶金高速钢，日本神户制钢所、日立金属公司均可提供近十种粉末冶金高速钢，供应量也在迅速增长。日本著名的OSG公司用粉末冶金高速钢制造了钻头、铣刀、丝锥，NACHI公司制造了滚刀、插齿刀、剃齿刀。有理由相信技术性能高的粉末冶金高速钢将会得到更广泛的应用，为金属加工业带来新的发展。
♦关于规格
线材现货规格：0.1mm-20mm (线径）
板材现货规格：0.3mm-350mm (厚度)
棒材现货规格：3.0mm-500mm (直径)
♦ 关于价格
网上所报的价格均为水平价格，由于市场价格具有不确定性，具体价格请您联系客服旺旺或致电咨询，腾鹏金属将竭诚为您服务。
♦关于发票
由于腾鹏金属由退役士兵经营，国家有优惠的免税政策，但仍然可以开17点的增值税发票，所以材料价格会比市场更低，质量必然同样保证！17点增值税发票随货发出，也可按客户要求的时间补开。
♦计算公式
板材重量（公斤）=长*宽*厚*密度（0.0000028） 单位 （mm）
管材重量（公斤）=0.0000028 ×3.14×（外径^2-内径^2）×长度（mm）
棒材重量计算公式（公斤）=0.0000028 ×3.14×半径^2×度 （mm）
方 管：（长+宽）×厚×2×0.00785
冷 板：（长×宽）×厚×0.00785
热 板：（长×宽）×厚×0.00785
焊 管：（外径－壁厚）×壁厚×0.02466
扁 钢：（长×宽）×0.00785
元圆钢：（直径×直径）×0.00617
方 钢：（长×宽）×0.00785
镀锌管：（外径－壁厚）×壁厚×0.02466×1.06
中厚板：（长×宽）×厚×0.00785
镀锌板：（长×宽）×厚×0.00785×1.06
无缝管：（外径－壁厚）×壁厚×0.02466
