项目

矿棉岩棉纤维直径光学显微镜投影法（LM）

矿棉岩棉纤维直径光学显微镜自动扫描法（OFDA）

制样

用哈氏切片机或双面刀片切取0.2mm---0.4mm纤维片段，放在滴有粘性介质的载玻片上，搅拌、调匀后，盖上盖玻片。

采用配套扩散器将切碎的标准约2mm纤维屑均匀分散到载玻片上，标准密度的纤维丛。

测量

计算

手动沿载玻片长度方向的每个视野内逐根测量，手工计算结果。

自动扫描、自动测量、自动计算结果。

根数

每个样品300根

每个样品20000左右

校准

标准尺定期校准、标样核查。

8根标准毛条定期校验，每天测试前两标准样校准核查。

最小刻度

2.5微米

1微米

检测完成时间

每个样品（包括制样计算）至少需要50分

每个样品（包括制样计算）需要2分左右

结果影响因素

人员目光、仪器图像清晰度等主观因素

无主观因素，影响小

使用价值

价廉，速度慢，适用量少检测

价昂贵，快速，适用量大检测

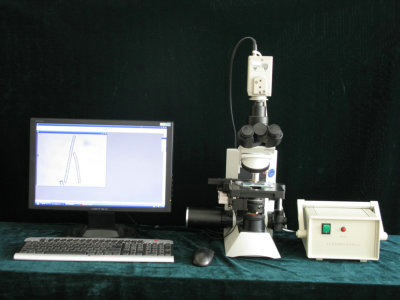

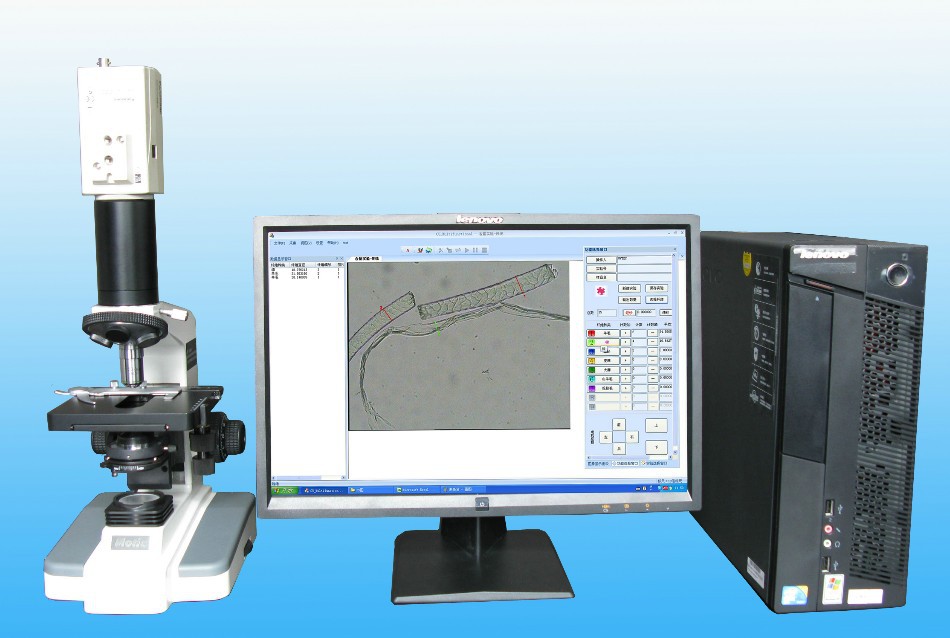

TXW-3矿棉岩棉纤维直径显微检测系统

TXW-3矿棉岩棉纤维直径显微检测系统

观察方法

目镜筒

单目镜筒/标准C口

光学方式

透射光照明

目镜参数

倍率

10x（标）

16x

20x（选）

视场范围（mm）

18

11

物镜参数

倍率

4x

10x

40x

100（油）

数值孔径（NA）

0.1

0.25

0.65

1.25

工作距离（mm）

37.5

7.31

0.63

0.18

物镜转换

四孔转换器

载物工作台

1.双层移动平台

2.台尺寸：126mm*110mm

3.移动范围：70mm*30mm

调焦范围（mm）

15mm,微动格值：0.002mm

照明装置

带可变光阑明场透射照明、亮度可调节、卤素灯20W/6V

外型尺寸

重量

1

显微镜主体：1台

5

滤色片（蓝色、绿色、黄色）各1片

2

消色差物镜4X、10X、40X、100X（油）各1只

6

物镜用浸油（合成油）：1瓶

3

V型目镜管：1只

7

灯泡6V20W：1只

4

目镜：10X、16X各1只

8

随机文件：1套

1

简易偏光装置、带尺目镜

3

数码适配镜、数码相机

2

专用适配镜、130万、300万数码摄像头

4

图像分析软
