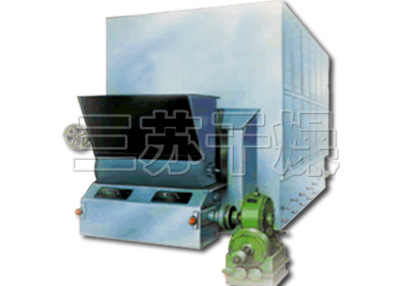

热风炉系列--> JRM系列间接列管式热风炉
一、工作原理
JRM型列管(板)间接式燃煤热风炉是一种以煤为燃料,以空气为介质的新型高效大功率加热设备。能连续提供恒温、无尘的热空气。空气换热部分采用耐高温的无缝钢(板)管制作,高温部分采用不锈钢无缝钢管(板)制作。烟气与加热空气呈十字方向运动,烟气纵向横刷换热管(板),进行剧烈的换热。采用负压吸式排烟方式,不易积灰。
二、主要特点
1、系统热效率高达60%~75%,输出功率大。
2、操作方便、安全可靠。
3、输出热风温度较高,达280℃~ 350℃,如采用耐高温材料特殊制造,温度最高可达450~550℃。
4、使用寿命长,操作自动化。
5、采用温控仪,可进行自动控温。
n 三、结构示意图
1、上煤机 2、燃烧炉 3、换热器 4、送风机5、除灰除尘器 6、烟气引风机 7、水膜除尘器 8、电控柜
n 四、规格型号
型号 | 输出热量 (104Kcal) | 输出风量 (m3/h) | 热风温度 (℃) | 耗煤量(kg/h) | 烟气引风机 功率(Kw) |
JRM-120 | 120 | 12400 ~ 32050 | 150 ~300 | 240 ~ 290 | 7.5 kw |
JRM-180 | 180 | 19840 ~ 53410 | 150 ~ 300 | 390 ~ 450 | 18.5 kw |
JRM-240 | 240 | 24800 ~ 64100 | 200 ~ 300 | 480 ~ 580 | 18.5 kw |
JRM-480 | 480 | 52080 ~ 128200 | 200 ~ 300 | 1010 ~ 1160 | 45 kw |
JRM-600 | 600 | 62000 ~ 160250 | 200 ~ 300 | 1220 ~ 1450 | 55 kw |
JRM-900 | 900 | 106800 ~240380 | 200 ~ 300 | 1940 ~ 2180 | 75 kw |
注:1、环境基准温度标准按18℃±2℃,热值按5500 kcal计算(标煤)。
2、表中热风温度是按风量确定。用户如需更高温度,可采用特殊材料,特别制造。
3、详细配置以图纸配置为准。
