FP170TCR
17＂SXGA机架式触控型工业平板显示器
德创自动化工业控制产品，是和台湾业界专业厂商共同合作，在国内设计、开发、组装以及品质控制条件下，结合在国内市场需要特点而推出的HMI-Based 产品系列。包括嵌入式无风扇工业计算机(BOX)、工业显示器（FP)、工业平板电脑（AS)、工控机（IPC)、一体化工作站（AWS)、工业主板（PCA)、便携式计算机、军用计算机等产品。通过成功的市场推广，我们努力使HMI-Based成为国内著名的工控产品品牌。
咨询电话：02986695830-603
手
机 ：13572216174
QQ
：1919327439
网站：www.dczdh.com
www.hmibased.com

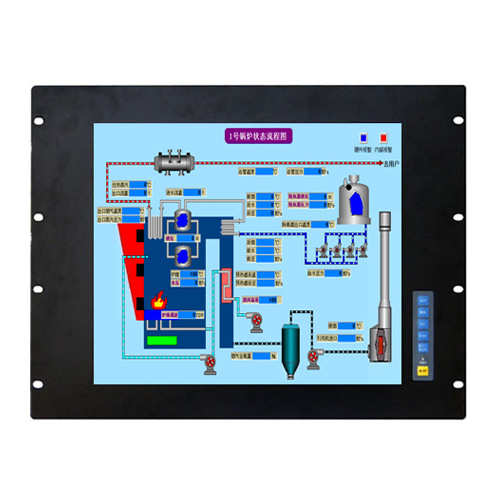

FP170TCR是一款机架式超薄型工业平板显示器，配备17"分辨率为1280x1024的液晶显示屏，300流明高亮度，50000小时长寿命背光，支持多种信号输入接口，包括VGA和Video，特殊需求可增加DVI接口；前面板OSD控制按键帮助用户针对不同的应用环境，将液晶显示屏幕调整到最佳状态；支持直流12V电源输入，特殊需求支持直流6~30V宽电压输入，电源接口采用紧固型凤凰端子，防止使用过程中意外脱落；触控屏幕采用高温五线电阻式，具有灵敏度高、防尘、防水、防油污、带手套亦可正常操作的优点，触控屏幕可灵活选择串口、USB端口与主机进行通讯。
FP170TCR支持19英寸标准上架式安装，安装孔位兼容各种标准机柜和网络机柜；前面板符合NEMA/IP65防水防尘标准，杜绝安装在控制柜时因现场飞溅的水滴和水蒸汽进入主机，影响设备运行；高强度全钢箱体结构，使其能够适应工业现场恶劣的工作环境，最适合应用于工厂自动化、机械制造、数控设备、纺织设备、通讯网络、电力自动化等工业场合。
FP170TCR兼容Windows® XP、Windows® XP Embedded、Windows® 2000、Windows® 98、Windows® CE Embedded以及Linux等主流操作系统和嵌入式操作系统。
特点
l
17"真彩液晶显示屏，分辨率1280x1024，背光使用寿命长达50000小时
l
前面板达到IP65防护等级，防止灰尘和溅射的水滴进入显示器
l
超薄设计，节省机柜空间，高强度全钢型结构，抗冲击和振动
l
紧固型电源端子，直流12V或6~30V宽电压输入，满足工业现场应用
l
高温五线电阻式触摸屏，具备众多工业现场的应用特性
l
8U高度，19英寸标准上架式安装
l
前面板的OSD薄膜控键，帮助用户将液晶显示屏幕调整到最佳使用状态
特点
17＂ SXGA TFT LCD(分辨率1280x1024)，亮度300cd/m²
前面板达到IP65防护等级
超薄设计，美观坚固的铝镁合金箱体
支持19英寸机架式安装
多扫描功能，支持SXGA、XGA、SVGA、VGA多种分辨率
支持PC-VGA和AV信号输入
前面板OSD薄膜按键控制
直流12V电源输入，可选配220VAC转12VDC适配器
可选配工业级八线电阻式触摸屏
产品规格
机构参数
l
前面板
高强度钢板结构，前面板达到IP65防护等级
l
箱体结构
全钢型箱体结构，高温烤漆处理
l
安装方式
19英寸标准上架式
l
电源输入
直流12V电压输入,可选配220VAC转12VDC电源适配器
l
面板颜色
黑色（细砂纹、亚光）
l
总体尺寸
482.6 x 354.8 x 52 mm(宽x高x深)
l
箱体外形
440 x 335 x 42mm(宽x高x深)
l
机柜开孔
443 x 338mm(宽x高)
l
整机重量
7Kg
液晶显示屏
l
显示屏类型
17＂ SXGA TFT LCD
l
最大分辨率
1280 x 1024
l
最大色彩
16M
l
显示面积
338 x 270mm
l
反应时间
8ms
l
背光
4CCFL
l
亮度
300cd/m²
l
对比度
500：1
l
像素距离
0.297 x 0.297
l
最大视角
（H）140/（V）130
触摸屏
l
类型
高温五线模拟电阻式
l
分辨率
4096 x 4096
l
触摸响应时间 <5ms
l
表面硬度
3H
l
点击寿命
250克力度，3500万次
l
笔划寿命
250克力度，500万次
l
透光率
81%以上
l
恒温恒湿测试85°C / 90%RH / 1000 hrs
l
高温测试
85°C /1000 hrs
l
通讯接口
RS232、USB端口（可选）
环境参数
l
工作温度
0~50ºC
l
存储温度
-20~60ºC
l
相对温度
10~95%@40ºC（无凝结）
l
振动（工作） 1.0G，50~500Hz，随机振动
l
冲击
10G(11ms)
订购信息
FP170TCR：17＂SVGA TFT LCD/VGA输入/触摸屏
FP170CR ：17＂SVGA TFT LCD/VGA输入/钢化玻璃屏幕保护
PAA060F ： 60W电源适配器（AC220V转DC12V）
