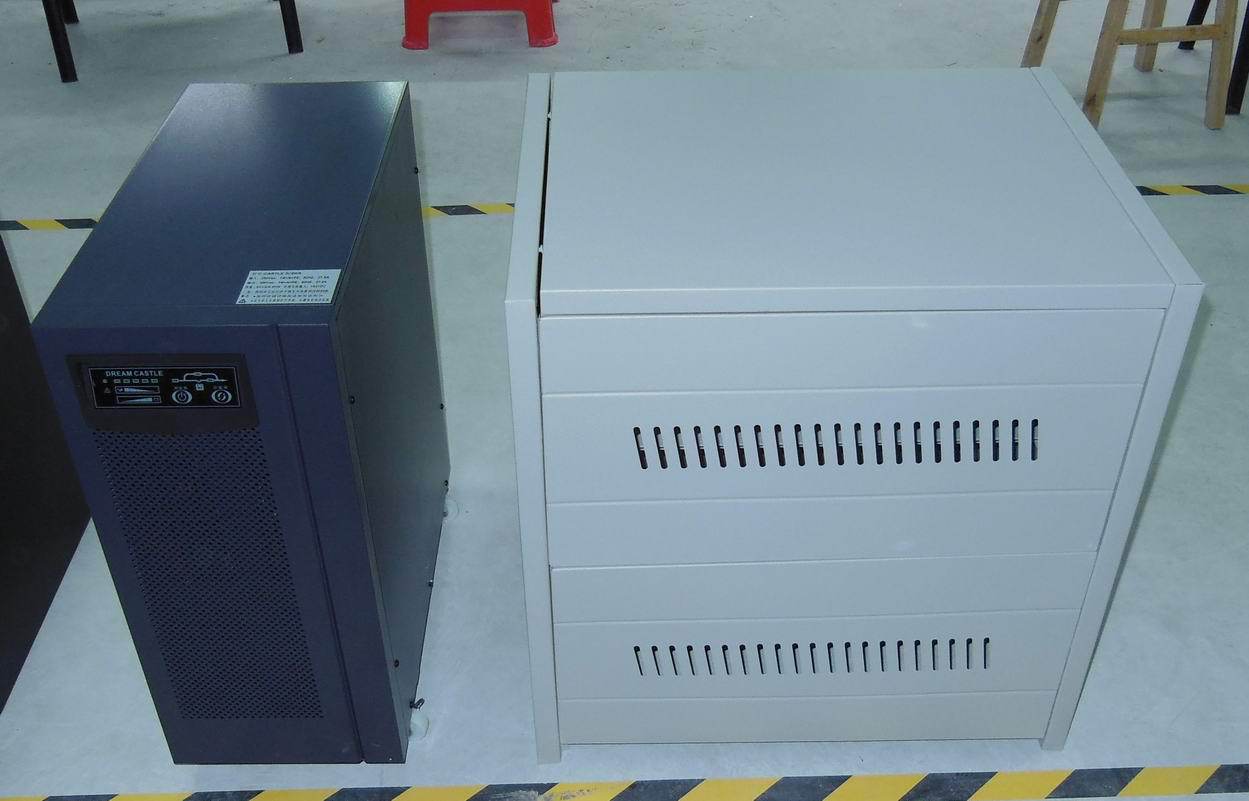

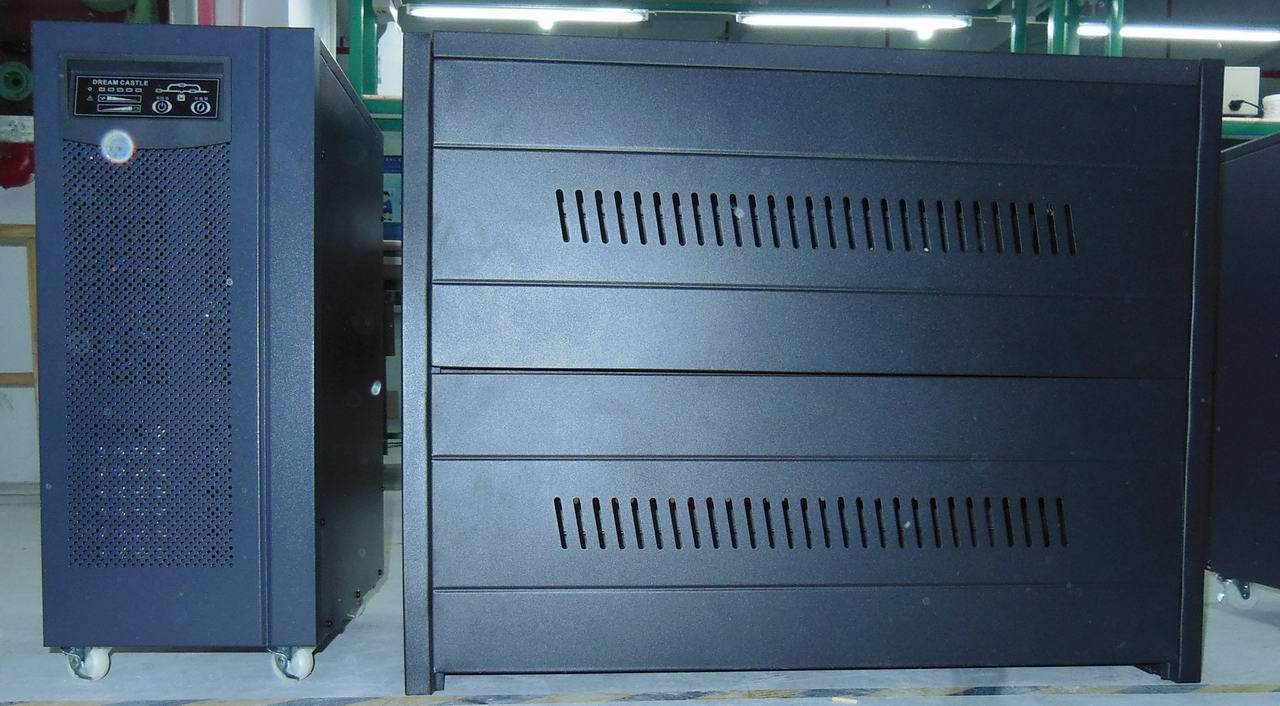

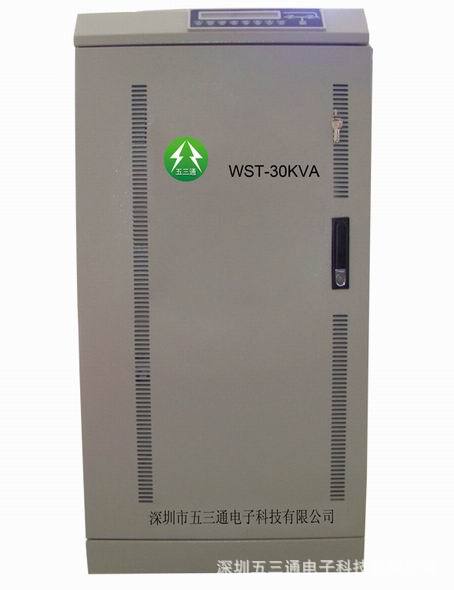

产品概述

        WST系列正弦波UPS电源专为中国电网设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。被广泛应用于电力、电信、航空航天、银行、证券交易、办工自动化工业自动控制、医疗卫生、军事科研以及发电厂、变电站等各个领域。

技术参数

• 交流输入电压：220V或380V
• 直流输入电压：110V(90db~132db)或220V(180db~280db)
• 输出电压：单相三线220VAC或380V三相四线（±2%）
• 过载：120%，超过20秒转由市电旁路输出
• 电池低压：≤185VDC，自动关机
• 故障：故障或内部过热，转旁路工作，报警
• LED显示：市电输入指示灯、交流输出指示灯、旁路指示灯（绿色），直流UPS指示、电池欠压指示灯、故障指示灯、过载指示灯（红色）
• 告警：市电异常1次/4秒；直流断电1次/1秒；电池即将耗尽1次/1秒；过载连续鸣叫；系统故障连续鸣叫
• 通讯接口：RS232或RS485
• 容量：1KVA-20KVA

产品特点

• 脉宽调制技术：

WST系列UPS采用PWM脉宽调制技术和微机数位化控制，具有开机自检功能。

• 过载能力超强、高可靠度：

WST系列UPS主控板采用微处理器（CPU）控制，IGBT逆变具有高可靠度，超强抗负载浪涌冲击不关机能力，可突加冲击负载（如计算机冷开机），逆变器仍正常工作；过载冲击瞬间跳旁路，再自动返回逆变模式。整机具有双回路短路保护电路，再自动返回逆变模式。整机具有双回路短路保护电路，使用UPS能承受短路。高性能直流滤波电路，使得直流反灌噪声符合通讯要求。

• 模块化设计，外观人性化：

完全模块化结构设计，体积小，便于运输，安装及维修保养，显示、操作面板符合人体工学。

• 面板显示功能齐全：

液晶实时显示UPS工作状况、输入输出电压、频率、电池电压和负载大小。

• 市电输入范围宽，全稳压稳频：

      市电输入范围在175V~260V间，输入频率范围在47.5~52.5HZ。输出电压为220±2%，输出频率精度为50HZ±1%.输出交流完全与市电或电池隔离，波形失真度极低，特别适合波峰比3：1的计算机负载。

• 整机效率高，MTBF长：

      整机效率大于89%，运行可减少电力消耗，同时降低机器内部的热量与温升，MTBF高达120000小时

在线式工作状态说明：

          市电和电池输入都正常时，由市电经过隔离、整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电），同时对蓄电池充电；当市电异常时，则由蓄电池电能经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电），当市电恢复后，自动转为交流逆变供电，同时对蓄电池充电；当市电正常，直流输入异常时，由市电经过隔离后，通过静态开关1向负载提供电源（即旁路供电）；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器自动转为旁路供电。

后备式工作状态说明：

          市电和电池输入都正常时，由市电经过隔离，通过静态开关1向负载提供电源（即交流供电），同时对蓄电池充电；当市电异常时，由蓄电池电能经过隔离、滤波后，逆变成纯正的交流电，通静态开关2向负载提供电源（即直流逆变供电）

WST单相系列UPS主要技术参数
