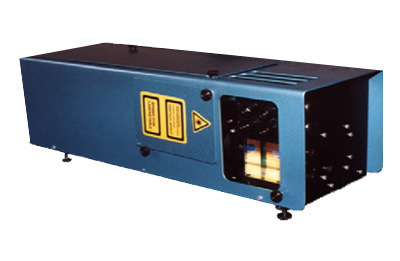

SNT-4040——高分辨率的激光电子剪切散斑干涉技术
产品特征与产品优势：
- 平均散斑模式
- 对于脱粘、分层、挤压损伤、裂纹以及结构中的其他杂质具有高的分辨率
- 具备空间立体高分辨率与对比性
- 直观简易的结果判定
- 适用于中小类型结构
应用领域：
- 航空领域
- 汽车工业
- 电子工业
Note备注：
这份小册子是专门介绍SNT 4040，在后面的第4部分有对利用全息摄影技术的仪器VibroMap 1000在NDT领域应用的介绍，它采用的硬件与软件都与SNT4040类似。Optonor公司，也可提供另一利用激光电子剪切散斑干涉技术的测量的仪器—SNT 4045，与此更详细的信息请参阅SNT 4045的产品说明书。
个性化的处理系统：
SNT-4040在高分子聚合物、金属化合物方面有独特的检测优势。对于复杂的材料和不同材料类型、材料组合、结合原则、尺寸等的结构，在检测前进行相关的调查准备工作，之后选择最佳的加载方式和记录方法。OPTONOR公司将为顾客提供此类服务，SNT-4040将结合合适的加载方式，最终为顾客提供最优的选择。
SNT-4040应用的软件，有多种不同的缺陷显示类型供客户选择，这些都可以很清晰地观察到缺陷的具体位置和缺陷边缘。
工作原理：
待检测物体表面被一或多个宽激光束照射，而后物体表面的反射光通过标准透镜反射到CCD（电荷耦合装置）图像传感器的阵列中。接下来，SNT-4040将测量表面偏差的空间导数，这包括表面所有的点以及点的附近的偏差。设定的剪切等级确定了临近点之间的距离，剪切等级与方向可以通过光学镜头上的旋转按钮来调整。光学镜头与待测物体表面之间的距离最大可到1米甚至更长。
SNT-4040可以根据客户的需要，定制一套完整的自动控制系统，这样可通过计算机来操控检测的全过程，包括记录、加载和结果分析。
SNT-4040规格书：

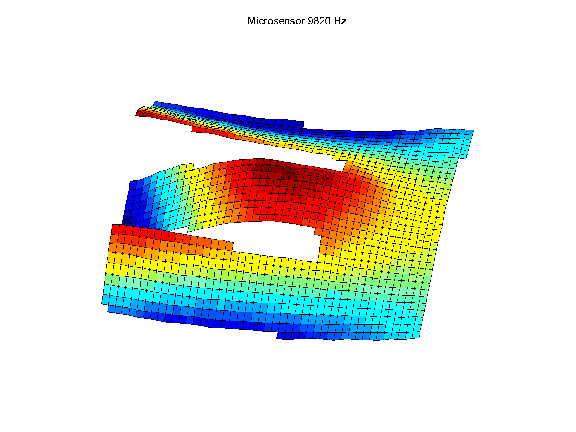

| 工件单次检测的最大尺寸 | 1*1米 | | 工件单次检测的最小尺寸 | 5*5厘米 | | 幅值分辨率 | 1-50纳米 | | 缺陷分辨率 | 约为显示区域的1/10000 | | 数字测量的最大频率 | 至少5 KHz | | 数字测量的最小频率 | 30 Hz | | 激光类别 | 根据镜头选择 | | 激光 | YAG激光（功率25mW以上）；二极管激光也可应用 | | 数据输出格式 | 标准数据输出格式（振幅形式与相位形式） | | 图片显示质量 | 可达到2维或3维的振动显示 | | 图形显示 | 3维显示、2维线图、轮廓显示、图片显示 | | 散斑平均技术模块 | 包括在光学镜头内 | | 相位移 | 包括在光学镜头内 |
|
