单位：MM
4P | 6P | 框号 | 相数 | 图号 | A | AA | AB | AC | AD | B | BB | C | H | HA | HD | K | L | 轴端 | 净重(kg) |
D | E | EC | ED | F | G | GA |
2 | 1 | 90l | 三 | 图一 | 140 | 45 | 178 | 196 | 152 | 125 | 156 | 55 | 90 | 9 | 188 | 12 | 360 | 24 | 50/40 | 50/40 | 40 | 8 | 20 | 27 | 25 |
3 | 2 | 100 | 三 | 图一 | 160 | 40 | 196 | 219 | 162 | 140 | 177 | 70 | 100 | 14 | 243 | 12 | 405 | 28 | 35 | 55 | 35 | 8 | 24 | 31 | 35.5 |
5 | 3 | 112M | 三 | 图一 | 190 | 40 | 224 | 235 | 165 | 140 | 175 | 63 | 112 | 14 | 265 | 12 | 400 | 28 | 35 | 55 | 35 | 8 | 24 | 31 | 40 |
7.5 | 5 | 132S | 三 | 图一 | 216 | 45 | 250 | 268 | 191 | 140 | 175 | 74 | 132 | 16 | 266 | 12 | 454.5 | 38 | 52 | 52 | 50 | 10 | 33 | 41 | 35 |
10 | 7.5 | 132M | 三 | 图一 | 216 | 45 | 250 | 268 | 191 | 178 | 213 | 72 | 132 | 16 | 266 | 12 | 488.5 | 38 | 52 | 52 | 50 | 10 | 33 | 41 | 75 |
15 | 10 | 160M | 三 | 图一 | 254 | 50 | 300 | 318 | 256 | 210 | 250 | 101 | 160 | 18 | 319 | 14 | 624.5 | 42 | 60 | 60 | 55 | 12 | 37 | 45 | 125 |
20 | 15 | 160L | 三 | 图一 | 254 | 50 | 300 | 318 | 256 | 210 | 250 | 101 | 160 | 18 | 319 | 14 | 668.5 | 42 | 60 | 60 | 55 | 12 | 37 | 45 | 145 |
25 | 20 | 180MC | 三 | 图一 | 279 | 80 | 355 | 380 | 290 | 241 | 297 | 131 | 180 | 20 | 420 | 14.5 | 731 | 48 | 70 | 90 | 50 | 14 | 42.5 | 56.5 | 165 |
30 | 25 | 180LC | 三 | 图一 | 279 | 80 | 355 | 380 | 290 | 279 | 335 | 131 | 180 | 20 | 420 | 14.5 | 909 | 55 | 70 | 90 | 50 | 16 | 49 | 59 | 200 |

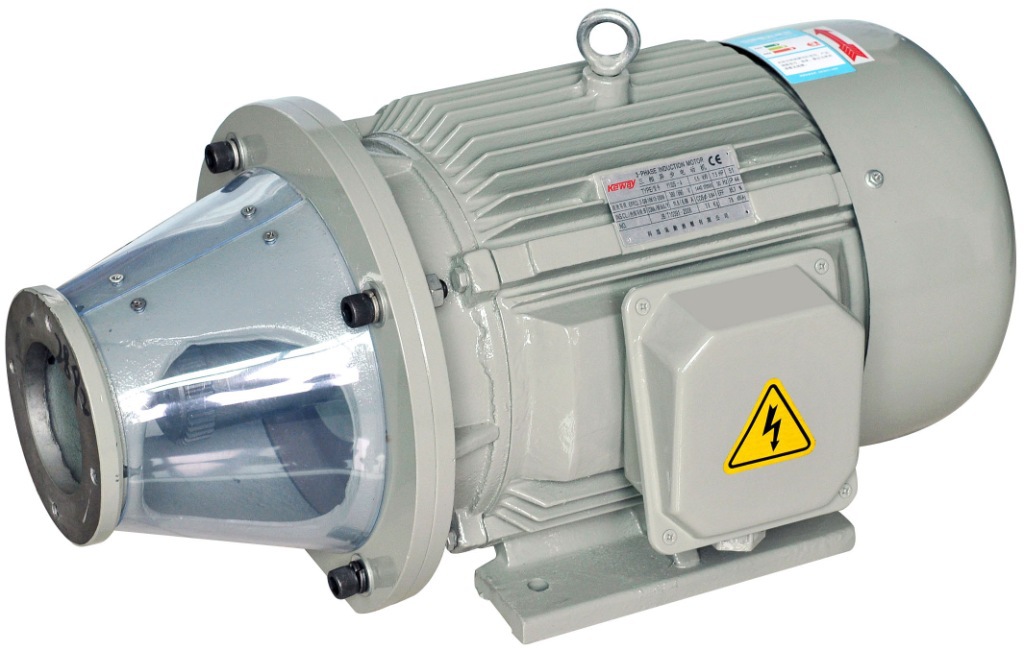

紧凑型油压电动机及泵组设计特点：
一、电机与泵直接连接，无需任何联轴器、安装便捷、节省空间、同轴较佳。
二、电机矽钢片为冷轧处理、功率更足、更静音。
三、坚持诚信第一、不缩减钢材矽钢片。坚持各项参数达到国际标准。
MY型电动机是我公司在消化、吸收国内制造Y系列电动机的基础上而改进的低噪音新型电动机的最新产品，主要应用在注塑机、压铸件硫化机、大吨位轴压机等大功率设备。
MY型电动机除了具有Y系列电机的性能。如：绝缘等级高振动小，性能好等和尺寸符合IEC标准及维护方便等优点外，还具有过载能力强、噪音低;特别中满负载和超负载时低矂
音的特点。
MY型电动机的负载效率、功率因素、堵转转矩、堵转电流、最大转矩等均与Y系列相同，矂音比Y系列有较大幅度的降低，MY型比Y系列更节省电力。
MY型电动机能满足噪音严格的场合又因其功率输出比Y系列更优良，所以最适合高档设备配套。
