机床主要用途、适用范围：
1.1 主要用途

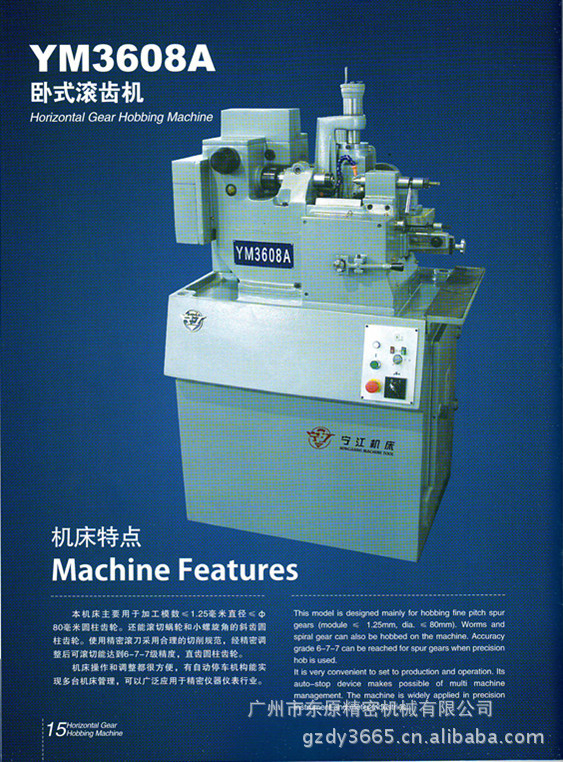

1.1.1 YM3608A 精密卧式滚齿机主要用于加工精度较高的小模数直齿圆柱齿轮、小角度斜齿圆柱齿轮及蜗轮。
1.1.2 使用高精度滚刀、采用合理的切削规范时，可加工 6-7-7 级精度[GB/T2363-1990（模数小于1mm）或GB/T10095-1988（模数大于、等于1mm）]的直齿圆柱齿轮，表面粗糙度Ra为3.2μm 。
1.1.3 使用高精度滚刀、采用合理的切削规范时，可加工 7 级精度[GB/T2363-1990（法向模数小于1mm）或GB/T10095-1988（法向模数大于、等于1mm）]的斜齿圆柱齿轮，表面粗糙度Ra为3.2μm 。
1.1.4 采用径向法加工蜗轮，使用高精度滚刀、 采用合理的切削规范时，可达到与直齿圆柱齿轮相当的精度。
1.2 适用范围
1.2.1本机床通过各种交换挂轮的组合，可加工的齿数范围为6～390齿，滚刀架转动角度为±20°。
1.2.2本机床操作简单、调整方便， 可实现多台机床的管理。本机床可广泛用于摩托车、仪器、仪表、玩具、 电动渔具等行业的各种不同精度的小模数齿轮的成批、大量加工。  |
序号 | 项 目 | YM3608A | 单位 |
1 | 直齿圆柱齿轮和斜齿圆柱齿轮的加工规格 | 直齿圆柱齿轮最大加工直径 | 80 | mm |
最大加工模数 | 钢1.25 | mm |
加工齿数范围 | 6-390 | 齿 |
滚刀架可转动角 | ±20° | - |
直齿圆柱齿轮 | 65 | mm |
斜齿圆柱齿轮 | 80 | mm |
2 | 蜗轮加工规格 | 最大加工直径 | 80 | mm |
最大模数：黄铜 | 1 | mm |
3 | 滚刀尺寸 | 最大直径 | 32 | mm |
宽度 | 15、20 | mm |
滚刀孔径 | 8, 13 | mm |
滚刀转速 | 330,465,660,900,1260,1800 | r/min |
4 | 工件每转进给量 | 直齿圆柱齿轮 | 0.075,0.10,0.125,0.150.20,
0.30 0.40,0.50,0.60,0.80 | mm/r |
斜齿圆柱齿轮 | 0.075,0.10,0.15,0.175,
0.20, 0.25，0.30,0.35,0.40 | mm/r |
蜗轮 | 0.03,0.05,0.075，0.10,0.12,
0.15,0.18,0.20,0.25,0.30 | mm/r |
5 | 电动机 | 功率 | 0.75 | KW |
转速 | 1700 | r/min |
6 | 冷却电机功率 | 0.04 | kw |
7 | 机床外形尺寸 | 980×760×1500 | mm |
8 | 机床重量 | 700 | kg |
