一、产品概况

本产品专为太阳能路灯系统设计，支持多时段控制，具有防水功能。针对市场上一般太阳能路灯控制器做了有效改进，能大大提高路灯系统的可靠性，延长了控制器和蓄电池的使用寿命。本产品使用灵活方便，具有太阳能控制器和恒流调节双重功能，采用了有线读写方式，配置参数时，无需给控制器供电也可以读写参数，客户也可通过本公司提供的相关软件，自行给控制器设置相关参数。

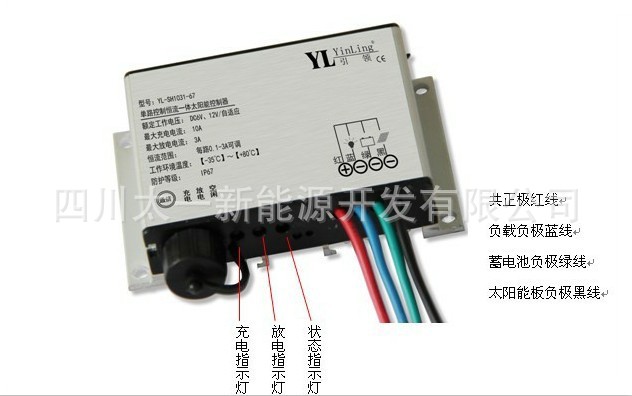

二、控制器面板图

三、产品技术及优势

1、耐压值为75V，远超同类产品的40-50V耐压值，因此，适应性大大提高，实现了6、12V光伏系统的自适应。安装过程中，光伏组件、蓄电池、负载接线顺序不再要求孰先孰后。

2、无电解电容设计，因此寿命远超市面上同类产品。

3、直接以蓄电池电压加载到LED灯具，因此，在12V系统时，LED灯具每串固定是三颗(1W灯珠)或者固定使用四颗灯珠，若使用四颗灯珠一串，此时负载的功率会随着蓄电池电量的下降而下降。

4、每路最大恒定电流值为0.1A---3A，可以在配置软件中自由设定。恒流精度为3%以内、效率最高为99%。以1W一颗的LED灯珠为例，在12V系统中，最大支持3串10并或4串10并，当灯珠做成4串时，负载的功率会随着蓄电池电量的减少而降低，而灯珠做成3串，则无此现象。

5、有线读写方式，独创的通信接口，配置参数时，无需给控制器供电也可以读写参数。

6、所有控制器运行参数可通过PC端软件设置，其中包括了光控、时控、过充、过放等相关具体参数。出厂时有相关初始设置，客户也可以进行自由设置。

7、蓄电池充电方式为PWM三段式充电方式

8、五个时间段放电设置，可设置五个不同的时间段，增强了放电的灵活性。

9、本品具有蓄电池过充、过放、防反充保护。

10、本品防水，全金属外壳，防护等级IP67，可适用于各种恶劣环境下。

四、安装与使用

控制器安装要牢靠，选用与电流相匹配的电缆，应尽量减少连接线长度，以减少电损耗。

安装步骤如下：

1、连接蓄电池，注意正负极，不要接反，如果连接正确，则控制器红灯显示闪烁状态。

2、连接太阳能板，注意正负极，不要接反。

3、连接负载，注意正负极，接反容易导致太阳能路灯的损坏。

以上安装步骤为常规安装步骤，由于本产品耐压值高，安装过程中，光伏组件、蓄电池、负载接线顺序不再要求孰先孰后。

五、使用说明

1、指示灯说明：

工作指示灯：当红灯闪亮时，说明控制器已处于工作状态。

负载指示灯：当蓄电池正在放电时，该指示灯亮。

充电指示灯：当蓄电池正在充电时，该指示灯亮。

2、工作模式：

1、光控开灯模式：

选择此模式时，当光强降到启动点以下，控制器经过一段光控延时时间确认启动信号，负载开始工作，负载工作的状态通过五段式计时方式实现，可自由设定开灯关灯时间负载，且每个时间段都可设置电流大小，并保证恒流。

2、光控关灯模式：

与光控开灯模式相反，当光强降到启动点以下，控制器经过一段光控延时时间后，负载关闭。

3、取消光控模式：

此模式下，控制器工作不受光强的影响，只通过设置五段式计时方式来控制负载的开灯关灯时间。

以上控制模式中，计时方式可设定循环与不循环两种模式，如选择循环控制，则在第一段时间段到第五段时间段运行结速后，又从第一段时间段重新开始。反之，如选择不循环控制，则在第一段时间间隔到第五段时间间隔运行结速后便停止，不循环工作（第2天也不会再亮灯）。控制器的模式选择与光控延时时间，计时时间，过放电压，过充电压，浮充电压，过放恢复电压等参数出厂时为默认设置，也可按客户要求设置参数，客户也可在实际运用中，根据我公司提供的软件与串口数据线自行设置。

六、技术参数

七、常见故障及排除

八、质保承诺

u     电源线、转接头等附属品属于损耗品，不在保修范围。

u     因自然力、人为损坏、未按说明使用、不恰当的操作拆修，或超出使用范围的滥用等造成的故障，不在保修范围内。如需维修时，收取适当的成本费。

u     本公司所有产品均通过严格检测，在此郑重承诺，太阳能控制器产品质保两年，寿命期内包修。订购及联系方式
