♦概述
1Cr13不锈钢淬透性好它具有较高的硬度，韧性，较好的耐腐性，热强性和冷变形性能，减震性也很好。要求高温或低温回火，但应避免在370-560℃之间进行回火处理。
国标1Cr13牌号对应日本SUS410。
1Cr13、410不锈钢具有良好的耐蚀性、机械加工性，一般用于刀刃，机械部件，餐具(勺, 叉, 刀等)。
♦化学成分
其主要化学成分为（各元素所占的质量分数）：
♦性能&热处理
●力学性能：
→抗拉强度 σb (MPa)：淬火回火,≥540
→条件屈服强度 σ0.2 (MPa)：淬火回火,≥345
→伸长率 δ5 (%)：淬火回火,≥25
→断面收缩率 ψ (%)：淬火回火,≥55
→冲击功 Akv (J)：淬火回火,≥78
→硬度 ：退火,≤200HB;淬火回火,≥159HB
●1Cr13淬火加热温度：1000-1050度，保温1到3小时，空冷，按回火温度高低不同，硬度随之不同。
→580-650度回火，水冷，硬度HBS为254-302
→560-620度回火，水冷，硬度HBS为285-341
→550-580度回火，水冷，硬度HBS为254-362
→520-560度回火，水冷，硬度HBS为341-388
→小于300度回火，空冷，硬度HBS大于388
●热处理规范及金相组织：
热处理规范：
→退火,800～900℃缓冷或约750℃快冷;
→淬火,950～1000℃油冷;
→回火,700～750℃快冷。
金相组织：组织特征为马氏体型。
●交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
♦典型应用
制造抗弱腐蚀介质并承受载荷的零件，如汽轮机叶片、水压机阀、螺栓、螺母等主要用于要求较高韧性、一定的不锈性并承受冲击载荷的零部件，如刃具、叶片、紧固件、水压机阀、热裂解抗硫腐蚀设备等，也可制作在常温条件耐弱腐蚀介质的设备和部件等。

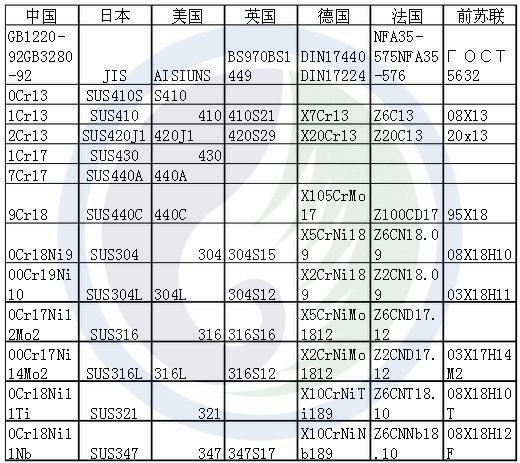

♦不锈钢牌号对照
♦关于规格
线材现货规格：0.1mm-20mm (线径）
板材现货规格：0.3mm-350mm (厚度)
棒材现货规格：3.0mm-500mm (直径)
♦关于价格
网上所报的价格均为水平价格，由于市场价格具有不确定性，具体价格请您联系客服旺旺或致电咨询，腾鹏金属将竭诚为您服务。
♦关于发票
由于腾鹏金属由退役士兵经营，国家有优惠的免税政策，但仍然可以开17点的增值税发票，所以材料价格会比市场更低，质量必然同样保证！17点增值税发票随货发出，也可按客户要求的时间补开。
♦计算公式
板 材 ： 密度×长×宽×厚
管 材 ： 密度 ×3.14×（外径^2-内径^2）×长度
棒 材 ： 密度×3.14×半径^2×长度
方 管 ： 密度×（长+宽）×厚×2
冷 板 ： 密度×长×宽×厚
热 板 ： 密度×长×宽×厚
焊 管 ： 密度×（外径－壁厚）×壁厚
扁 钢 ： 密度×长×宽
圆 钢 ： 密度×直径×直径
方 钢 ： 密度×长×宽
镀锌管 ： 密度×（外径－壁厚）×壁厚×1.06
中厚板 ： 密度×长×宽×厚
镀锌板 ： 密度×长×宽×厚×1.06
无缝管 ： 密度×（外径－壁厚）×壁厚
