• 5.7寸高亮彩屏、飞梭旋钮一键式操作
• 波峰记忆、双闸门捕捉
• 发射脉冲频率大可达2000次/秒
• 可处理大25米量程的回波信号
• B扫描分颜色B扫描和厚度B扫描
• 长可达60min录像功能
DG-UF100系列超声波探伤仪按功能从低到高分为DG-UF110、DG-UF120、DG-UF130、DG-UF140四款型号，其中DG-UF120功能满足大部分常规检测的应用,也是基本型号，一般可参照其选型。各型号具体功能参数如下表。

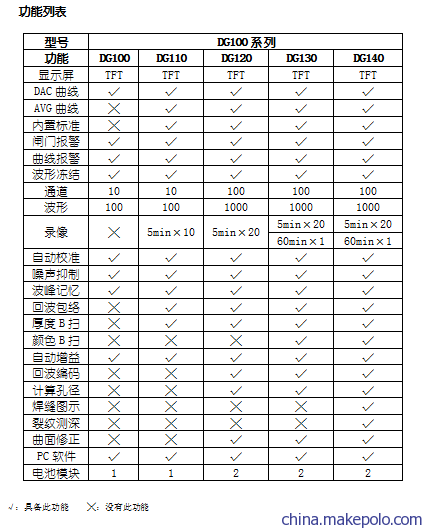

DG-UF100系列探伤仪主要功能列表 |
功 能 | DG-UF110 | DG-UF120 | DG-UF130 | DG-UF140 | 功 能 |
DAC曲线 | √ | √ | √ | √ | √ | √ | √ | √ | AVG曲线 |
波峰记忆 | √ | √ | √ | √ | √ | √ | √ | √ | 波形冻结 |
闸门报警 | √ | √ | √ | √ | √ | √ | √ | √ | 曲线报警 |
自动校准 | √ | √ | √ | √ | √ | √ | √ | √ | 自动增益 |
噪声抑制 | √ | √ | √ | √ | √ | √ | √ | √ | TFT彩屏 |
回波包络 | √ | ╳ | √ | √ | √ | √ | √ | √ | 回波编码 |
厚度B扫 | √ | ╳ | √ | ╳ | √ | √ | √ | √ | 颜色B扫 |
内置标准 | √ | √ | √ | √ | √ | √ | √ | √ | PC软件 |
计算孔径 | ╳ | ╳ | √ | √ | √ | √ | √ | √ | 曲面修正 |
焊缝图示 | ╳ | ╳ | ╳ | ╳ | ╳ | ╳ | √ | √ | 裂纹测深 |
√：具备此功能 ╳：没有此功能

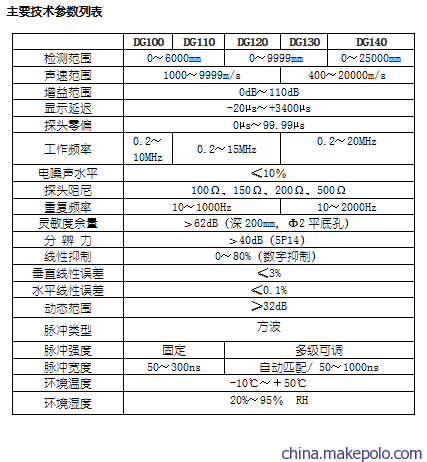

DG-UF100系列探伤仪主要参数列表 |
功能 | DG-UF110 | DG-UF120 | DG-UF130 | DG-UF140 |
存储功能 | 10通道100波形 | 100通道1000波形 |
录像 min | 5×10 | 5×20 | 5×20+60 | 5×20+60 |
检测范围 | 0～9999mm | 0～25000mm |
声速范围 | 1000～9999m/s | 400～20000m/s |
增益范围 | 0dB～110dB |
显示延迟 | -20µs～+3400µs |
探头零偏 | 0µs～99.99µs |
工作频率 | 0.2～15MHz | 0.2～20MHz |
电噪声水平 | ≤10％ |
探头阻尼 | 100Ω、150Ω、200Ω、500Ω |
重复频率 | 10～1000Hz | 10～2000Hz |
灵敏度余量 | ＞62dB（深200mm，Ф2平底孔） |
分 辨 力 | ＞40dB（5P14） |
线性抑制 | 0～80%（数字抑制） |
误 差 | 垂直线性≤3%，水平线性≤0.1% |
动态范围 | ≥32dB |
脉冲强度 | 多级可调（方波） |
脉冲宽度 | 自动匹配/ 50～1000ns |
环境温度 | -10℃～﹢50℃ |
环境湿度 | 20%～95％ RH |
