产品型号

DS-220

产品名称

220KV便携式双头带电清扫机

产品规格

35kV、66kV、110kV、220kV

220KV型直连式高压带电

清扫机结构原理

DS-220型直连式高压带电清扫机结构原理
DS-220型直连式高压带电清扫机适用于35kV、66kV、110kV、220kV电压等级变电设备绝缘子的带电清扫，最大清扫高度可达6米。机具由手持清扫器、主操作加长杆、外接式加长杆、绝缘三角架、绝缘绳、手动绞轮升降器或电动升降机组成。手持清扫器由毛刷盘、主绝缘操作杆（含万向节）、大功率直连式电机等组成，毛刷盘安装在主绝缘操作杆的上端、大功率直连式电机作为动力源安装在主绝缘操作杆（主绝缘操作杆可工具电压高低加长到安全距离）的下端；根据清扫设备的高度可用外接式加长杆将手持清扫器加长至合适的长度；绝缘三角架由滑轮、多节绝缘杆组成，其上安装有手动绞轮升降器或（电动升降机）和绝缘绳；主绝缘操作杆、绝缘三角架和绝缘绳组成清扫机的主绝缘部件。
作业时手持清扫器的重量完全由绝缘三角架承担，大大减轻了操作人员的劳动强度。绝缘操作杆和绝缘三角架均可按清扫高度的需要进行分级加长，使最大清扫高度可达6米。
主绝缘部件均采用性能优异的树脂增强型玻璃纤维引拔棒(管)作为主绝缘材料。主绝缘操作杆内的绝缘主轴上设计转动轴承。
毛刷盘上装设支撑限位垫和毛刷，支撑限位垫有限制毛刷旋转时卡进设备瓷柱的深度和搭靠在瓷瓶上减轻操作人员的上举力的作用。绝缘操作杆外设置的高压试验接地环，还可作为操作时的手持界限，确保作业人员的人身安全。

220KV便携式双头带电清

扫机主要技术参数

220KV便携式双头带电清扫机主要技术参数

220KV便携式双头带电清

扫机性能试验

　为保证使用的安全性和可靠性，对出厂的清扫机产品进行绝缘耐受试验和连续作业性能试验。绝缘耐受试验按照DL408《电力安全工作规程》的规定要求进行工频1min。工频耐压试验中试品应不发生闪络或绝缘体击穿，试验后试品表面应不发热。操作耐压试验后试品不应有损坏（包括绝缘体的击穿、但不包括绝缘体表面的轻微放电痕迹或胶装物及其他材料的小碎片的脱落）。连续作业性能试验：将220KV便携式双头带电清扫机不间断连续运转24小时，要求产品各部件均不发生磨损和损坏。

220KV便携式双头带电

清扫机使用说明

220KV便携式双头带电清扫机使用说明
1、将绝缘杆从防潮保护管中抽出。
2、将主绝缘操作杆上端与毛刷盘连接；下端与直连式电机连接；根据清扫对象电压的高度选择主操作杆加长和外接式加长杆；110kv以下用一节主操作杆，220kv用两节主操作杆。
3、根据清扫对象的高度选择将辅助绝缘升降杆连接至合适长度；将滑轮安装绝缘三角架上端；作业时一人掌握手持清扫器，一人掌控手动绞轮升降器或（电动升降机）控制开关；
4、将绝缘三角架放到作业位置，将电缆盘接通220V的电源，操纵手动绞轮升降器或（电动升降机）控制开关，放松绝缘绳，将绝缘绳穿过绝缘三角架上端的滑轮，撑起绝缘三角架将手动绞轮升降器固定在绝缘三角架任意一根1.2米的高度，电动升降机用户将电动升降小车移动到绝缘三角架的下面，调整电动升降小车合适的位置必要时需配比重。

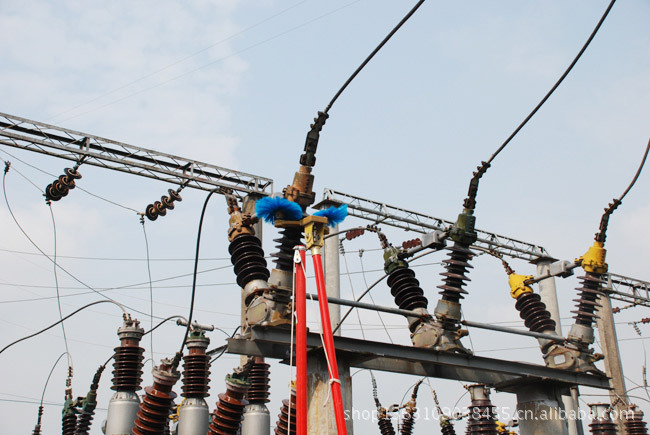

5、将绝缘绳捆绑在主绝缘操作杆毛刷盘下端约1.5米处，操纵手动绞轮升降器升降或（电动升降机）控制开关将主绝缘操作杆缓缓升起，使毛刷盘到达所清扫瓷柱的最高位置；按下直连式电机控制开关使毛刷高速旋转，进行高压带电清扫作业。
6、一层瓷瓶清扫完后，操纵升降控制开关，使毛刷盘轻轻下滑到下一层瓷瓶再进行清扫，直至完成清扫作业

日常维护和保存

1、 清扫机使用前检查各部件是否有损坏、变形、运转失灵。
2 、清扫机的绝缘杆在清扫作业后应擦净、将绝缘杆放回防潮保护管内后进行保存或运输。
3、 清扫机绝缘杆受潮或表面损伤、脏污时，应及时处理并经试验合格后方可使用。
4、 按DL408-91《电业安全工作规程》规定定期进行电气试验。试验项目标准。

带电清扫机结构图
