咬口机

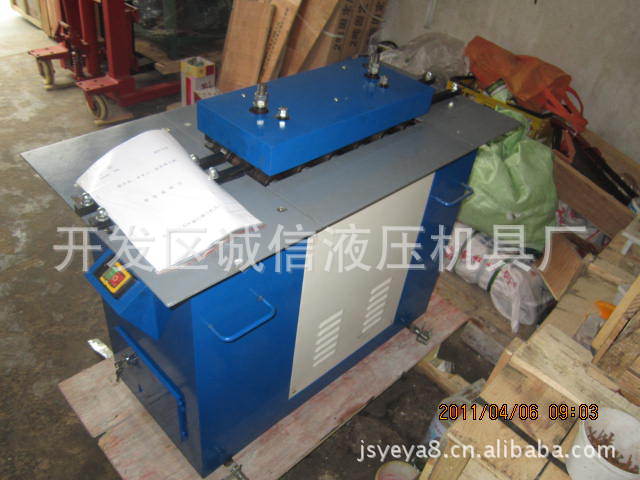

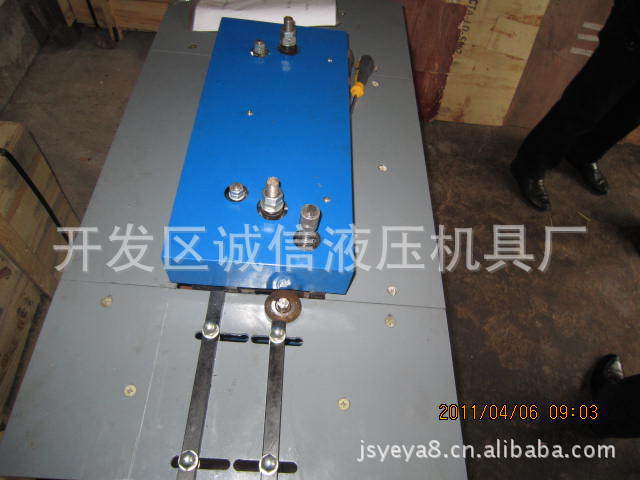

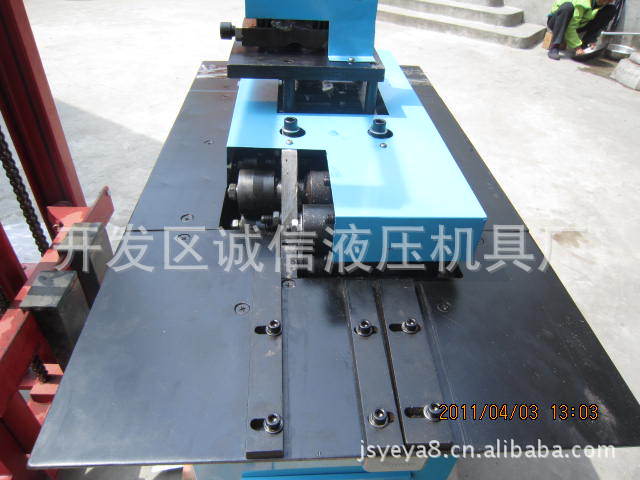

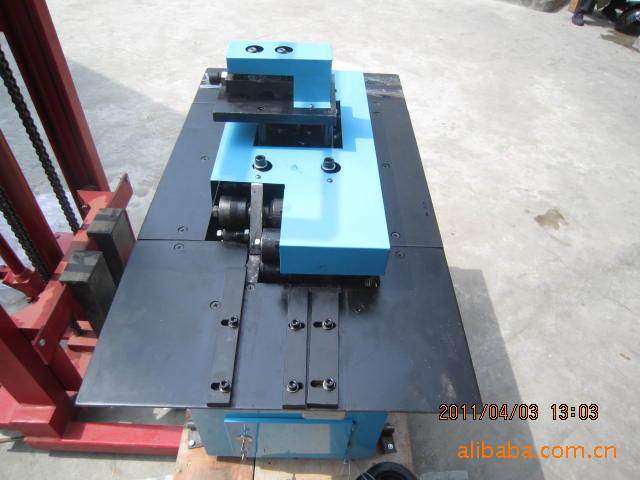

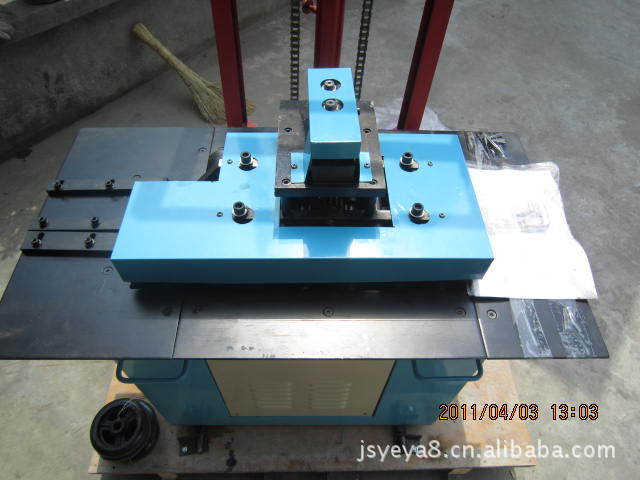

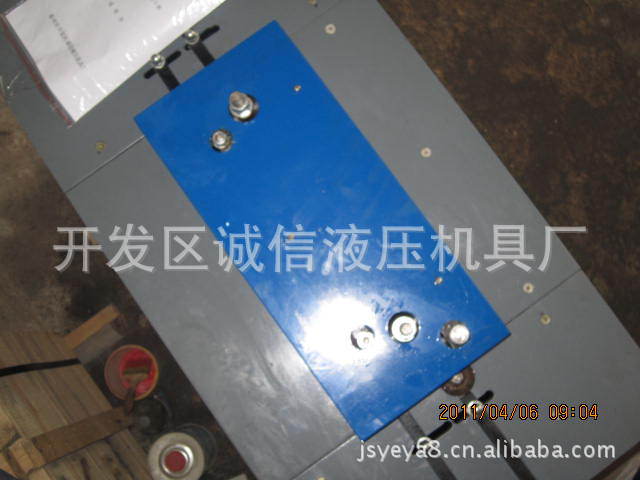

FEB-16A4四功能咬口机

一、性能特征：

1、 该机采用钢板焊接结构，振动时消除应力，具有良好的刚性和稳定性；

2、 机器采用电机传动，运动时实现滚压成角，同步可靠，运动平稳；

3、 机器加工板材表面平整、光滑，尺寸一致，外形美观；

4、 极大地减轻了传统手工操作的劳动强度，提高了劳动生产率。

二、技术参数：

1、 加工板材厚度：0.5-1.2mm；

2、 咬口形状：联合角、单平口、直角、弯头；

3、 电动机：（功率）1.5kw-6极；（转速）940r/min

4、 外形尺寸：1200*700*1050mm

5、 重量：250kg

三、主要部分及结构说明：

四功能咬口机主要由机架部分、联合角咬口机芯、弯管咬口机芯和传动系统组成。

1、 机架部分：由型材和板材焊接而成，底部装有四只脚轮，具有良好的刚性。

2、 联合角、直角咬口机芯：由启动部位和上面的滚轮组和墙板组成，具有良好的刚性和稳定平整的成形性；直角咬口机芯由滚轮组、墙板和下面的启动部位组成咬口成型美观耐用。

3、 弯管咬口机芯：由底座、底座盖和压板组成，结构严谨，稳定性强，且加工形状美观，性能良好；另加一套单平口咬口形状模具，构成四种功能的多用咬口机。

4、 传动系统：将电动机安装在机架底部，经皮带和齿轮组件传动，使上下辊轮同步运转。

四、验收标准：

国家标准，随机带有产品质量合格证，及随机出厂文件。

型 号	YZL-12 YZD-12 YZDL-12	咬口形状
咬口板材厚度0.5-1.2mm		自 重185kg
配用电机y90L-4 1500W 380V 50hz 1400r/min
外形尺寸1060mm x 536mm x 950mm
