CKB型（B200系列无内环型）单向楔块超越离合器

1台起批

￥100.00

中国广州

产品属性

图文详情

品牌推荐

品牌/型号

CKC/B200系列

加工定制

是

类型

气动制动器

品牌

CKC

型号

B200系列

尺寸

详细说明书

用途

工业设备

CKB型即国外B200系列为无内环无轴承支撑的楔块式超越离合器。使用时，将轴直接安装在离合器内，用于离合器安装的轴在磨削后需要热处理，硬度达到HRC58-62，轴的锥度每50mm不应超过0.01mm。为保证轴和离合器外环的同心度，承受外环和轴的径向或轴向负载，要在离合器的两端或一端装上轴承。适用于极限转速为：1000-2400r/min，公称转矩为：60-1250N·m。常用于包装机、制袋机、瓦楞纸生产线、减速机、提升机、电动滚筒等机械传动。

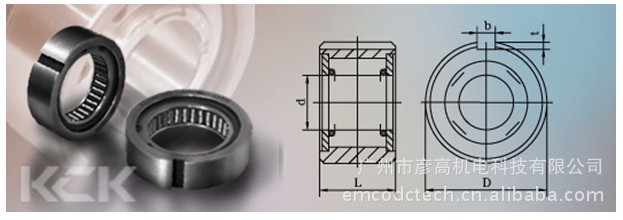

CKB 型 (B200 系列 ) 超越离合器基本参数和主要尺寸

长度单位： mm

序号	型号	代号	公称转矩 Tn (N·m)	空转转矩 n·m	最高超越转速 n(r/min)		最高频率	宽度			外环直径 D (h7)	轴径			外环键槽宽×深 b×t	质量 m ( kg)
序号	型号	代号	公称转矩 Tn (N·m)	空转转矩 n·m	内环	外环	(次/分)	L(	L0.06) -0.06	)	外环直径 D (h7)	d(	-0.025 -0.025	)	外环键槽宽×深 b×t	质量 m ( kg)
1	B203	CKB40×25-16.51	60	0.1	2400	500	150	25.0			40	16.510			4×2.5	0.23
2	B204	CKB47×25-18.796	100	0.1	2400	500	150	25.0			47	18.796			5×3	0.34
3	B205	CKB52×25-23.622	150	0.2	1800	400	150	25.0			52	23.622			5×3	0.45
4		CKB52×25-24	150	0.2	1800	400	150	25.0			52	24.0			5×3	0.33
5		CKB62×28-30	200	0.2	1800	350	150	28.0			62	30.0			7×4	0.51
6	B206	CKB62×28-32.766	300	0.2	1800	350	150	28.0			62	32.766			7×4	0.68
7		CKB62×28-35	200	0.2	1800	350	150	28.0			62	35			6×3.5	0.45
8		CKB72×28-40	315	0.2	1800	300	150	28.0			72	40			7×4	0.61
9	B207	CKB72×28-42.088	450	0.2	1800	300	150	28.0			72	42.088			7×4	0.80
10		CKB72×28-42	315	0.2	1800	300	150	28.0			72	42			7×4	0.59
11		CKB80×32-45	500	0.2	1600	300	150	32.0			80	45			10×4.5	0.75
12	B208	CKB80×32-46.761	480	0.2	1800	200	150	32.0			80	46.761			10×4.5	0.91
13		CKB80×32-48	500	0.2	1600	200	150	32.0			80	48			8×4.0	0.80
14	B209	CKB85×32-46.761	500	0.2	1800	200	150	32.0			85	46.761			10×4.5	0.95
15		CKB85×32-50	500	0.2	1600	200	150	32.0			85	50			8×4.0	0.94
16		CKB90×32-55	560	0.2	1200	200	150	32.0			90	55			10×5.0	1.00
17	B210	CKB90×32-56.109	550	0.3	1200	200	150	32.0			90	56.109			10×4.5	1.00
18	B211	CKB100×42-56.109	784	0.3	1200	200	150	42.0			100	56.109			10×4.5	1.40
19		CKB100×42-60	710	0.3	1200	200	150	42.0			100	60			10×5.0	1.26
20		CKB110×42-65	1000	0.3	1200	200	150	42.0			110	65			10×5.0	2.04
21	B212	CKB110×42-70.029	1230	0.3	1200	180	150	42.0			110	70.029			10×4.5	1.80
22	B213	CKB120×42-70.029	1230	0.3	1200	180	150	42.0			120	70.029			10×4.5	2.30
23		CKB120×42-70	1230	0.3	1200	180	150	42.0			120	70			10×4.5	2.46
24	B214	CKB125×42-79.356	1390	0.4	1000	180	150	42.0			125	79.356			12×4.5	2.40
25		CKB125×42-80	1250	0.4	1000	180	150	42.0			125	80			12×5.0	2.40
