两相 42系列步进电机
通用规格（General specifications）
步距精度………………±5%
温升……………………80℃ Max
环境温度………………-20℃～+50℃
绝缘电阻………………100MΩMin 500VDC
耐压……………………500V AC 1minute
径向跳动………………最大0.02mm（450g负载）
轴向跳动………………最大0.08mm（450g负载）
电气规格（Specifications）
型号 | 步距角 | 电机长度 | 保持转矩 | 额定电流 | 相电阻 | 相电感 | 转子 惯量 | 电机 重量 |
Model | Step Angle （°） | Length L(mm) | Holding Torque (N.m) | Current (A/Phase) | Resistance (Ω) | Inductance (mH) | Rotor inertia (g.cm2) | Weight (Kg) |
CRT42HB33-01 | 1.8 | 33 | 0.16 | 0.95 | 4.2 | 2.5 | 38 | 0.2 |
CRT42HB38-01 | 38 | 0.26 | 1.2 | 3.3 | 3.2 | 54 | 0.28 |
CRT42HB47-01 | 47 | 0.317 | 1.2 | 3.3 | 2.8 | 68 | 0.35 |

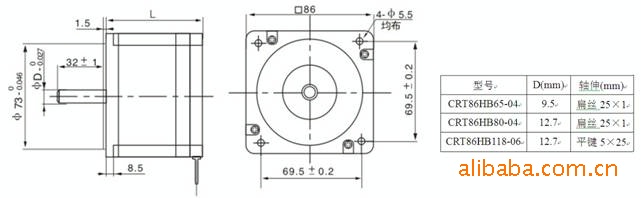

外形尺寸（Dimension）
矩频特性曲线图（Frequency-torque characteristics） 接线图（Connections）
测试条件（Testing Conditions）
驱动器型号：CQ244M
测试电压：DC28V
