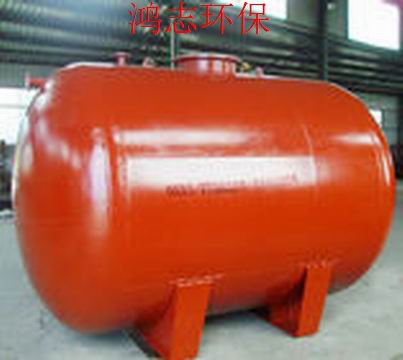

钢衬塑贮罐

一、产品简介
钢衬塑储罐具有无焊接缝、不渗漏、无毒性、抗老化、抗冲击、耐腐蚀、寿命长、符合卫生标准等优点。它弥补了全塑滚塑储罐刚性强度差,不耐压,耐温差的缺点。产品内衬面平整、光滑、坚固,与传统的钢衬塑料板储槽、钢衬橡胶储罐、钢衬玻璃钢贮槽相比,具有更良好的耐腐蚀、不渗漏、不剥离、耐磨损、可耐一定压力、可耐较高温度、寿命更长等优点,其价格低于同规格的传统储罐,是储存腐蚀液体的理想容器。因而是一种极为优异的耐腐蚀储罐。
二、产品参数
介质工作温度:-5℃~+85℃
介质工作压力:正压2.5MPa;负压90KPa
三、产品规格及外形尺寸表(毫米)
型号 | 规格(mm) φ×L | 容积(米3) | 有效贮量(吨) | L1 | L2 | L3 |
CSGF-4 | 1220×3965 | 4 | 3.9 | 3265 | 2324 | 250 |
CSGF-5 | 1216×4650 | 5 | 4.9 | 3950 | 2725 | 250 |
CSGF-10 | 1820×4750 | 10 | 9.7 | 3730 | 2784 | 250 |
CSGF-20 | 2524×5050 | 20 | 19.5 | 3930 | 2960 | 300 |
CSGF-25 | 2524×5450 | 25 | 24.3 | 4330 | 3194 | 300 |
CSGF-30 | 2524×6450 | 30 | 29.2 | 5330 | 3780 | 300 |
CSGF-40 | 3028×6100 | 40 | 39 | 4772 | 3575 | 300 |
CSGF-50 | 3028×7500 | 50 | 48.8 | 6172 | 4395 | 300 |
L4 | L5 | L6 | H1 | H2 | 地脚螺栓 4×M | 净重 |
130 | 1150 | 850 | 200 | 831 | M20 | 1853 |
130 | 1150 | 850 | 200 | 832 | M20 | 1847 |
118 | 1750 | 1450 | 200 | 1134 | M20 | 3260 |
158 | 2400 | 2100 | 250 | 1538 | M20 | 5933 |
158 | 2400 | 2100 | 250 | 1538 | M25 | 6251 |
158 | 2400 | 2100 | 250 | 1538 | M25 | 7010 |
158 | 2900 | 2600 | 250 | 1794 | M25 | 9364 |
158 | 2900 | 2600 | 250 | 1794 | M25 | 10920 |
