NC伺服滚轮送料机使用说明
中山市渝发机械设备有限公司
地址：广东省中山市小榄镇庆丰工业区庆丰四路28号
电话：0760-86168818 传真：0760-86161598
一、前言
当今制造行业技术日新月异，尤其五金冲压技术越来越要求高精度化、高自动化。为此，本公司根据市场需求，并结合十余年的生产、销售及服务经验，研制成NC滚轮送料机系列产品。以配合广大五金制造行业的批量化生产和自动化生产。
感谢您选择使用本公司产品。本公司将本着“客户就是上帝”的经营理念，竭诚为您提供全方位的专业化服务，让您的企业在竞争市场永远立于不败之地。为了充分发挥本公司产品性能，延长其使用寿命，并提高您的生产效率和原材料利用率，我们强烈建议您在安装及操作前，认真阅读本手册，它将详细介绍机器的结构、性能、保养的方法。

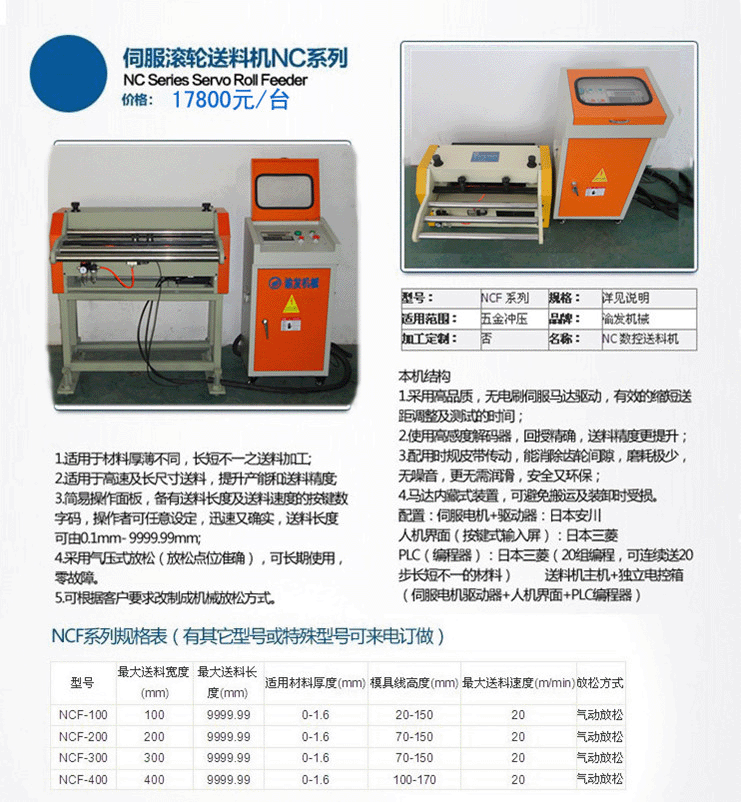

规格表
型号 最大送料宽度 最大送料长度 材料厚度 模具限高 最大送料速度
NC-200 200mm 9999.99mm 0.2-2.2mm 70-170mm 60m/min
NC-300 300mm 9999.99mm 0.2-2.2mm 70-170mm 60m/min
NC-400 400mm 9999.99mm 0.2-2.2mm 100-170mm 60m/min
NC-500 500mm 9999.99mm 0.2-2.2mm 100-170mm 60m/min
NC-600 600mm 9999.99mm 0.2-2.2mm 100-170mm 60m/min
NC-700 700mm 9999.99mm 0.2-2.2mm 100-170mm 60m/min
本机特点
- 适用于材料厚度不同，长短不一的送料加工。
- 适用于高速及长尺寸送料，可提升产能及送料精度。
- 简易操作面板，备有送料长度及送料速度的按键数字码，操作者可自由设定，迅速又精确。送料长度可由0.1-9999.99mm。
- 采用机械式或气动式放松，放松点准确，可长期使用，零故障。
本机结构
- 采用安川高品格、无电刷伺服马达驱动，有效缩短送距调整及测试的时间。
- 使用高速解码器，回受精确，送料精度更佳。
- 配用同步皮带传动，可消除齿轮间隙，磨耗极少，低噪音，无需润滑。
- 马达内藏式，可避免搬运及装卸时受损。
安装
于冲床台板一侧，照安装板设定位置及大小钻攻4个牙孔，将安装板固定其上.
将主体部分用吊绳吊起，对正滑板与安装板之间的键，并用2个配套的螺丝栓将主体固定于安装板上。
当送料高度水平位置与冲模冲压不一致时，NC送料机滑板会有100mm左右的调整量可供调整，此时可将滑板上的2个螺栓松开，调整固定于安装板上的螺栓，则可改变送料机的水平位置，至合适位置后将螺丝紧固。
固定好模具，确保模具与滚轮方向垂直，并于冲床滑块上安装好放松位置。（注：如冲压薄料时托料板至下模之间若有一段距离，必须将导料装置装好，以不使材料弯曲为原则，且模具固定要与滚轮垂直，否则材料会偏斜，送料有阻力，造成送距长短不一。）
于冲床合适部位安装电控箱及接近开关，并检测其是否正常工作。
调机试例
开动矫正机或材料架，将材料缓慢放出。
根据材料的宽度调整2个挡料轮的位置，以不阻碍材料的运动为准。
将放松手柄上台，材料放入上下滚轮之间，放下放松手柄，松开料厚调整手柄的固定螺丝，上下调整手柄，让放松支架有大约5mm的摆动间隙，再将手柄固定螺丝锁紧。（注：放松支架若没有间隙，材料会压不紧而打滑，造成送料不准。且材料厚度有变化时，必须重新调整。）
压料弹簧的作用是施加压力给上滚轮，使上滚轮能够压住材料，并将材料送出，故压力应以材料不会打滑为原则，料厚时应压力大些。
设定好送料长度后，看实际情况，相应的设定好送料速度，有关设定的方法，后面将作详细介绍。
送料的有关参数设定好后，由于约数的原因，实际的送料长度与设定的数值不太一样，所以应在手动模式下，按送料测试、冲床、行程、冲压调整好送料的实际长度。
当模具内导销尖端进入导销孔时，可调整放松丝杆至碰到放松支架的轴承，直至材料放松为止，并将丝杆螺母锁紧（气动放松的送料机，则应调整好放松的角度即在下似±15左右）。
送料开始的调整是由冲床的旋转凸轮来调整，所谓送料开始信号，就是要以冲床曲轴的哪个角度开始送料。本机送料的角度推荐值为9点到3点（240-90）。
设置完成后，应先单冲试模，调整好后方可连续生产。
日常保养
为了机械的性能及机械的安全着想，请常作下列各项检查：
- 滚轮的齿轮部分，涂上齿轮黄油并补充更换齿轮油。
- 滚轮间是否有污物，齿轮间是否有异物。
- 各机构间结合的螺丝及螺帽是否松动。
- 送料滚轮是否有良好的平行度。
- 各部分是否有损伤变形等异常现象。
- 操作面板上的开关及显示屏是否异常。
定期检查
- 作业每6个月或使用1000小时应实施此检查。
- 外部配线是否有变形、损伤、漏电或短路的状况。
- 操作面板按钮，接点是否导通，是否有油污附着。
- 控制盘内继电器的各触点是否良好。
- NC伺服系统是否经常积压灰尘及油污，环境温度是否过高。
- 在电控箱内有一个冷却风扇是为了保护伺服马达避免过热，冷却风扇中有一个过滤器是用来保护风扇远离灰尘，但如果过滤器被堵住，冷却风扇的功能就会失效，控制箱的温度上升，导致电晶体损坏。
故障与排除
故障现象 原因分析 排除方式
- 送料误差有一固定方向
1.送料轮压力不足: 增加压力
2.送料长度过长:上模脱料不良而造成拉料
3.送料不足:检查卷料宽度与模具导料板位置是否适当，或模具与NC是否成一直线。
4.模具内有毛边或物产生:检查挡料板及脱料板是否有毛边及异物
- 送料时产生突发性的误差
1.NC送料机对材料的调整是否合适 :整平机NC的速度是否搭配，或整平机与NC中间距离及料弧高度和冲床速度是否适当
2.滚轮与伺服马达之间传动间隙过大:将皮带调紧
3.卷料的相关条件:检查卷料的长、宽、厚是否标准
- 卷料蛇行
1.卷料宽度及挡料轮位置不当:重新调整
2.滚轮压力不均 :重新调整
3.打滑卡死 :检查模具导槽是否与NC成一直线，模具内是否有废料回升，材料是否有毛边
4.滚轮压力过大 :重新调整
- 电器故障
1.NC不能启动 :检查是否有电输入，或上一次做紧急停车后是否有做复归动作
2.做手动、单动时NC不能做此项功能 :检查外部接线是否正确，按钮是否掉线
3.NC不能自动启动 :检查NC起动开关及接线端子是否正常接触或有脱落现象
4.NC出现伺服故障码:须参考伺服编程说明
- 送料误差量及方向都不一定
1.送料滚轮或齿轮上有金属或异物 :清除之
2.送料起动，放松及冲床动作有干涉 :按规定重新调整
3.滚轮打滑:按规定重新调整
4.伺服马达异常:须参考伺服编程说明
- 放松不顺
1.模具内定位导销作用不良 :检查并修正
2.放松时间不正确:按规定重新调整
3.送料方向有偏移 :检查工作方位是否正确模具是否正常
4.偏心轴、放松轴失油卡死 :清洗并加黄油
