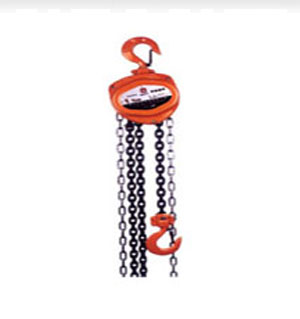

| HSZ-K型手拉葫芦 |
|
 点击图片放大 |
|
 详细介绍 |
|
HSZ-K型手拉葫芦是一种结构、造型新颖、体积小、重量轻、使用手拉力小、效率高、安全性能好的优质起重机械。 产品参数： 号型 | HSZ-0.5K | HSZ-1K | HSZ-1.5K | HSZ-2K | HSZ-3K | HSZ-5K | HSZ-10K | 起重量 t | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 起重高度 m | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 试验载荷 t | 0.75 | 1.5 | 2.3 | 3 | 4.5 | 6.3 | 12.5 | 两钩间最小距离 Hmin mm | 340 | 390 | 460 | 480 | 610 | 720 | 900 | 满载时的手链拉力 N | 220 | 360 | 370 | 410 | 390 | 440 | 470 | 起重链行数 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 起重链条规格（ d*p*w ） mm | 5*15*17 | 6.3*19*21 | 7*21*23 | 8*24*26 | 7*21*23 | 9*27*30 | 主要尺寸 mm | A | 132 | 156 | 178 | 196 | 220 | 262 | 380 | B | 112 | 132 | 146 | 146 | 146 | 170 | 170 | 吊钩开口尺寸 mm | C | 23 | 27 | 31 | 35 | 39 | 45 | 57 | C1 | 26 | 30 | 34 | 38 | 42 | 48 | 65 | 净重 Kg | 8.5 | 11.5 | 17.5 | 19.5 | 26 | 38 | 74 | 装箱毛重 Kg | 9 | 12 | 25 | 27 | 33 | 47 | 87 | 装箱尺寸（长 * 宽 * 高） cm | 30*25*21 | 30*25*21 | 40*33*24 | 40*33*24 | 40*33*24 | 50*40*26 | 60*50*27 | 起重高度每增加 1 米应增加的重量 Kg | 1.5 | 1.8 | 2.1 | 2.3 | 3.1 | 4.6 | 8.2 |
注： 除表列外，在 12
米以内各起重高度，均可订货。由于我们的产品不断改进发展，因此产品的详细结构可能与本样本有出入。葫芦的使用安全检查应按作业的频繁程度和作业的环境 |
手拉葫芦是通过拽动手动链条、手链轮转动，将摩擦片棘轮、制动器座压成一体共同旋转，齿长轴便转动片齿轮、齿短轴和花键孔齿轮。这样，装置在花键孔齿轮上的起重链轮就带动起重链条，从而平稳地提升重物。采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器安全工作。它具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点，适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物，尤其对于露天和无电源作业，更显示出优越性。手拉葫芦解剖图
