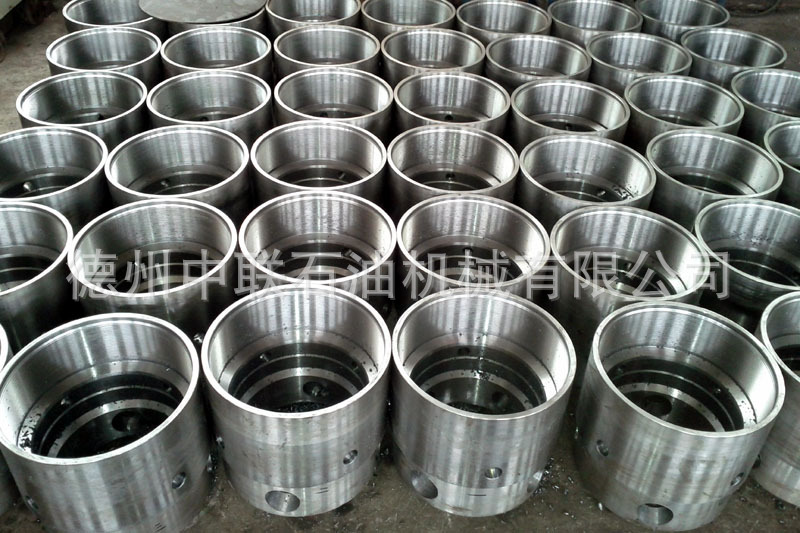

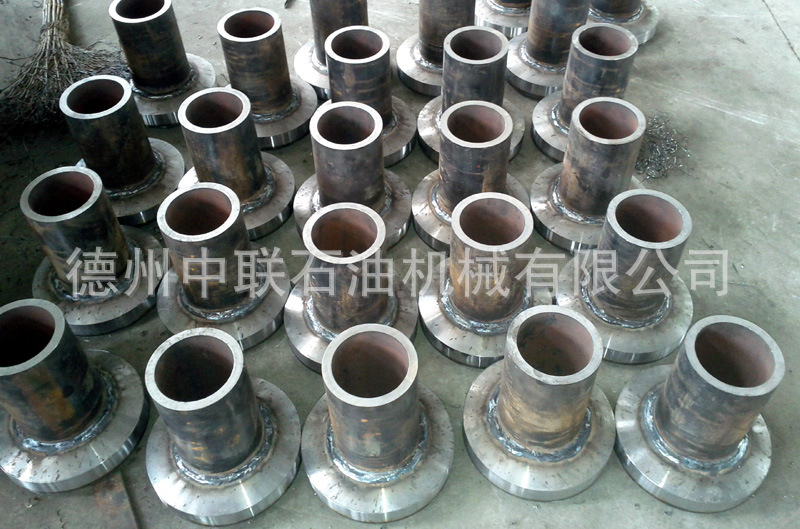

免拆式简易套管头

         JYTD-10 3/4*5 1/2-21免拆式简易套管头是我公司在总结多年经验的基础上，为既满足油田钻井施工需要又能降低钻井成本的基础上研制的产品。

一、用途

1、钻井作业中提供外管螺纹直接与表层套管连接。

2、通过悬挂器悬挂支撑除表层套管以外的套管重量。

3、提高钻井井口装置的稳定性。

4、在套管柱内形成密闭空间。

5、为释放可能储藏在两层套管柱之间的压力提供出口，在紧急情况下可向井内泵入流体，并可检测压   力。

6、可以进行钻采特殊作业，如：（1）从侧孔补注水泥以提高固井质量，（2）酸化压裂时从侧孔打压力液以平衡内压力。

二、基本参数

1、执行标准：SY5127-2002《石油井口装置、套管头和采油树》及API 6A的产品规范。

  产品型号：JYTD-10 3/4*5 1/2-21

2、适用最大井深：JYTD-10 3/4*5 1/2-21     3000M

3、连接表层套管外径：Φ10 3/4"(273mm)

4、连接方式:Φ10 3/4"CSG螺纹或BCSG（有用户决定）。

5、悬挂套管尺寸：Φ5 1/2"(139.7mm)

6、悬挂器最大外径：280mm

7、旁侧口通径：70mm

8、旁通阀直径：Φ2 7/8"

9、额定工作压力：21MPa

10、工作温度：-35℃--121℃

11、产品性能级别：PR1

12、材料类别：BB类

13、总体高度：455mm

三、工作原理及特点

本体上端为Φ13 3/8"母扣，可连接Φ13 3/8"公扣短节，下端为Φ10 3/4"公扣可直接与表层套管上端接箍相连接。

套管悬挂器上下两端均为套管圆螺纹，下端通过双公短节和最后一根套管接箍相连接，并成为入井管柱的组成部分，悬挂于套管头本体内。上端母扣直接接连顶节至钻台面，可实施固井作业。

在环空密封技术上，采用了钢性与橡胶复合密封结构，增强了密封性能。该产品的压紧、防倒扣锁紧装置，可防止在采油过程中悬挂器上窜，并可防止卸联顶节时倒开下部套管，保证井下安全。

侧循环通孔用与悬挂器入井和座封于本体后形成新的循环流道，以实施固井作业中的泥浆循环。

主要特点：

设计简单性能齐全、安装简便快捷、密封性能可靠、安全系数高。
