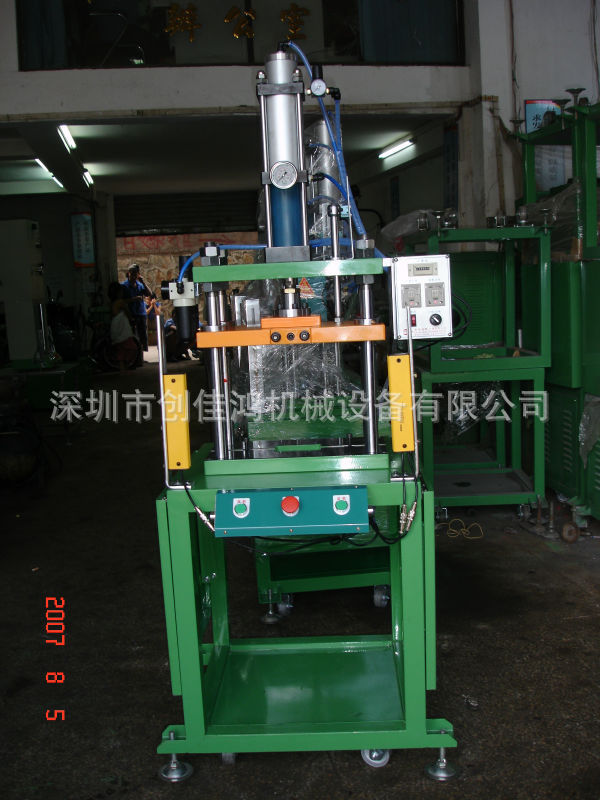

四柱型增壓壓CH109系列
规格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
CH109E -3 | 1830 | 650 | 250 | 750 | 650 | 160 | 250 |
CH109E -5 | 1830 | 650 | 250 | 750 | 650 | 160 | 250 |
CH109E -10 | 1830 | 650 | 250 | 750 | 650 | 160 | 250 |
CH109E -15 | 1830 | 650 | 250 | 750 | 650 | 160 | 250 |
CH109E -20 | 1830 | 650 | 250 | 750 | 650 | 160 | 250 |
规范
规格 | CH109E-3T | CH109E -5T | CH109E -10T | CH109E -15T | CH109E -20T |
理论出力 | 3T | 5T | 10T | 15T | 20T |
行程范围 | 100mm | 100mm | 100mm | 100mm | 100mm |
增壓行程 | 5mm | 5mm | 10mm | 10mm | 10mm |
最大工作高度 | 250mm | 250mm | 250mm | 250mm | 250mm |
工作台面积 | 350*230mm | 350*230mm | 350*230mm | 400*300mm | 400*300mm |
来回次数/分钟 | 约20次 | 约20次 | 约20次 | 约20次 | 约20次 |
操作压力 | 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0. 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0.4-0.7 Mpa |
轴孔尺寸 | Ф25*40L | Ф25*40L | Ф25*40L | Ф25*40L | Ф30*40L |
电源 | 单相AC220V | 单相AC220V | 单相AC220V | 单相AC220V | 单相AC220V |
操作种类 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
操作方式 | 雙手 | 雙手 | 雙手 | 雙手 | 雙手 |
本机重量 | 約120Kg | 約140Kg | 約160Kg | 約200Kg | 約240Kg |
可依据客户需求定制尺寸 本公司保留有更改尺寸的权力.
超越客户的品质需求是我们追求的目标
Tel:0755-28026842 、29803686 全国免费热线：4006-6576606
http://www.chhong.com
1.以压缩空气为动力源,操作简单.
2.没有油压系统待机时,所产生之噪音,可节省电力消耗,降低生产成本.
3.利用气油增压原理,达到作动速度快,高出力的需求,增压可在空行程的任何阶段出力.
4.多功能用途适用于压入;冲孔;铆合,装配;切断等,电器开放组立,打印等.
5.柱式门型开放空间设计,特殊规格之需求,可接受订制.
6.出力3T-50T供选择.
