针对极端恶劣环境使用特殊设计
IP67全密封，航空插头接口
网络摄像机支持
全双工数据通信
+ 镜头坐标反馈
━━━━━━━━━━━━━━━━━━━━
= O-EYE OHA-5616B
OHA-5616B 室外全密封大型护罩
1． 功能描述
O-EYE OHA-5616B是一款专门为极端恶劣环境下使用而进行特殊设计的单视窗型全天候室外全密封大型护罩，内部集成安装镜头、摄像机以及所有相关配件和辅件，所有部件在护罩内部完成物理固定，对外提供交流电源接口、TCP/IP网络接口，RS422（可选RS485）全双工控制接口、双向语音等接口，所有接口在物理上均采用多芯防水金属航空插头连接。
OHA-5616B室外全密封大型护罩自身的物理材质采用高强度金属材料，采用纳米防水处理，符合IP67标准，恒温、防潮、防霉、防尘、防盐雾、抗腐蚀，全密封设计，防止大浪侵入。护罩整体做三防喷涂处理， 包括不锈钢螺丝、接头、引线等所有相关配件均满足三防（防潮、防霉、防盐雾）要求。

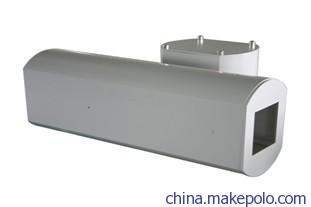

【图 SEQ 图 \* ARABIC 1】OHA-5616B护罩产品安装实拍外观
2． 产品规格
Ø 物理特性
l 护罩类型：单视窗全密封大型护罩，内部集成安装镜头、摄像机以及所有相关配件和辅件，所有部件在护罩内部完成物理固定
l 安装方式：底装、侧装、吊装均可
l 物理材质：高强度金属材料，配不锈钢镙丝。
l 物理尺寸：720mm×150mm×150mm，护罩壁厚5毫米（mm）
l 视窗玻璃：光学成像视窗采用光学玻璃，镀近红外增透膜，透光率≥99%；
l 视窗面积：Φ120
l 设备自重：6公斤（KG）
【图 SEQ 图 \* ARABIC 2】OHA-5616B室外全密封大型护罩物理尺寸
Ø 辅助控制
l 恒温装置：内置自动恒温装置，确保护罩内温度范围不超过3℃ ～ 42℃
² 加 热 器：8℃±5℃开；20℃±5℃关 （风扇同时运转）
² 风 扇：37℃±5℃开；20℃±5℃关
l 除湿装置：内置自动除湿器，确保护罩内部干燥
l 雨 刮 器：支持通过RS422全双工串行接口控制雨刮器开关
Ø 数据回传
l 数据反馈：支持将镜头的各类反馈值通过通信总线回传到配套云台内部解码板，包括镜头偏移量（当前Zoom位移值）、镜头最大偏移量（最大Zoom位移值）等
Ø 电源与功耗
l 工作电压：DC 12V±5%
l 最大功耗：35瓦（W）
Ø 外部接口与兼容性
l 物理接口：护罩所有对外接口在物理上均采用多芯防水金属航空插头连接
l 逻辑接口：交流电源接口、网络视频输出接口，全双工控制接口、双向语音接口
l 通信接口：网络接口支持TCP/IP协议，全双工串行接口支持RS422（可选RS485）
l 兼 容 性：支持YAAN、VISCA（SONY），以及Pelco-D v5版本（含基本、扩展、高级三级协议）等多种主流通信协议的兼容自适应（无需设置），可扩展自动云镜跟踪功能，能够被PELCO公司官方网站上的虚拟键盘仿真软件Glass-Keyboard测试通过。
Ø 恶劣环境适应能力
l 防护等级：符合IP67标准，全密封高强度金属材料设计，恒温、防潮、防霉、防尘、防盐雾、抗腐蚀，能防止大浪侵入
l 三防处理：护罩整体做三防喷涂处理， 包括不锈钢螺丝、接头、引线等所有相关配件均满足三防（防潮、防霉、防盐雾）要求
l 工作温度：-45℃ ～ 70℃
l 工作湿度：5% ～ 95%（无结露情况下）
l 抗风能力：风速40米/秒以下正常工作，风速60米/秒以下不损坏
l 抗雨能力：4毫米/分钟
3． 产品应用
O-EYE OHA-5616B室外全密封大型护罩广泛应用于海域/海岛/海上平台望远监控、森林防火监控、边防/海防监控、交通/海事监控、油田/矿山监控、数字城管高空瞭望、自然保护区景观瞭望等多种领域。

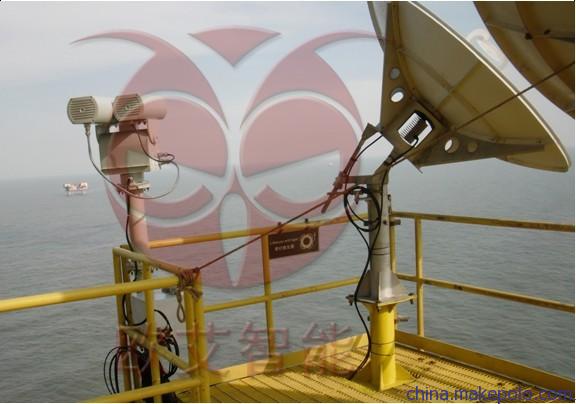

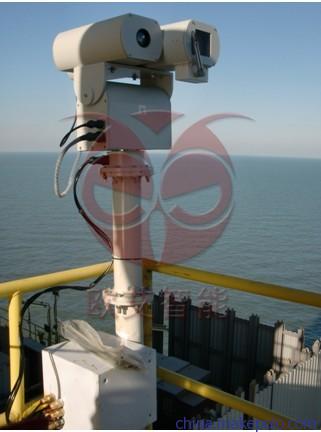

【图 SEQ 图 \* ARABIC 3】产品应用实例：渤海湾康菲公司石油平台（2010年）
