一、产品特性
-超小体积，携带方便，120度500万和170度1200万A+级高解析度广角镜头可选。方便不同客户需求。
-深度防水，可达水下20M.
-内置锂电池，边充边录影功能
-支持高容量micrso SDcard
-TV/HDMI 接口，可以直接与高画质的电视机连接使用。
-网络摄像头功能
-内置麦克风、蜂鸣器、震动马达。
二、产品标配件如下图：
1.充电器 2.数据线 3.TVOUT 线 4.光盘 5.3M双面胶6.防不O型圈润滑油 7.擦拭布 8.防水圈 9.螺丝及螺丝工具 10.说明书 11.硅胶带 12.运动带 13.产品支架 14.单车支架 15.产品后盖 16.防目镜支架 17.硅带扣
三、产品参数：
>传感器： 1200万像素CMOS
>视角： 170度
>分辩： 1440 x 1080；1080 x 720（可选）
>帧频： 30帧/秒
>内存大小：外置插卡
>TF卡： 支持32GB （卡可自选）
>文件格式： 支持AVI
压缩格式 ：H.264
>防水性能： 20米
>USB： 2.0
>电源： 内置850毫安可充式锂电池
>电池使用时间： 3小时
>尺寸： 100*32.5mm
>单机重量： 300g
前言
Preface
感谢您购买高清数字防水录像机。本产品具有超小、精致、人性化防水设计的特点。配合多功能支架使用，可让您在户外各种条件下，实现全角度的录像/监控。
本用户手册将详细说明如何使用和安装本产品，同时提供给您详细的信息，包括安装、使用和操作的注意事项及技术规格等。使用前请仔细阅读本手册并完全理解，请妥善保存本手册，我们希望本产品能满足您的需求并长期服务于您！
产品保证
本产品经FCC & CE等权威机构认证符合推荐指标，顾客使用具有安全保证。
产品概述
此款产品是针对市场需求推出的一款高端超小型防水户外高清数字录影产品，该产品具有行业领先的数码摄像/语音存储、拍照、高速USB数据传输、USB充电等功能，并拥有多项发明及技术专利。
产品特性
>流线型机身时尚外观设计，防水更方便各种户内户外场合轻松录影；
> PC摄像机功能，轻松享受网络生活；
> AVI格式视频录制，方便PC直接播放，轻松上传视频网站；
>低照度，200万高清摄像头；
>高速动态录影，明暗环境瞬间响应；
>视频输出: 640×480px，30帧/秒；
>照片输出:照片格式JPG分辨率1600*1200dpi；
>可替换锂电池式设计，长时间续航能力；
> Mini USB可电脑充电和影像上传下载传输功能；
>配合支架使用，达到全角度录影/监控功能；
>便捷安装方式，适合各种材质载体、复杂场景安装使用。

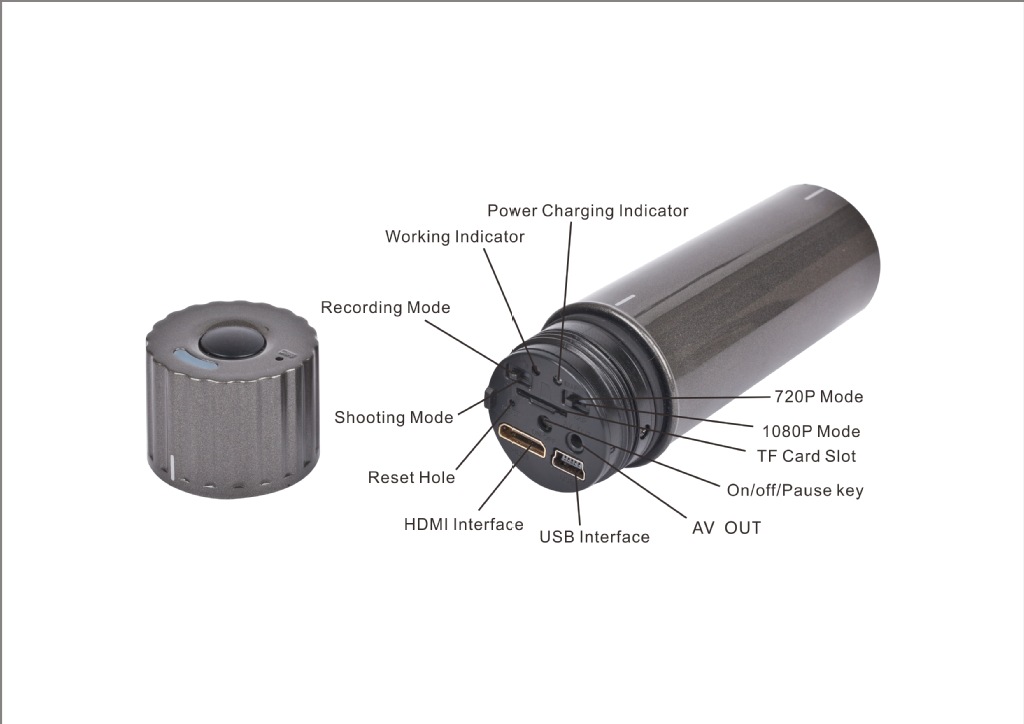

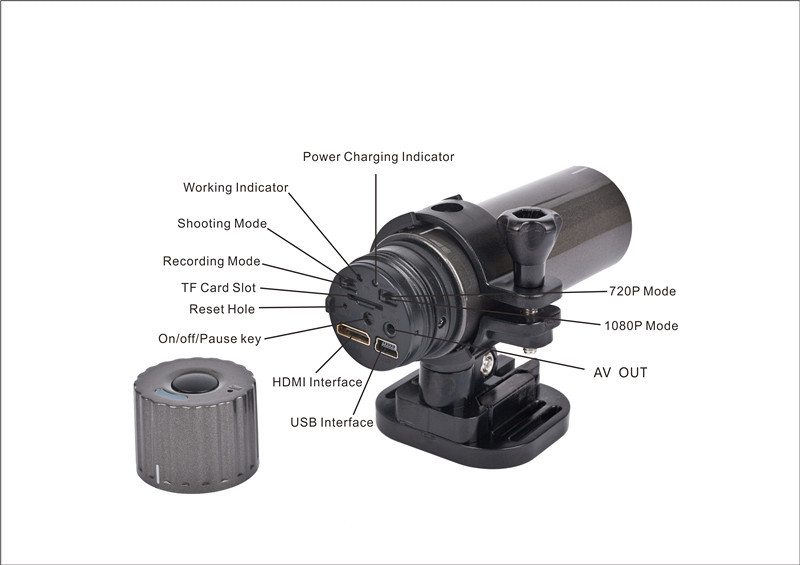

产品结构
LED灯
LED light
LED控制开关
LED key
开关键
Power key
功能键
Function key
USB接口
USB interface
TF卡
TF card
电池
Battery
使用安装
- 安装
可直接手持使用，亦可安装到背夹或支架上使用，如下图所示，。
机身
背夹
安装夹到支架
背夹、支架配合使用
支架使用示意图
- 安装支架
5．电池的更换
可更换锂电池
操作步骤
1.插入Micro SD卡和电池。
2.长按开机键二秒，处于开机状态，此时指示灯显示红色即进入待机模式。
.
3．录像
长按开关键开机后红灯长亮为录像待机，再短按开关键红灯慢闪即正在录像，再短按一下红灯长亮即保存并待机
待机三十秒无操作自动关机
- 拍照：开机状态下按功能键切换到拍照时黄色指示灯长亮，短按开关键开始拍摄一张照片，同时红色指示灯闪亮一次。拍照完毕后自动返回待机状态，三十秒钟无操作自动关机。
注意:
Notes:
1工作过程中，如果未先保存而直接强行关掉电源，将无法保存此次录像数据。
.
2在长时间录像的情况下，每30分钟录制的内容会自动生成一个文件。
.
3在工作状态时直接按功能键切换成另一功能时或机器检测到低电时文件会自动生成
5.充电：
A：充电器充电：在关机状态下连上充电器充电时蓝灯红灯常亮即正在充电，充满后蓝灯长亮红灯熄灭。在开机状态时连上充电器，可以在充电的同时短按模式键进入各种工作状态，此时会有二个灯同时亮。
B：连电脑充电：在关机的情况下连上电脑，蓝灯红灯常亮为充电，充满蓝灯长亮。进入U盘模式。
按键功能
- LED控制键LED control key在开机状态下短键此键会在LED灭-低亮-中亮-高亮-熄灭几种状态中循环开机键Power key关机状态下长按开机键二秒即开机，开机状态下长按二秒会关机
- 功能键Function key可以切换录像和拍照模式时间修改：
Time adjustment:
- 可用时间修改工具（见光盘）
- 可在可移动盘内建（time.txt）文档
操作如下：
- 先录一段视频关机
- 连接电脑打开可移动盘
- 在可移动盘内建（time.txt）文档
- 在（time.txt）文档内写入时间（格式为2009.02.23 09:25:30），保存
- 安全退出开机关机一次即修改成功
文件存储及播放
完成录像以后，如下图所示，将机器处于关机状态，使用USB数据线，将所录的画面复制或剪切到电脑里播放，同时也可将Micro Sd卡取出，使用读卡器来读取卡中的影像数据。推荐使用Media Player，KM Player等播放软件播放。
USB数据线 电脑USB接口
PC摄像机功能
亦可当PC摄像机使用，在使用前请安装光盘中附带的驱动软件，使机器处于开机状态，使用USB数据线连接与电脑，在电脑上会出现一个标准的视频设备，此时就可当PC摄像机使用，否则可能进入充电模式或U盘模式。
PC摄像机在工作时，亦可同时充电。

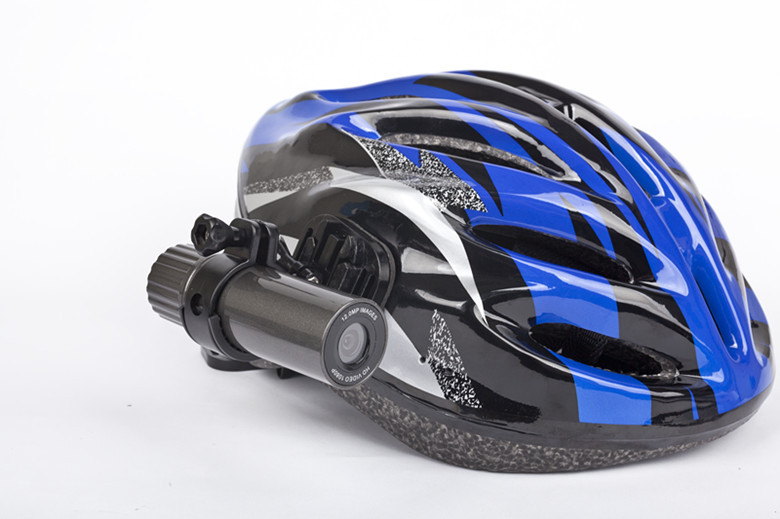

配合支架方便PC摄像头使用
一些第三方应用软件也能观看PC摄像机的实时视频，并能将实时视频存储在本地电脑上，如：Amcap等。
