地埋式生活污水处理装置工艺流程图
地埋式污水处理装置规格、型号
产品规格见图
代号 型号 | a
（mm） | b
(mm) | c
(mm) | h
(m) | h1
(m) | L
(m) | L1
(m) | W
(m) | W1
(m) | WSZ-1 | 600 | 450 | 300 | 2.5 | 2.5 | 5.0 | 1.5 | 1.5 | 1 | WSZ-2 | 600 | 450 | 300 | 2.5 | 2.5 | 7.5 | 2 | 2 | 1 | WSZ-5 | 600 | 450 | 300 | 3.0 | 3.0 | 10.0 | 2 | 3 | 3 | WSZ-10 | 600 | 450 | 300 | 3.0 | 3.0 | 14.0 | 3 | 4 | 3 |
|
地埋式污水处理装置不同条件下设备处理水量（m3/h）
进水BOD （mg/L） | 200 | 300 | 400 | 500 | 300 | 400 | 500 | 600 | 400 | 500 | 600 | 700 |
出水BOD
（mg/L） | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 60 | 60 | 60 | 60 |
WSZ—1 | 处理水量 | 2 | 1.5 | 1 | 0.8 | 2 | 1.5 | 1 | 0.8 | 1.3 | 0.9 | 0.8 | 0.8 |
WSZ--2 | 3 | 2.5 | 2 | 1.5 | 3 | 2.5 | 2 | 1.5 | 2.4 | 1.8 | 1.5 | 1.5 |
WSZ--5 | 6 | 5 | 4 | 3 | 5.5 | 4.5 | 3.5 | 2.5 | 4.8 | 3.6 | 3 | 2.5 |
WSZ--10 | 12 | 10 | 8 | 6 | 11 | 9 | 7 | 5 | 9.5 | 7.6 | 6 | 5 |
地埋式生活污水处理装置的基础安装、使用、维护
1、基础：WSZ系列设备如放置在地坪以上，只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压必须大于4T/m2，也同时要求水平、平整。
如设备埋于地坪以下，基础标高必须小于或等于设备标高并保证下雨不积水，基础一般是素混凝土（是否配筋视当地地质情况而定）。

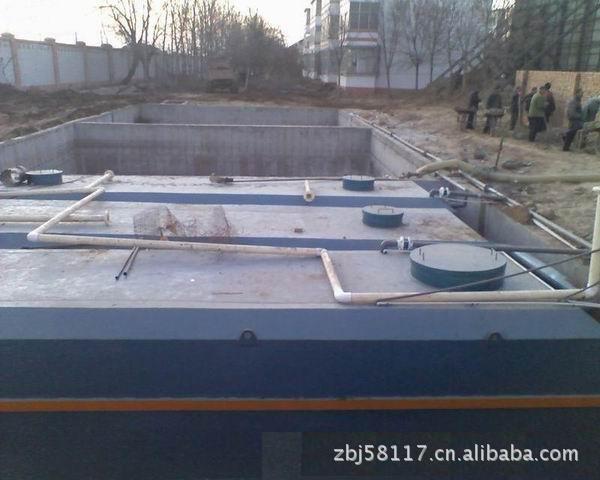

2、安装：根据安装图就位，各箱体依次就位，箱体的位置、方向不能放错，互相间距必须准确，并连接好管道。
在设备内注入清水，检查各管道有无渗漏，若无则箱体四周覆土，直至设备检查孔，并平整地面。把电控箱控制线与水泵接通，电控箱与电源接通，接线时注意风机、电机的转向，必须与风机所指方向相同。

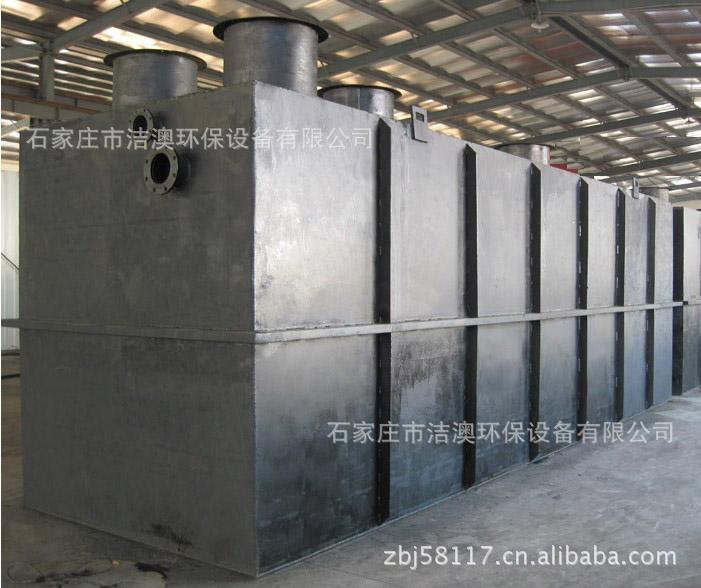

地埋式生活污水处理装置的构造
设备所有管道采用PVC管或不锈钢管，管道间连接用PVC粘结剂粘结或不锈钢焊接。
填料采用悬浮型生物填料作生物载体，生物量大、易挂膜、不结球、不堵塞
