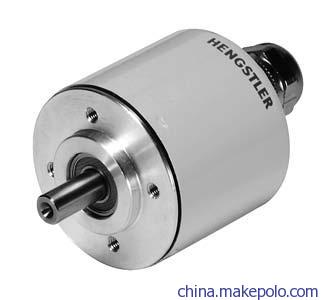

RI58-O/2500EQ.76KBRI58-O/2500EQ.76KB RI58-O/2500EQ.76KB
安装螺纹M 4x5
弹性安装，电缆弯曲半径R ≥ 100mm
固定安装，电缆弯曲半径R ≥ 40mm
尺寸单位：mm
夹紧法兰，58mm
连接电缆，轴向/径向
接头12极，轴向/径向
安装螺纹M 4x5
弹性安装，电缆弯曲半径R ≥ 100mm
固定安装，电缆弯曲半径R ≥ 40mm
方形法兰，63.5 mm x 63.5 mm
方形法兰，80 mm x 80 mm
尺寸:版本连接输出轴向L1
同步法兰，58mm 电缆R（带UB = 5 V）, T, K, I 51.5 41.5
R（带UB = 10V - 30 V） 56 56
接头R（带UB = 5 V）, T, K, I 57.5 51.5
R（带UB = 10V - 30 V） 57.5 56
夹紧法兰，58mm 电缆R（带UB = 5 V）, T, K, I 45.5 35.5
R（带UB = 10V - 30 V） 50 50
接头R（带UB = 5 V）, T, K, I 51.5 45.5
R（带UB = 10V - 30 V） 51.5 50
标准工业类型RI58-O/RI58-T
增量式实心轴:
版本:RI 58-0
脉冲:1-10000
法兰类型:K=夹紧法兰58 S=同步法兰:58 M=同步夹紧法兰:65 Q=方形法兰:63.5*63.5 G=方形法兰:80*80
防护等级外壳/ 轴承:
4=IP65/64 4=IP65/64 4=IP65/64 4=IP65/64 4=IP65/64
7=IP67/67 7=IP67/67 7=IP67/67 7=IP67/67
轴:3*+7mm 6=9.52mm 2=10mm 7*=12mm 1=6mm 5=6.35mm 3=7mm
电源电压:
E = 直流10V - 30V I= 推挽互补 R=RS 422 + 报警 K = 推挽
I= 推挽互补连接:
R=RS 422 + 报警连接:
A = PVC 电缆，轴向 B = PVC 电缆，径向 C = Conin，轴向，顺时针
D = Conin，径向，顺时针 E = TPE 电缆，轴向 F = TPE 电缆，径向
G = Conin,轴向, 逆时针 H = Conin,径向, 逆时针
K = 推挽连接:
A = PVC 电缆，轴向 B = PVC 电缆，径向 C = Conin，轴向，顺时针
D = Conin，径向，顺时针 E = TPE 电缆，轴向 F = TPE 电缆，径向
G = Conin,轴向, 逆时针 H = Conin,径向, 逆时针
J = Binder 6 极，径向 N = Binder 6 极，轴向
K* = MIL10 极, 径向 O* = MIL10 极, 轴向
Ａ = 直流5V:输出:T=RS 422 + 传感 R=RS 422 + 报警
联系QQ:2219699133
联系邮箱:2219699133@qq.com
18680347365
联系人:瞿先生
T=RS 422 + 传感连接:
A = PVC 电缆，轴向 B = PVC 电缆，径向 C = Conin，轴向，顺时针
D = Conin，径向，顺时针 E = TPE 电缆，轴向 F = TPE 电缆，径向
G = Conin,轴向, 逆时针 H = Conin,径向, 逆时针
R=RS 422 + 报警连接:
A = PVC 电缆，轴向 B = PVC 电缆，径向 C = Conin，轴向，顺时针
D = Conin，径向，顺时针 E = TPE 电缆，轴向 F = TPE 电缆，径向
G = Conin,轴向, 逆时针 H = Conin,径向, 逆时针
不适用于IP 67
** 通过夹紧法兰+ 法兰适配器（参见“附件”）的组合可以实现其他不同的法兰版本。
如，RI 58 带同步法兰和10 mm 轴：也可夹紧法兰和10mm 轴 + 同步法兰适配器(1 522 328)。
174 编码器 计数器 指示器 继电器 打印机 切纸机
RI 58- Ｔ;4...2500
Ａ = 直流5V E = 直流10V - 30V
T=RS 422 + 报警R=RS 422 + 传感K = 推挽
C = Conin, 轴向, 顺时针 C = Conin, 轴向, 顺时针 C = Conin, 轴向, 顺时针
D = Conin, 径向, 顺时针 D = Conin, 径向, 顺时针 D = Conin, 径向, 顺时针
E = TPE 电缆，轴向 E = TPE 电缆，轴向 E = TPE 电缆，轴向
F = TPE 电缆，径向 F = TPE 电缆，径向 F = TPE 电缆，径向
G = Conin, 轴向, 逆时针 G = Conin, 轴向, 逆时针 G = Conin, 轴向, 逆时针
H = Conin, 径向, 逆时针 H = Conin, 径向, 逆时针 H = Conin, 径向, 逆时针
K* = MIL10 极, 径向 J = Binder 6 极，径向
O* = MIL10 极, 轴向 N = Binder 6 极，轴向
K* = MIL10 极, 径向
O* = MIL10 极, 轴向
轴
版本* 不适用于IP 67** 通过夹紧法兰+ 法兰适配器（参见”附件”）的组合可以实现其他不同的法兰版本。
如，RI 58 带同步法兰和10 mm 轴：也可夹紧法兰和10mm 轴 + 同步法兰适配器(1 522 328)。
应请求，可提供其他版本。型号脉冲数1 电源电压法兰、防护等级2、轴3 输出4 连接5,6
K.43 夹紧法兰，IP64，7mm
K.46 夹紧法兰，IP64，9.52mm
K.42 夹紧法兰，IP64，10mm
K.47 夹紧法兰，IP64，12mm
K.76 夹紧法兰，IP67，9.52mm
K.72 夹紧法兰，IP67，10mm
S.41 同步法兰，IP64，6mm
S.45 同步法兰，IP64，6.35mm
S.71 同步法兰，IP67，6mm
S.75 同步法兰，IP67，6.35mm
M.46 同步夹紧法兰，IP64，9.52mm
M.76 同步夹紧法兰，IP/67，9.52mm
Q.46 方形法兰，IP64，9.52mm
Q.42 方形法兰，IP64，10mm
Q.76 方形法兰，IP67，9.52mm
Q.72 方形法兰，IP67，10mm
G.43 方形法兰，80 x 80，IP64，7mm
R RS422+ 报警
T RS422+ 传感
K 推挽I 推挽互补A PVC 电缆，轴向;B PVC 电缆，径向
E TPE 电缆，轴向;F TPE 电缆，径向;C M23 连接器(Conin)，12 脚，轴向，
顺时针D M23 连接器(Conin)，12 脚，径向，顺时针G M23 连接器(Conin),12 脚， 轴向，
逆时针H M23 连接器(Conin)，12 脚，径向，逆时针J M16 连接器(Binder)，6 脚，径向N M16 连接器(Binder)，6 脚，轴向
O MS 连接器，10 脚( 插入装置18-
1)，轴向
K MS 连接器，10 脚( 插入装置18-
1)，径向
1 直流10-30V 仅提供K,I,R 输出，直流5V 仅提供输出R,T
2 通过夹紧法兰和法兰适配器（参见“附件”）的组合可以实现其他不同的法兰版本。
如，RI 58 同步法兰和10 mm 轴：也可用夹紧法兰和10mm 轴+ 同步法兰适配器(1 522 328)
3 输出代码“K”和“I”带短路保护
联系QQ:2219699133
联系邮箱:2219699133@qq.com
18680347365
联系人:瞿先生
4 连接器代码“O”“K”符合MIL-C-5015（仅RI58-O）
5 带连接器的IP67 编码器，需要和匹配连接器正确安装，才能达到IP67 的防护等级
6 连接器代码“O”“K”符合MIL-C-5016（仅RI58-T）
订购信息
可选电缆长度;电缆输出的类型（连接A, B, E, F）可选择以下几种电缆长度。需要订购要求的电缆长度，
请增加单独的代码到你的订购代码后面。对于电缆末端带不同连接器的情况，请在电缆输出
方向和连接器代码中间增加电缆长度代码。应要求可提供更多的电缆长度。
代码电缆长度;无代码1.5m-D0 3 m-F0 5 m-K0 10 m-P0 15 m-U0 20 m-V0 25 m
示例：3 米长电缆：...B-D0;3 米长电缆末端带M23 连接器，顺时针：...B-D0-I
公司主营:亨士乐Hengstler编码器 亨士乐Hengstler增量型编码器亨士乐Hengstler绝对式编码器亨士乐Hengstler光电编码器
亨士乐Hengstler编码器代理商 亨士乐Hengstler传感器 亨士乐Hengstler编码器供应商 亨士乐Hengstler编码器总代理
亨士乐Hengstler组合式编码器 亨士乐Hengstler联轴器 亨士乐Hengstler防爆编码器 亨士乐Hengstler单圈编码器
联系QQ:2219699133
联系邮箱:2219699133@qq.com
联系人:瞿先生
德国亨士乐Hengstler作为工业编码器领域中真正的专家,在长达20年多的时间内一直致力于客户项目的最优实现,德国亨士乐Hengstler的编码器适用于几乎所有的工业领域：
钢铁业,纺织业,包装机器,搬运业,玻璃制造和机器人制造等。该编码器也适用于所有的苛刻工作环境：腐蚀的,易爆的以及电磁干扰环境。
德国亨士乐Hengstler编码器,德国亨士乐Hengstler编码器报价,德国亨士乐Hengstler多圈编码器,
亨士乐Hengstler的服务文化在于针对您的需求提供合适的解决方案：
根据所需性能和既定成本优化产品应用;产品应对恶劣严峻环境的突出性确保了安装的可靠;
电路,机械和通信接口个性化组合的多样性保证了编码器与使用环境的兼容。不管您的市场和选择的应用是什么,德国亨士乐Hengstler都可以提供适用产品：
公司拥有着一系列的标准产品和特殊型号产品;公司的商业和技术团队会共同投入到特殊产品的设计中。
亨士乐Hengstler所有产品的共同点 ─ 高品质：
ISO 9001V2000 OHS 2002/95/CE
ATEX认证；德国亨士乐Hengstler编码器将位置,位移,速度或者是加速度转换成可被控制器或PLC，读取的数码值。

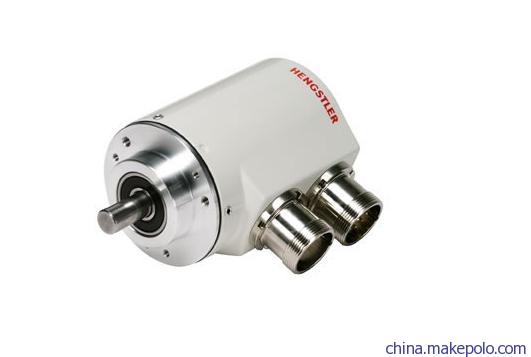

不同安装设置的编码器类型齐全：
实心轴
空心轴（盲孔）
空心轴（通孔
手机:18680347365
详细说明：法兰和底脚安装结构，脉冲率可达到16348
技术参数：电气数据
电源电压：12 V to 30 V DC,
纹波，最大10%
输出：差动线路输出，抵抗瞬时短路
脉冲高度：大约等于电源电压
频率范围：0到100kHz(最大到150kHz，请指定)
负载能力：每路输出50mA
电子温度范围：
标准：0 °C到 + 70 °C
特别：– 25 °C到 + 85 °C
它的特点包括：
·重载制，通过冲击测试。
·高机械性能，抗冲击和振动。
·大型的，全密封式滚珠轴承。
·精确的镍或玻璃脉冲盘`，提供高度精密的盘面分割。
·脉冲盘和扫描器是分离的。
·高防护级别 IP 55或 IP 56。
·可安装第二个延伸轴。
·能提供与测速发电机和超速开关相组合系统。
·抵抗瞬时短路。
·不受极限制。
·不受外部脉冲的影响，通过EMI认证。
