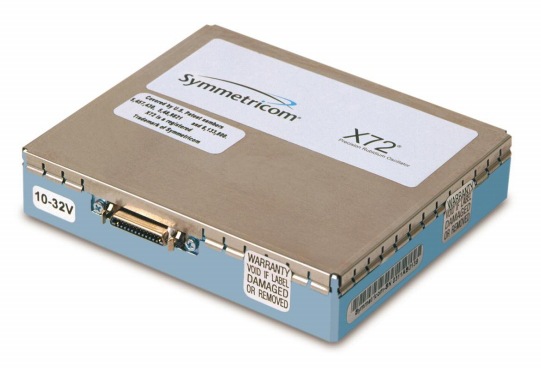

全功能型铷钟X72
X72作为第五代铷原子钟产品，它的物理尺寸更小，整体集成性更高，其高度仅有17.7mm。采用小针脚连接，其温度范围可达到-40℃~85℃。在30年设计经验的基础上，X72被定义为低价位的大众产品，很容易集成到时间、频率和同步系统中，只需要一个输入电压。它就可以作为一个器件模块使用0.8英寸宽的卡槽直接固定到电路板上。它可以提供铷原子钟的高可靠性和高精度。
X72只需要5V或10~+32V直流电源供电，X72符合CE和FCC的关于电磁干扰（EMI）的要求。X72作为一个OEM器件成功地应用于无线通讯网中，例如数字蜂窝/PCS（个人通讯系统）基站，SONET/SDH（数字同步）数字网络的时序等。与GPS接收机或其它外部时间参考连接后，X72为CDMA蜂窝或PCS系统提供所需的时间基准。当GPS信号无效时，X72优良的频率稳定性可以提高整个系统的时间性能。
主要特性：
l 内置DDS可控制铷钟的方波输出频率
l 具有1PPS跟踪锁定功能，缩短用户开发时间
l 良好的保持功能满足UMTS要求
l 多种信号输出1PPS,10MHz正弦,方波,内部晶体频率输出
l 满足-40℃~ 85℃的超宽工作温度范围
产品应用：
l GSM和UMTS系统
l CDMA网络
l 中心站和网络节点的同步
主要参数指标：
参数 | X72-AP1 | X72-AP2 | X72-AP3 |
超薄全功能铷钟 |
输出
（频率、波形） | 10MHz或其他
正弦、5V ACMOS |
初始准确度 | <±5E-11 |
1PPS输入 | 1PPS |
1PPS输出 | 1PPS |
老化率 | 月 | 5.00E-11 | 5.00E-11 | 3.00E-10 |
年 | 5.00E-10 | 5.00E-10 | 1.00E-09 |
短稳 | @1s | <3.0E-11 |
@10s | <1.0E-11 |
@100s | <3.0E-12 |
相位噪声
（dBc/Hz） | @1Hz | <-72 |
@10Hz | <-90 |
@100Hz | <-128 |
@1KHz | <-140 |
@10KHz | <-148 |
温度特性 | 1.00E-10 | 3.00E-10 | 3.00E-09 |
工作温度范围 | -40℃～+85℃ |
功耗
（稳态，25℃） | <10W |
振动指标 （工作状态） | 1.0g（保持锁定） |
冲击指标
（工作状态） | 1.5g
（非工作状态） |
工作电压 | 10~32Vdc |
封装(mm) | 89*76*17.7 |
