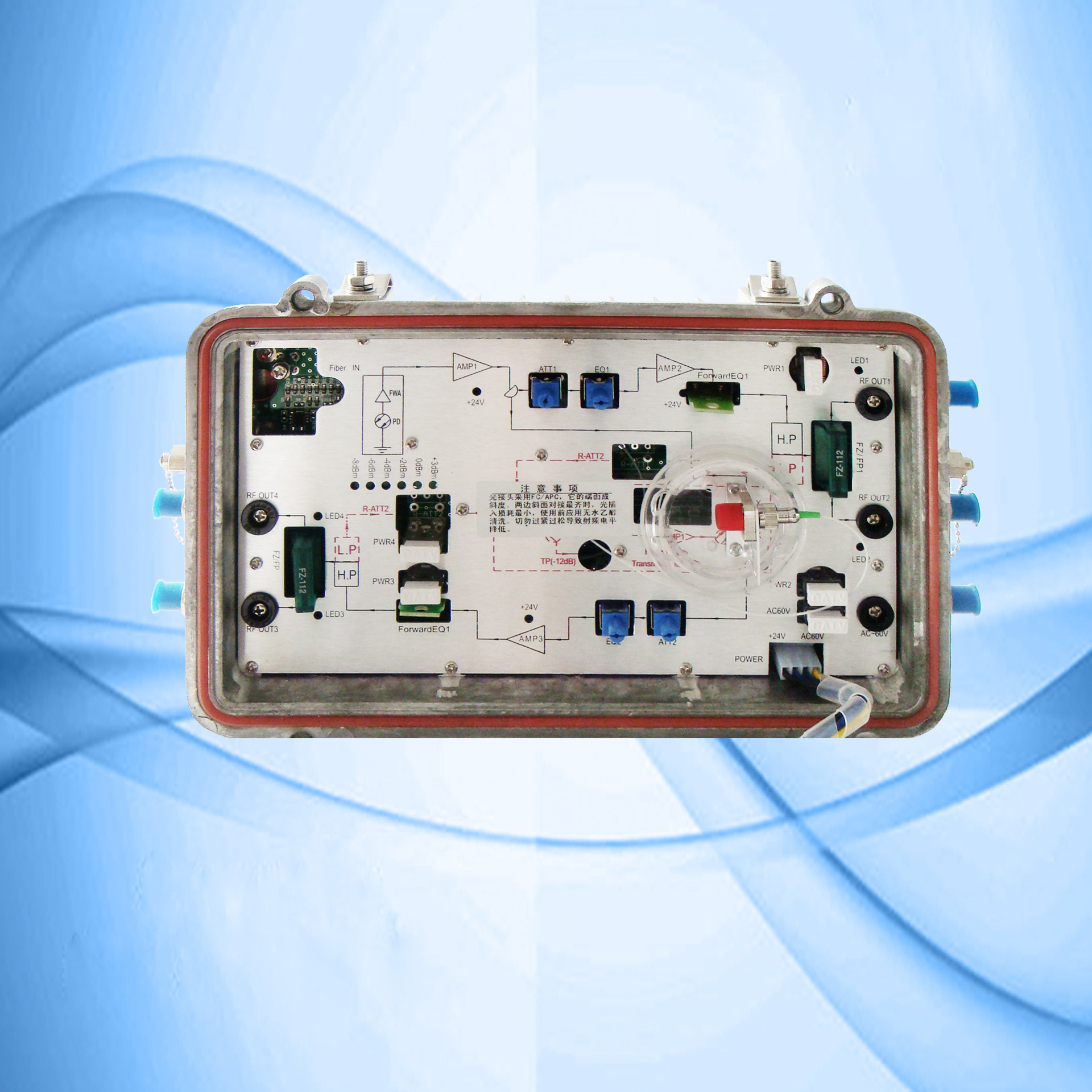

SOR717预留双向,网管,光接收机
SOR717双向光接收机具有功能完善的频率响应调整电路和个端口电平检测电路,保证良好的可操作性。
性能特点
◇ 优质氧化处理、不锈钢网屏蔽、防水铸铝外壳
◇ 推挽低噪电路,保证良好的非线性指标
◇ 双屏蔽板,保证EMC电磁兼容性指标
◇ 正向3级放大。砷化镓低噪+推挽低噪+功率倍增
◇ GaAs放大电路,允许超低功率接收
◇ 精准的1V/1mw光功率检测口;8个LED指示输入功率
◇ 正向通道具有可调前置衰减器和2个可调后置衰减器
◇ 正向通道的级间衰减器、均衡器及后置均衡器,采用固定式/模块化可调式互换的形式
◇ 具有独立供电口及4个输出口。1个外置输出检测口
◇ 插件分支/分配互换输出插件,带插件引插槽,方便更换
◇ 可配置反向光发射单元,增益斜率可调
◇ 反向通道采用NXP反向模块,具有良好的低端特性
◇ 反向通道具有2个可调衰减器及1个反向均衡器
◇ 可加装SMNP协议的标准网管模块
◇ 电源采用3级防雷电路。采用进口105度高温电容。保障设备可靠工作

正向光接收技术参数
光波长 | 1100—1600nm |
输入光功率 | -7~+2dBm |
建议使用范围 | -3~+1dBm |
光反射损耗 | >45dB |
光连接器形式 | FC/APC or SC/APC |
频率范围 | 47(65)—(750) 862 (1000) MHz |
平坦度 | ±0.75dB |
标称输出电平 | 107dBuV (0dBm input power) |
反射损耗 | ≥16dB (47/87-550MHz);≥14dB(550-750/862MHz) |
射频输出阻抗 | 75Ω |
载噪比C/N | ≥51dB(note 1) |
载波组合三阶差拍比CTB | >75dB (note 1) |
载波组合二阶差拍比CSO | >70dB(note 1) |
反向光发射技术参数
光波长 | 1310±20 nm |
光输出功率 | 1-2 mw |
频率范围 | 5—200MHz (可选) |
平坦度 | ±0.75dB |
增益 | ≥18dB |
射频输入反射损耗 | ≥16dB |
一般特性
电源电压 | 160~265/ 35-70Vac |
工作温度 | -40~+60℃ |
尺寸 | 285×175×95m³ |
产品包装及尺寸

'
